ThinkSystem 9350/5350/4350系列RAID/HBA是基于Microchip解决方案由联想设计和制造的高性能低成本RAID-on-chip(ROC)适配器。这些适配器支持所有主要RAID级别，包括RAID-6和RAID-60，并包括对联想管理工具的支持,详细介绍可参考联想官方网站手册。本文主要介绍一下如何收取9350/5350/4350 RAID/HBA的日志。

RAID卡介绍

HBA卡介绍

一、通过LXPM收集日志

1.启动系统到F1 system Setup菜单。

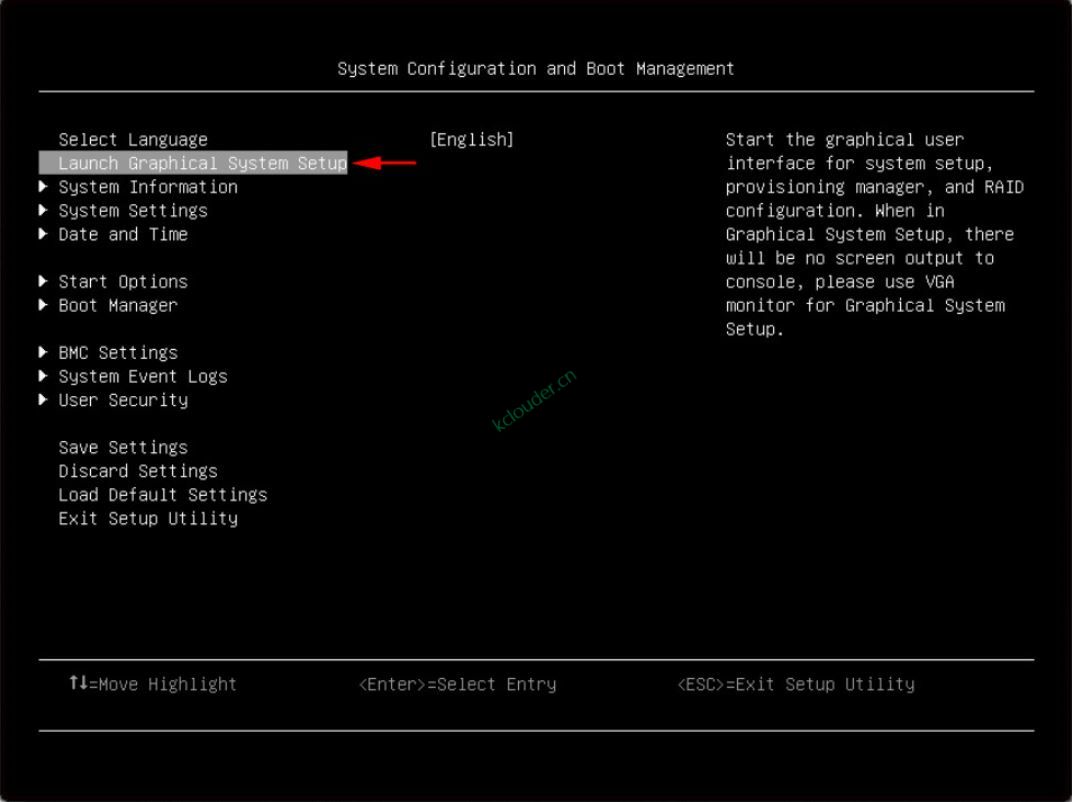

2.选择启动图形系统设置。

3.选择”UEFI Setup”。

4.在左侧面板中选择”System Settings”。

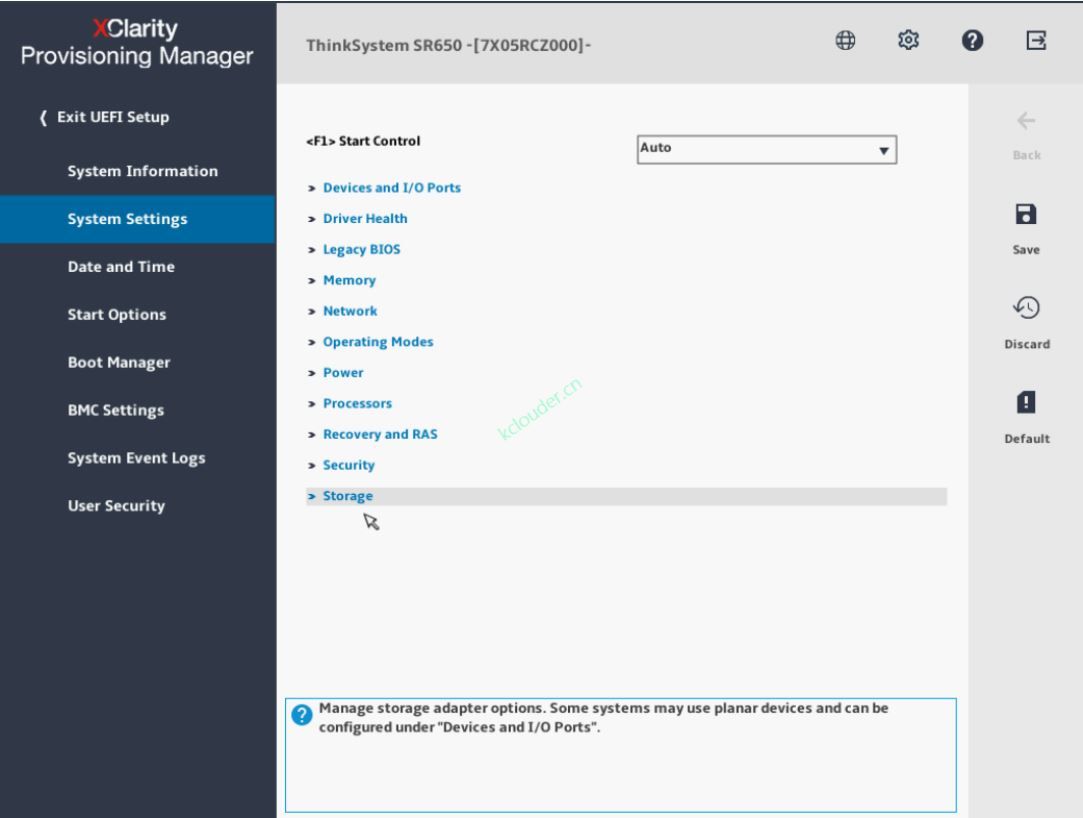

5.在右侧面板中选择Storage。

6.选择RAID卡，本例中已选择”Slot4: 9350-8i 2GB Flash”。

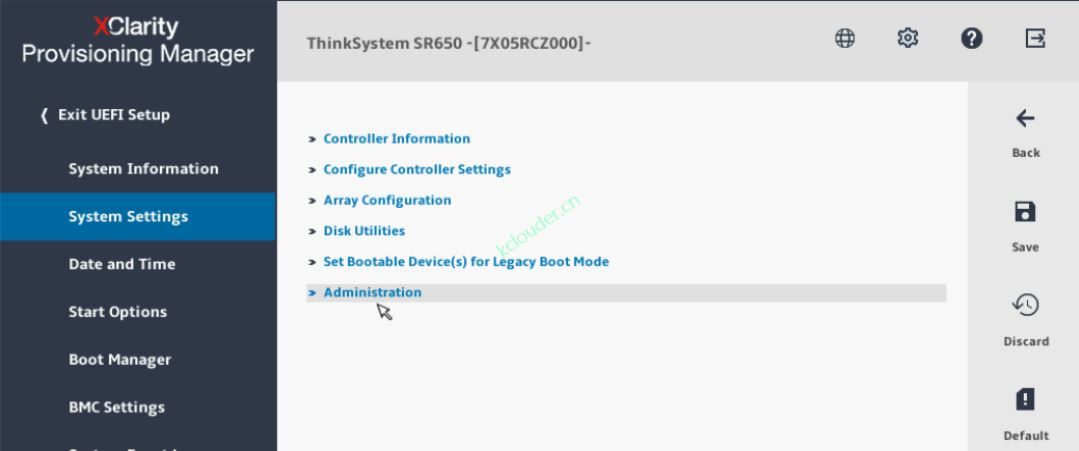

7.选择”Administration”选项。

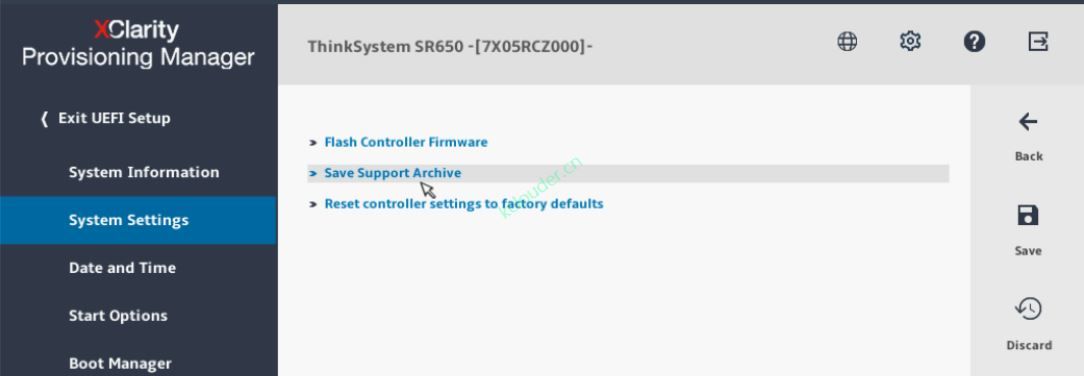

8.选择”Save Support Archive”。

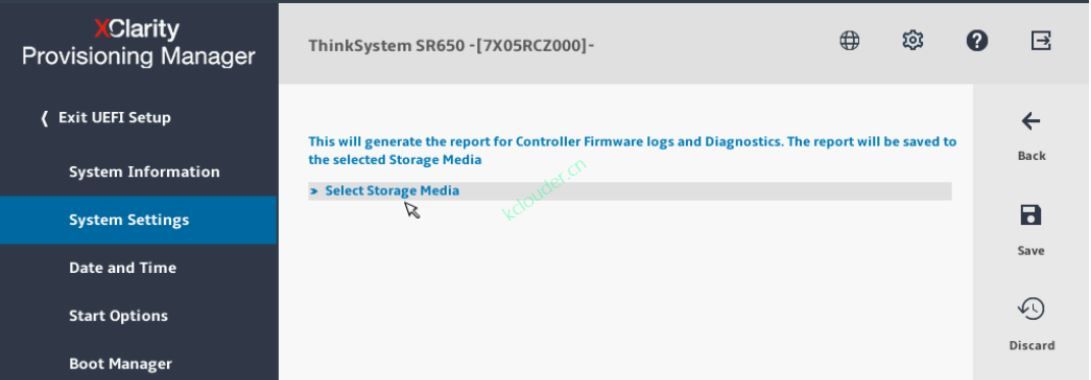

9.选择”Storage Media” -存储日志文件的位置。

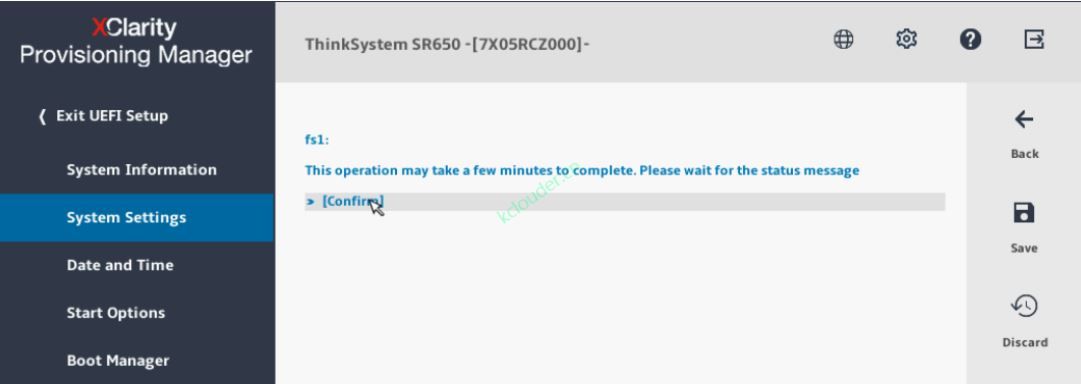

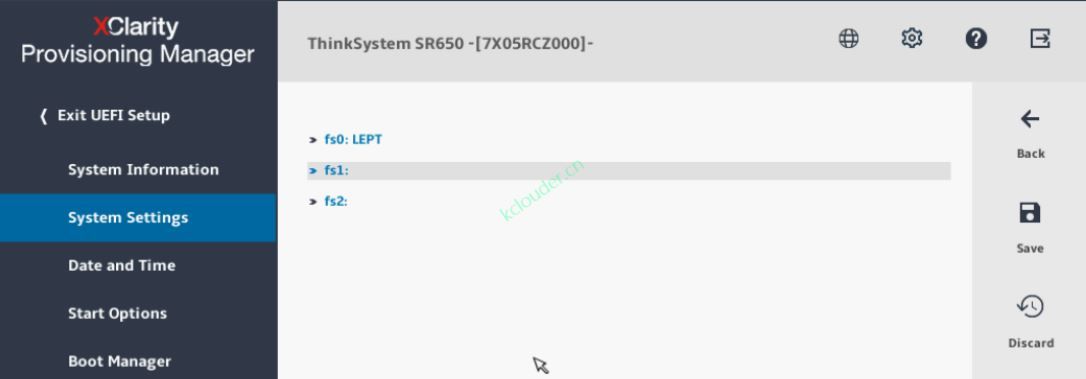

10.选择fs标签，点击[确认]选项，等待几分钟完成。

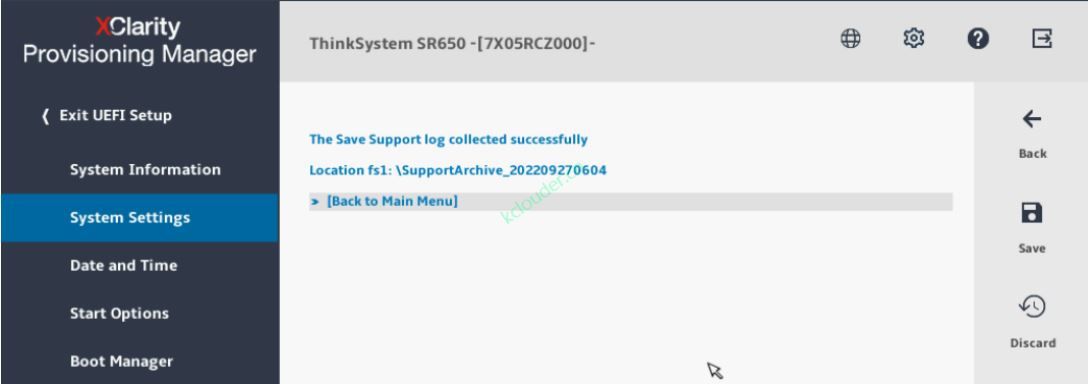

11.最后显示”The save support log collected successfully”表显示日志收集完成以及日志保存的位置。

二、通过Diagnostic收集日志

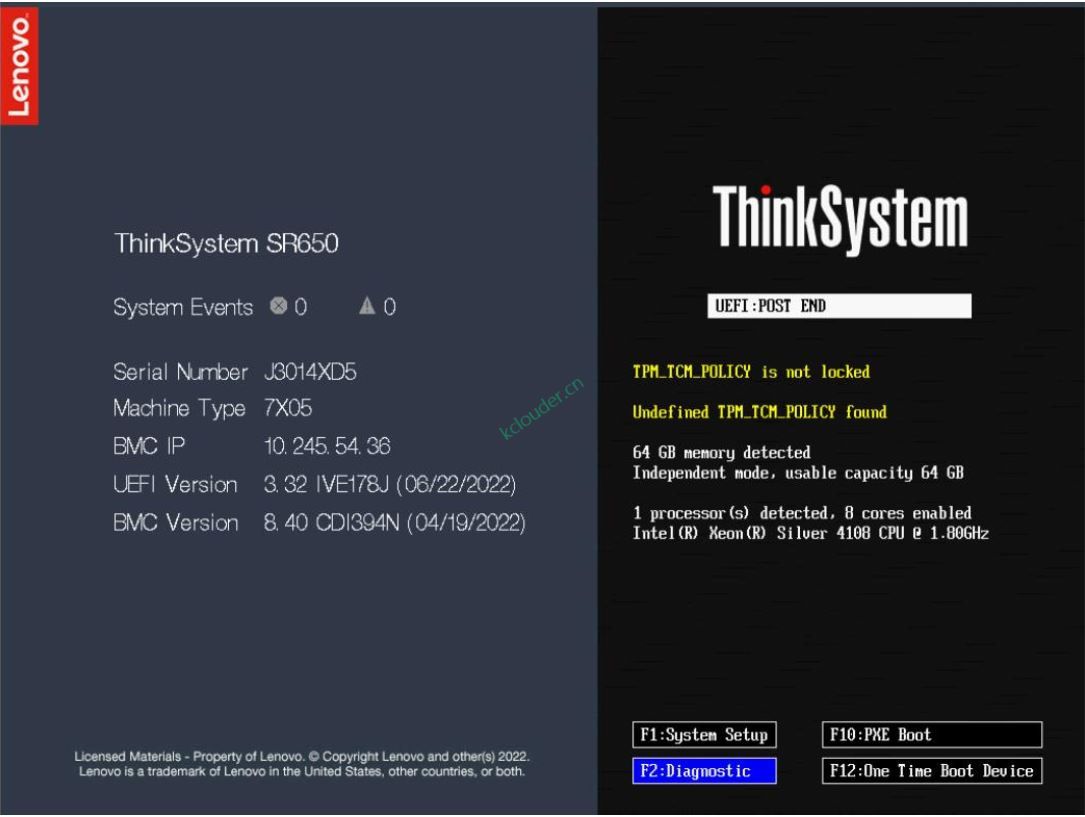

1.启动系统，进入F2 硬件诊断菜单。

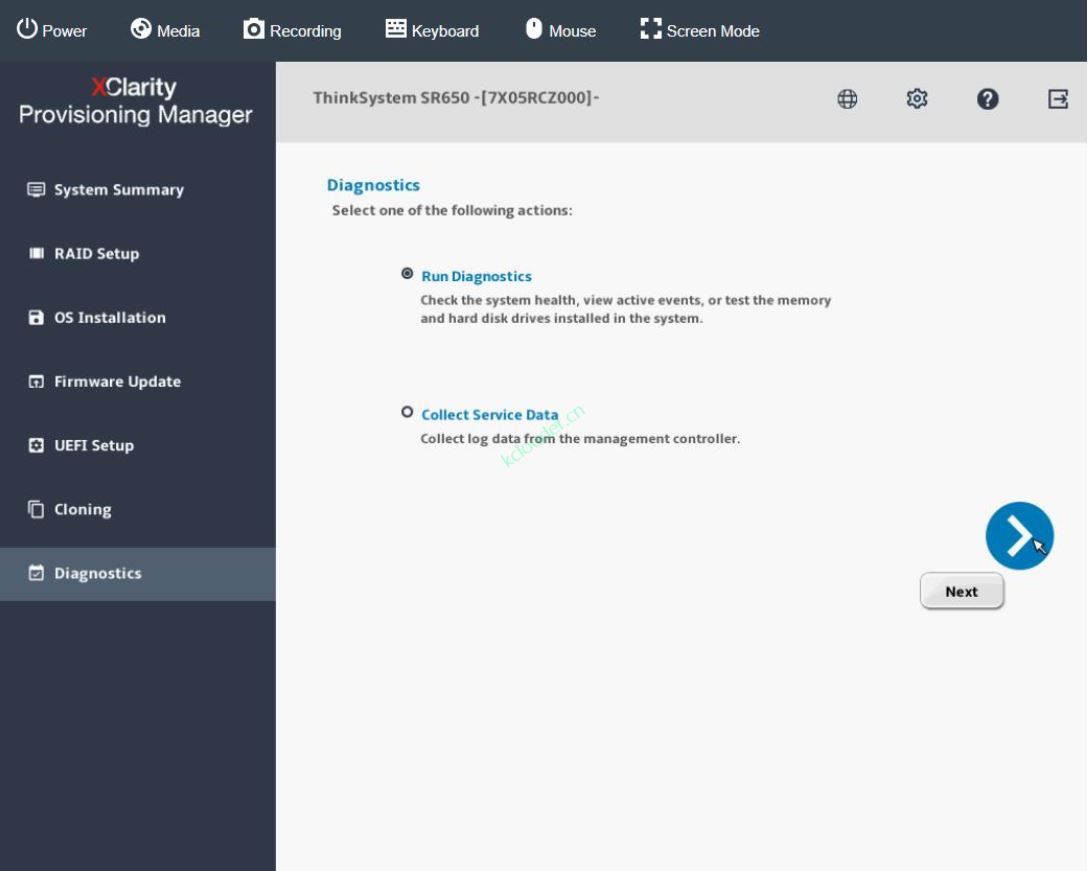

2.选择”运行诊断操作”，单击”下一步”。

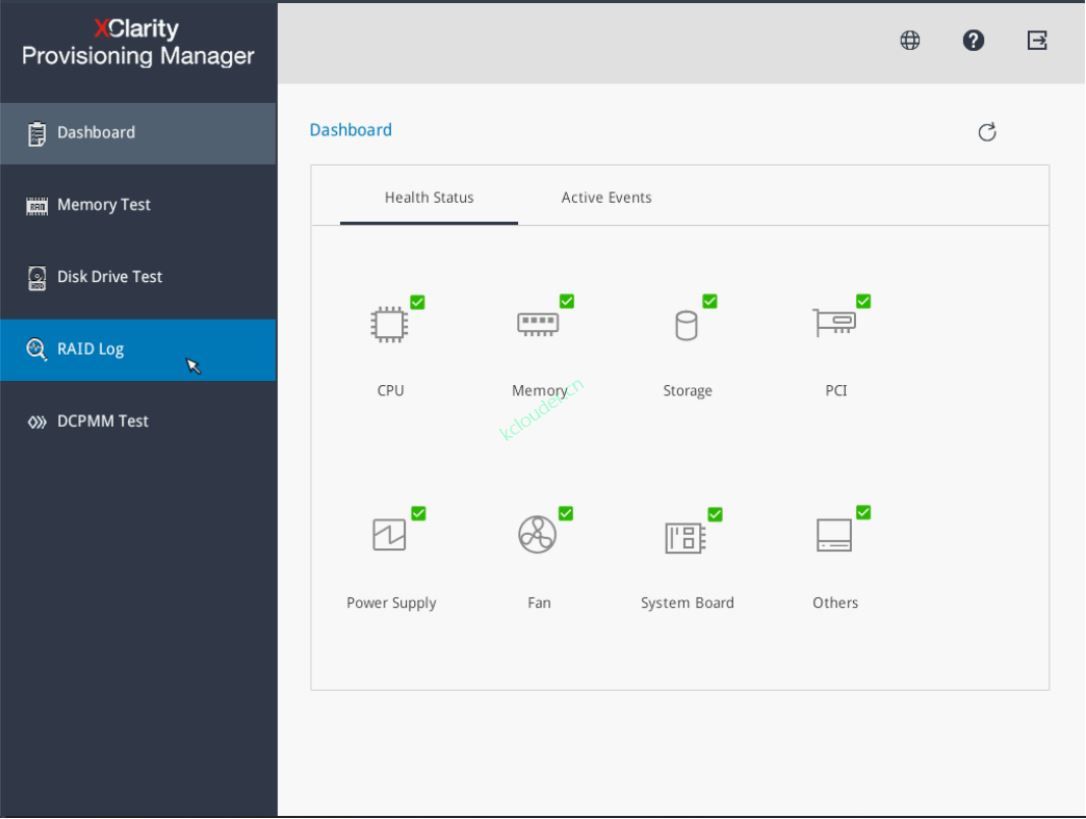

3.选择”RAID Log”，单击”下一步”。

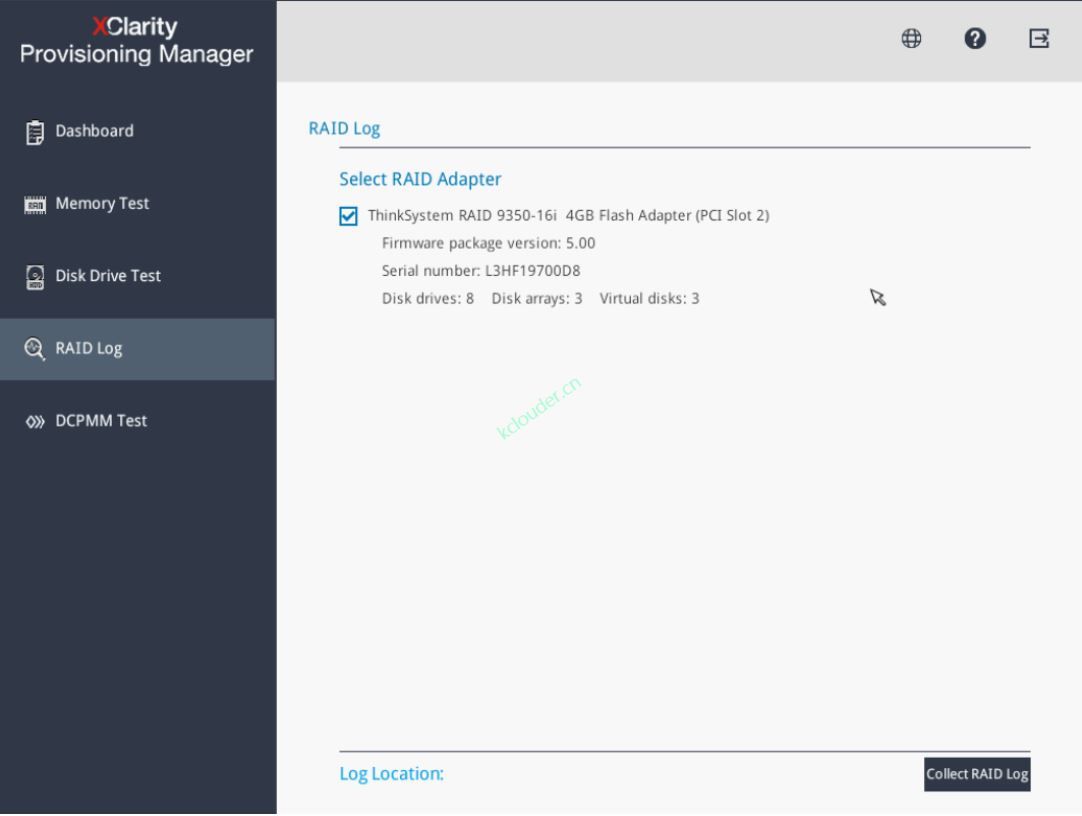

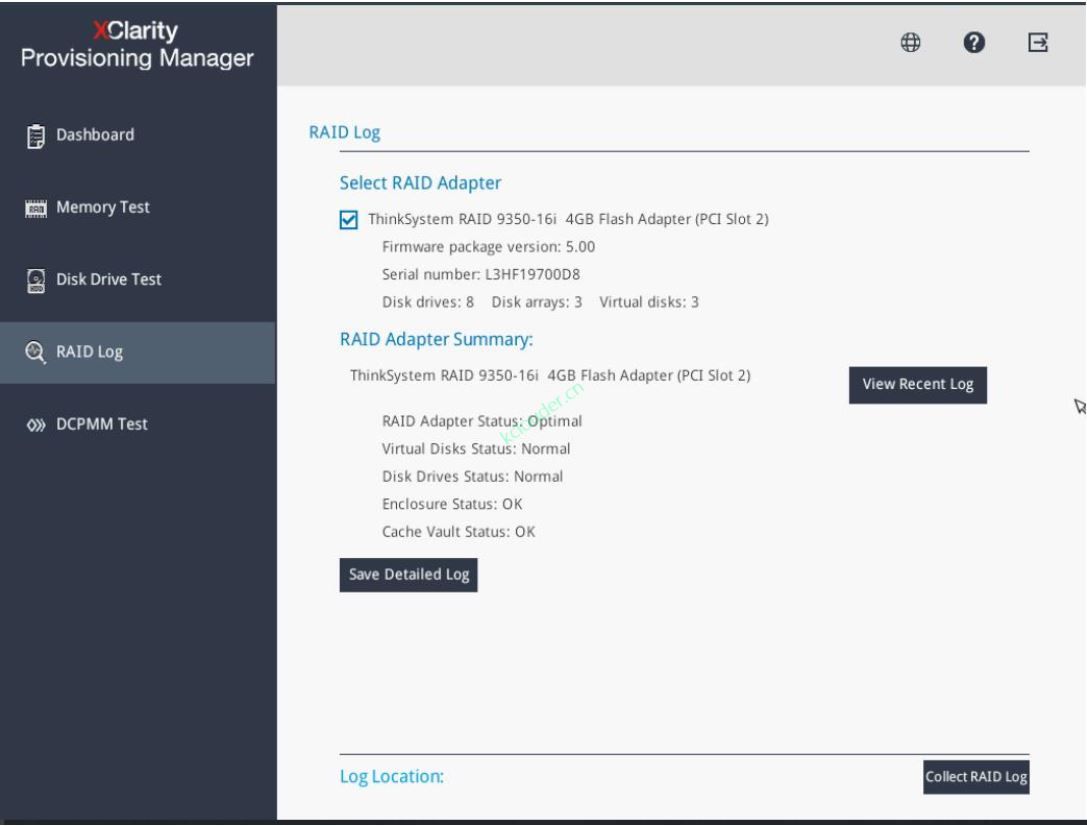

4.单击”Collect RAID Log”，系统弹出”RAID Adapter Summary”界面。

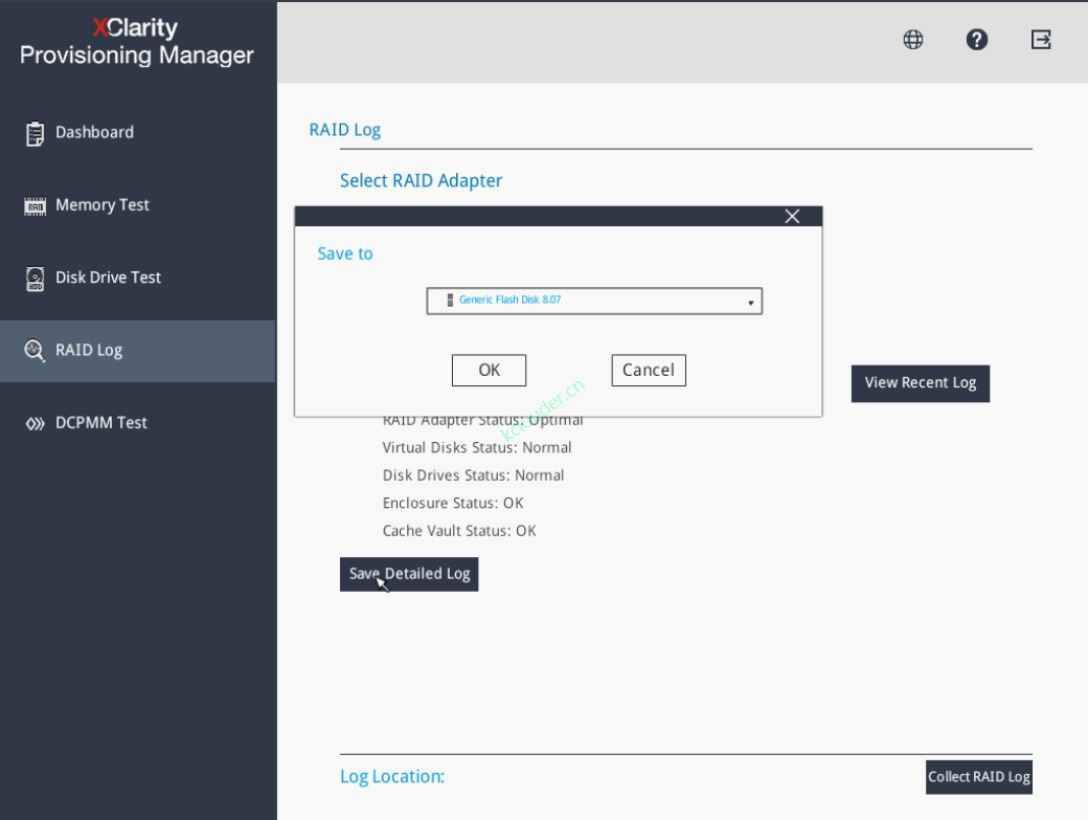

5.点击”保存详细日志”，弹出一个窗口提示选择要保存日志的U盘。

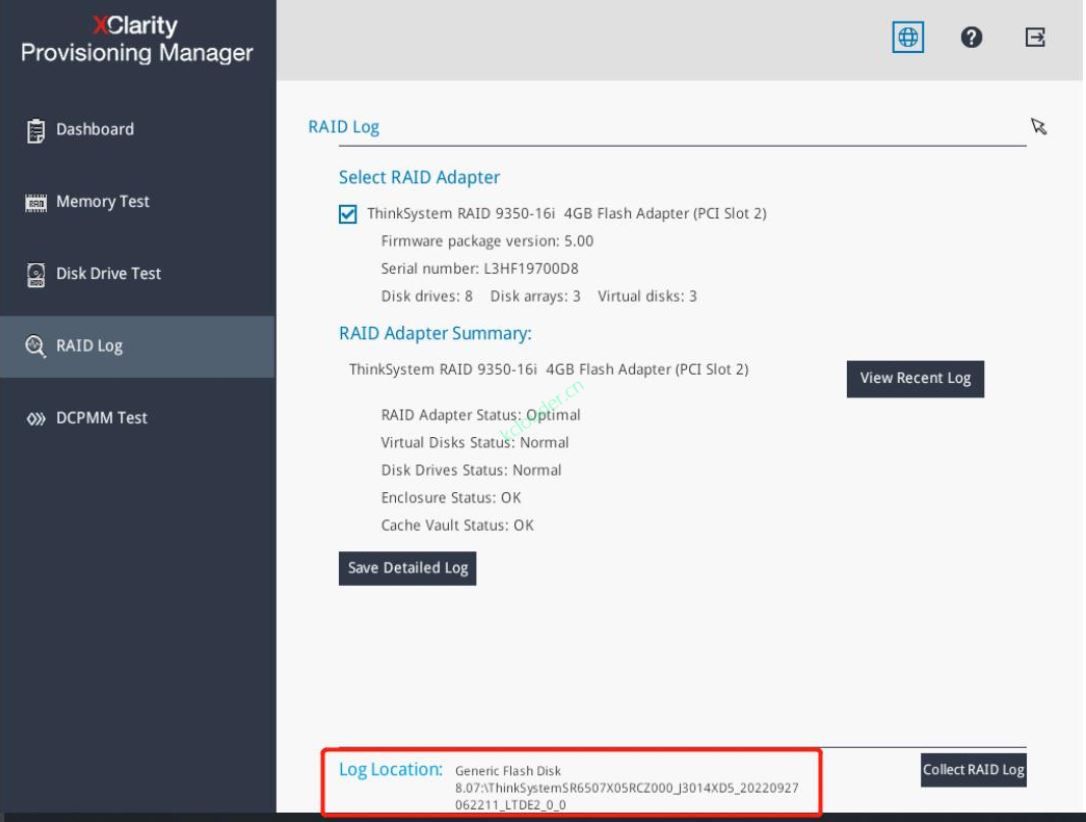

6.日志收集完成后，Log Location详细信息显示如下:

三、通过uEFI HII收集日志

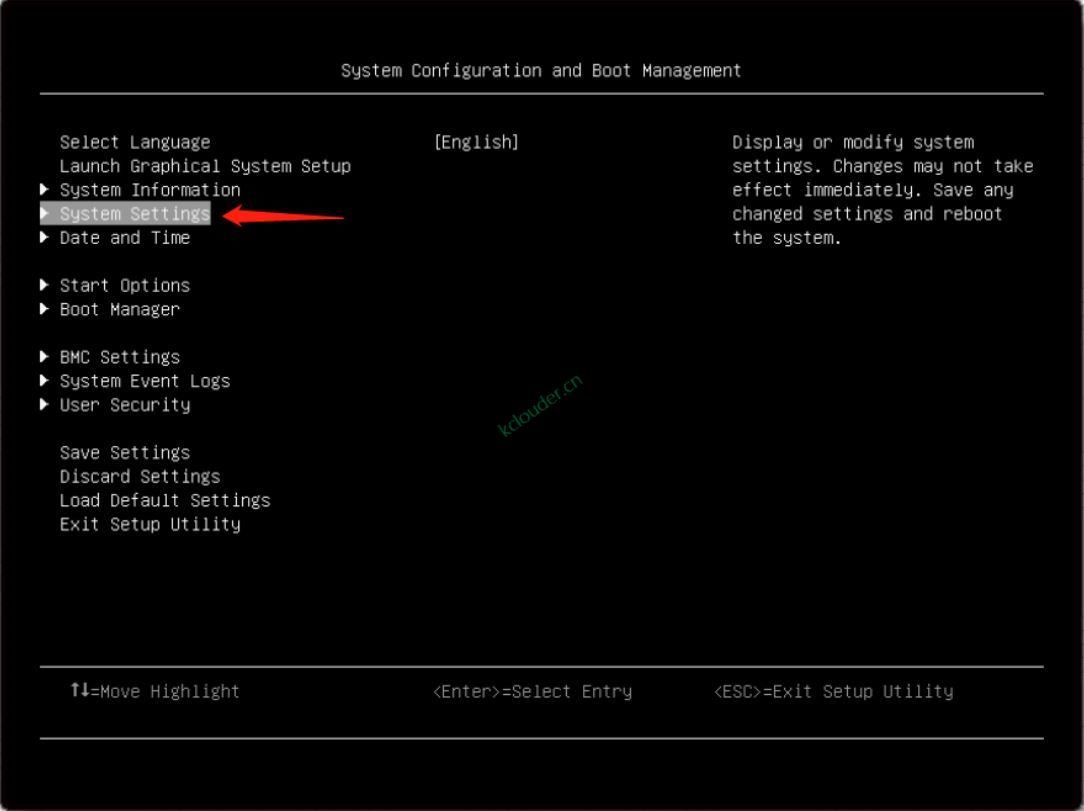

1.系统启动时按F1进入UEFI设置菜单，选择”System Settings”。

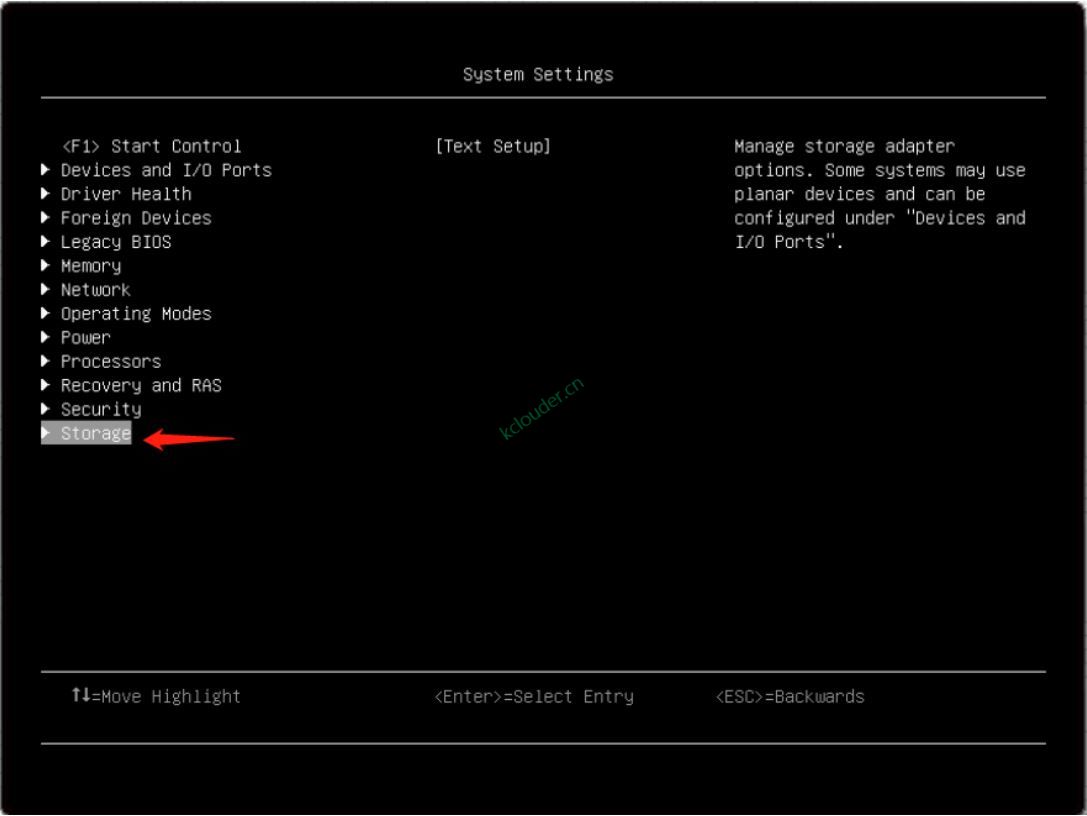

2.选择”Storage”。

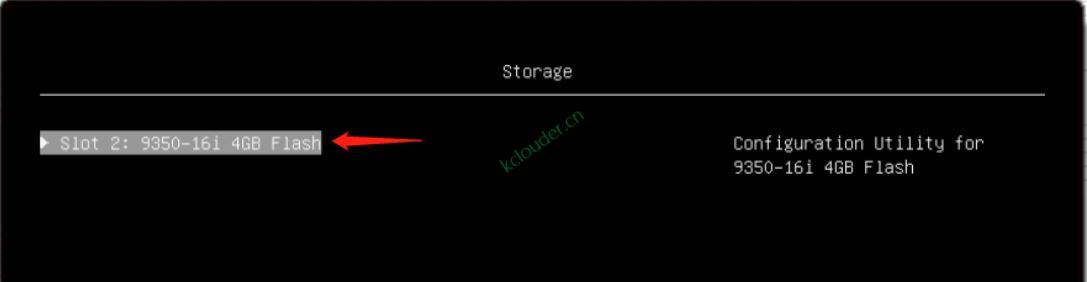

3.系统显示可用的RAID控制器。在本例中为”9350-16i 4GB Flash”。

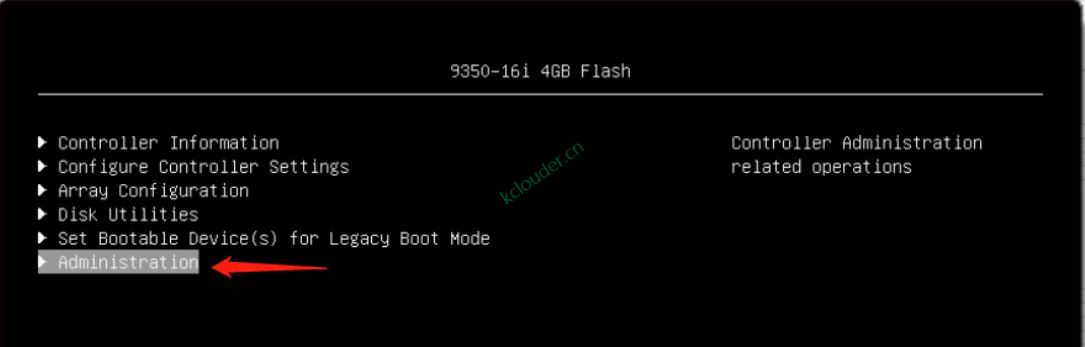

4.选择”Administration”。

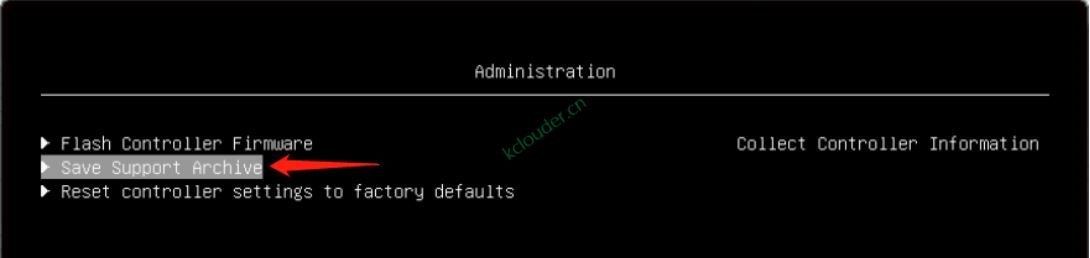

5.选择”Save Support Archive”。

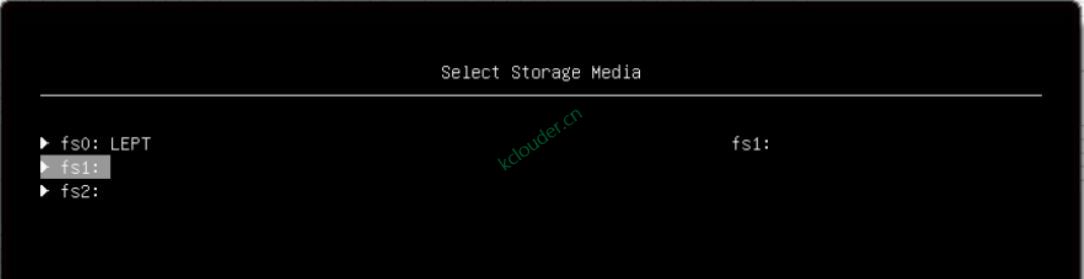

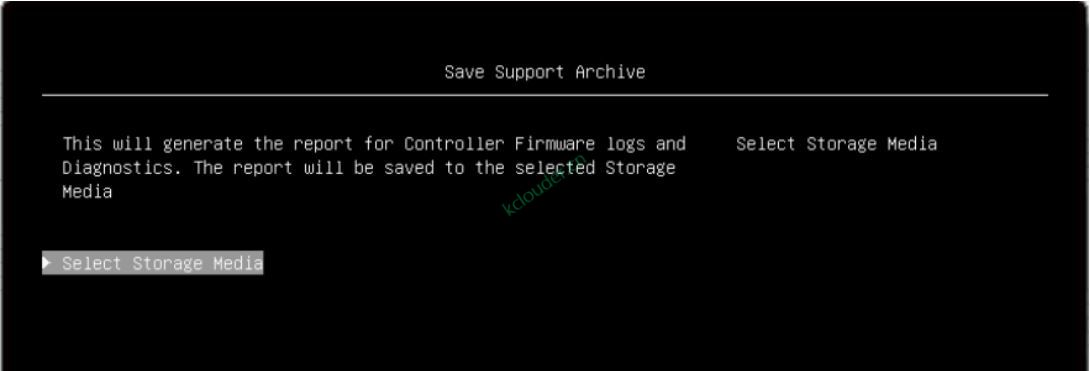

6.选择”Storage Media”。

7.选择保存日志的具体路径，例如选择”fs1”。

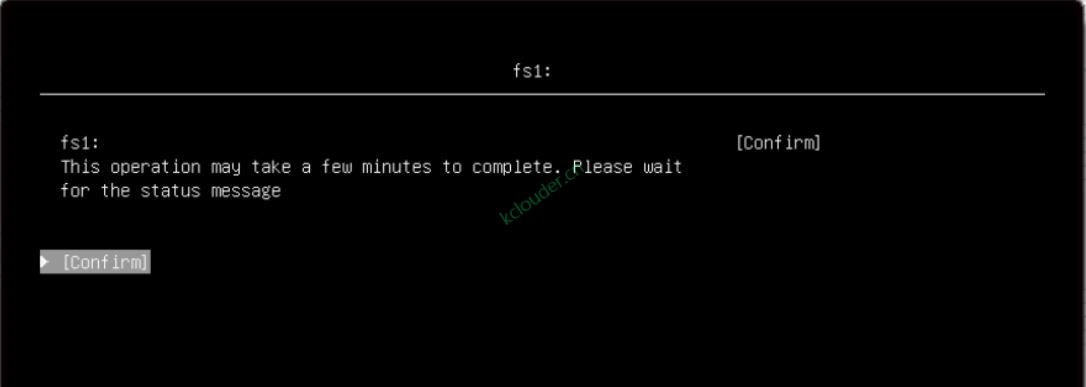

8.点击[确认]选项，等待几分钟完成。

9.最后显示”The save support log collected successfully”表显示日志收集完成以及日志保存的位置。

四、通过ARCCONF CLI Tool收集日志

4.1下载并安装ARCCONF for Linux

1.从联想技术支持网站下载最新的ARCCONF安装包:
Arcconf command line tool (For Linux)

2.将安装包上传到Linux服务器操作系统的目录下(如“/opt”目录)。

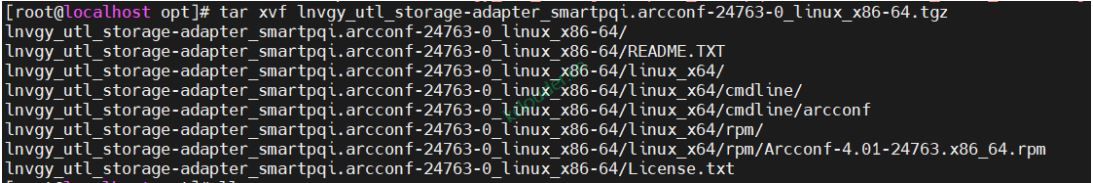

3.将压缩包解压出来，例如：

# tar xvf lnvgy_utl_storage-adapter_smartpqi.arcconf-24763-0_linux_x86-64.tgz

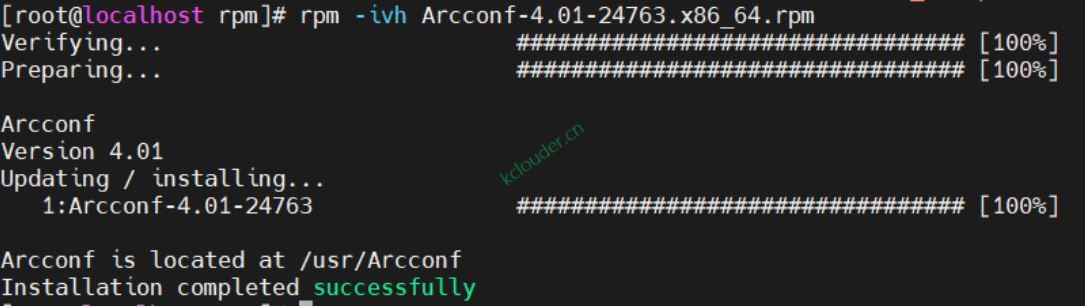

4.安装ARCCONF tool，例如：

# rpm -ivh Arcconf-4.01-24763.x86_64.rpm

注意:ARCCONF安装目录为”/usr/Arcconf”。

4.2下载并安装ARCCONF for VMware

1.从联想技术支持网站下载最新的ARCCONF安装包:
Arcconf command line tool (For VMWare)

2.将安装包上传到VMware操作系统的目录下，例如”/tmp”。

3.将压缩包解压出来，例如：

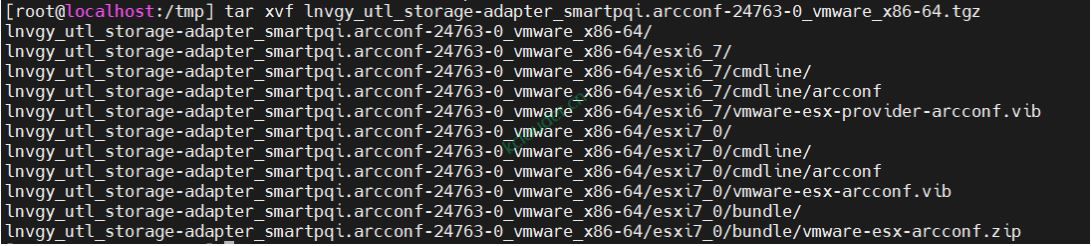

# tar xvf lnvgy_utl_storage-adapter_smartpqi.arcconf-24763-0_vmware_x86-64.tgz

4.进入与系统版本匹配的文件夹，例如”esxi6_7/bundle”。

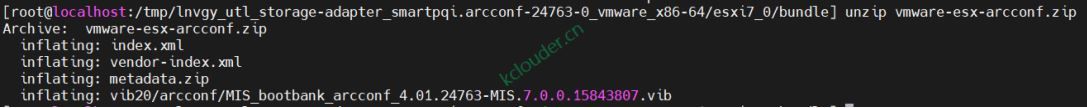

5.将VIB文件解压出来。

# unzip vmware-esx-arcconf.zip

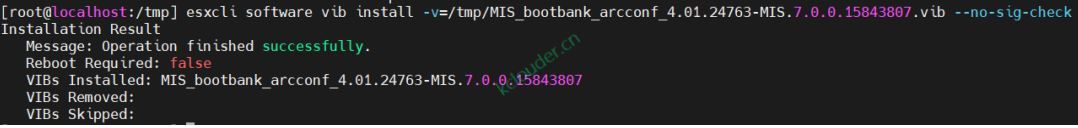

6.安装VIB。例如：

# esxcli software vib install -v=/tmp/MIS_bootbank_arcconf_4.01.24763-MIS.7.0.0.15843807.vib --no-sig-check

注意:

/tmp/MIS_bootbank_arcconf_4.01.24763-MIS.7.0.0.15843807.vib必须是ARCCONF工具vib文件的完整路径。
ARCCONF的安装目录为”/opt/pmc”。

4.3下载并安装ARCCONF for Windows

1.从联想技术支持网站下载最新的ARCCONF安装包:
Arcconf command line tool (For Windows)

2.将安装包上传到Windows操作系统的目录下，例如”C:\Downloads”。

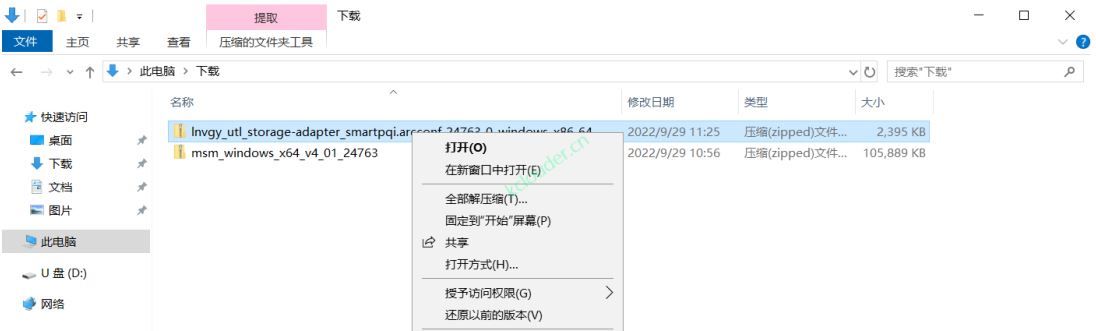

3.将压缩包解压出来.

4.在”运行”对话框中输入cmd，按”enter”，打开命令提示符。

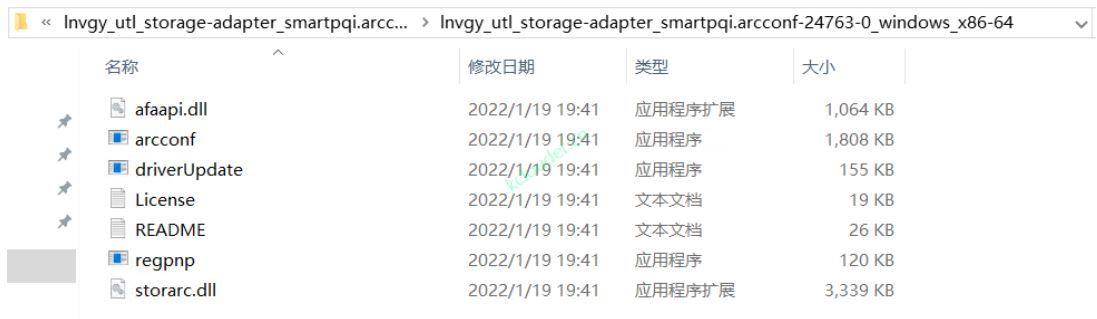

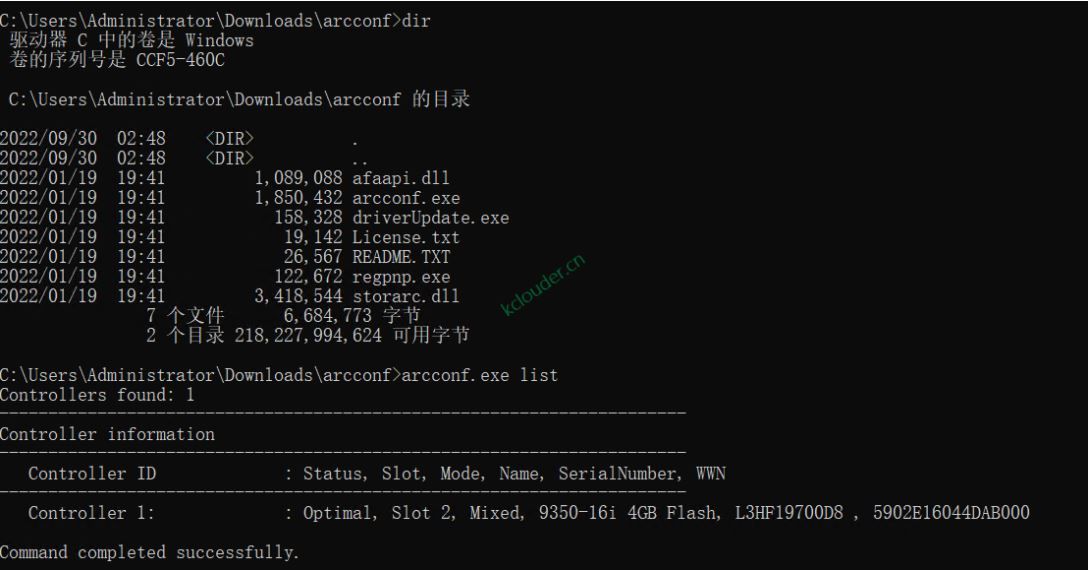

5.切换到解压文件所在的目录即可，Arcconf.exe无需安装即可使用。

4.4如何在UEFI shell中使用ARCCONF

按照以下步骤在UEFI shell中使用ARCCONF

4.1.1. 使用UEFI Shell创建可启动USB驱动器

1.将U盘格式化为FAT32格式。

2.在U盘的根目录下创建/efi/boot目录。

3.将UEFI shell (Bootx64.efi)拷贝到/efi/boot目录下。

4.将arcconf.efi工具文件拷贝到根目录。

4.1.2. 启动到UEFI shell

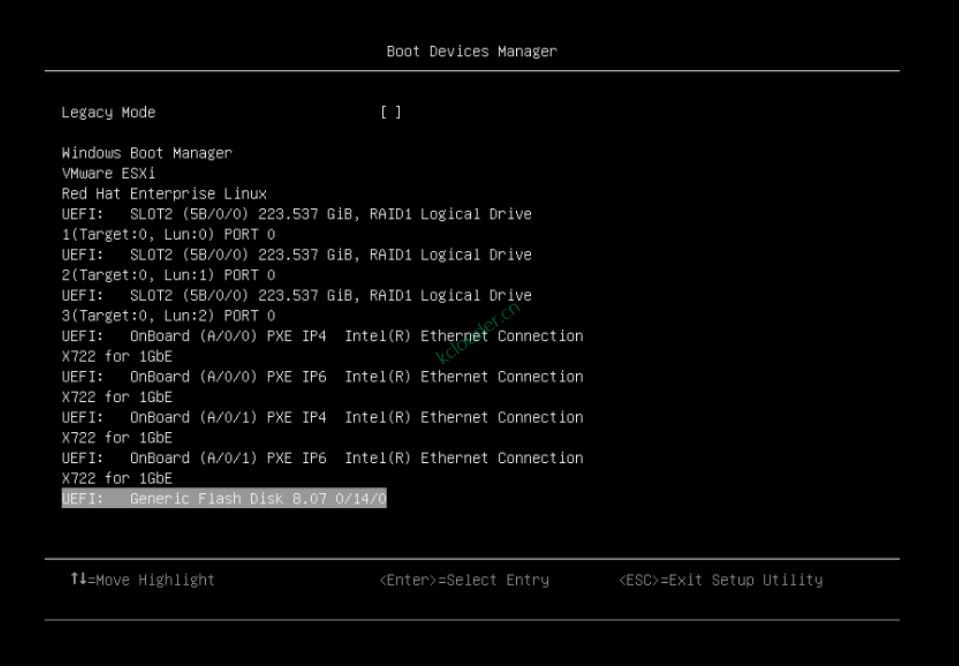

1.重启系统，按”F12”进入”One Time Boot Device”界面。

2.选择从U盘启动。

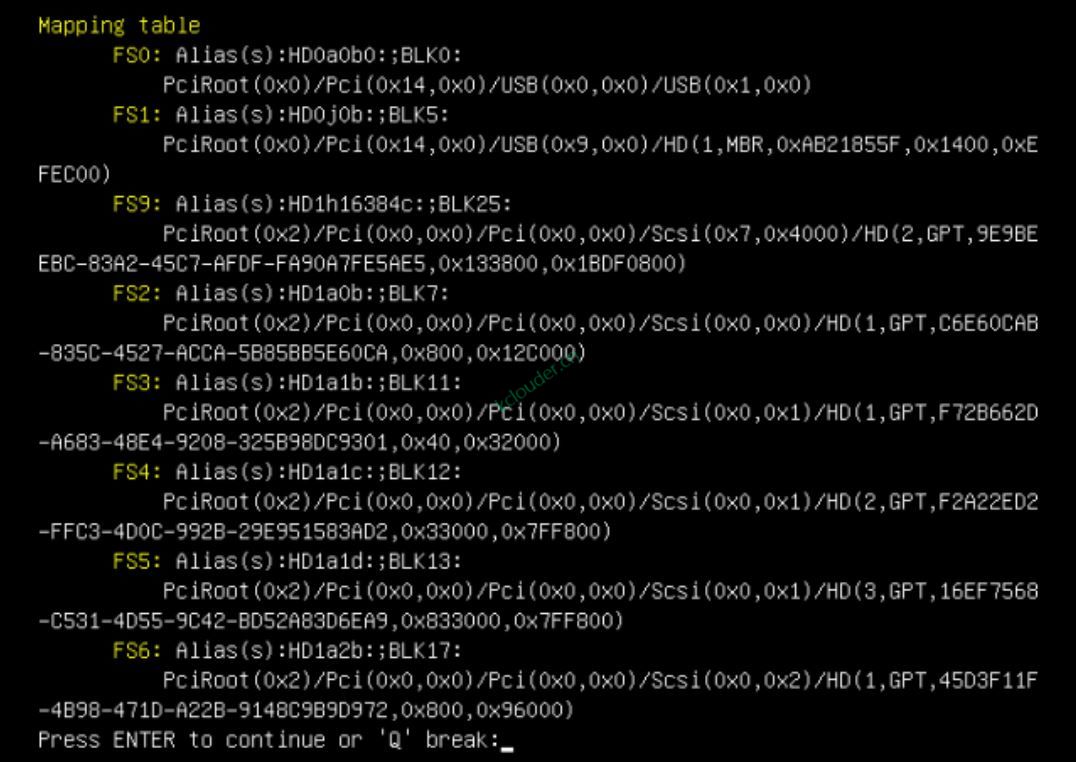

3.启动进入UEFI shell时，输入map -b列出所有存储设备。

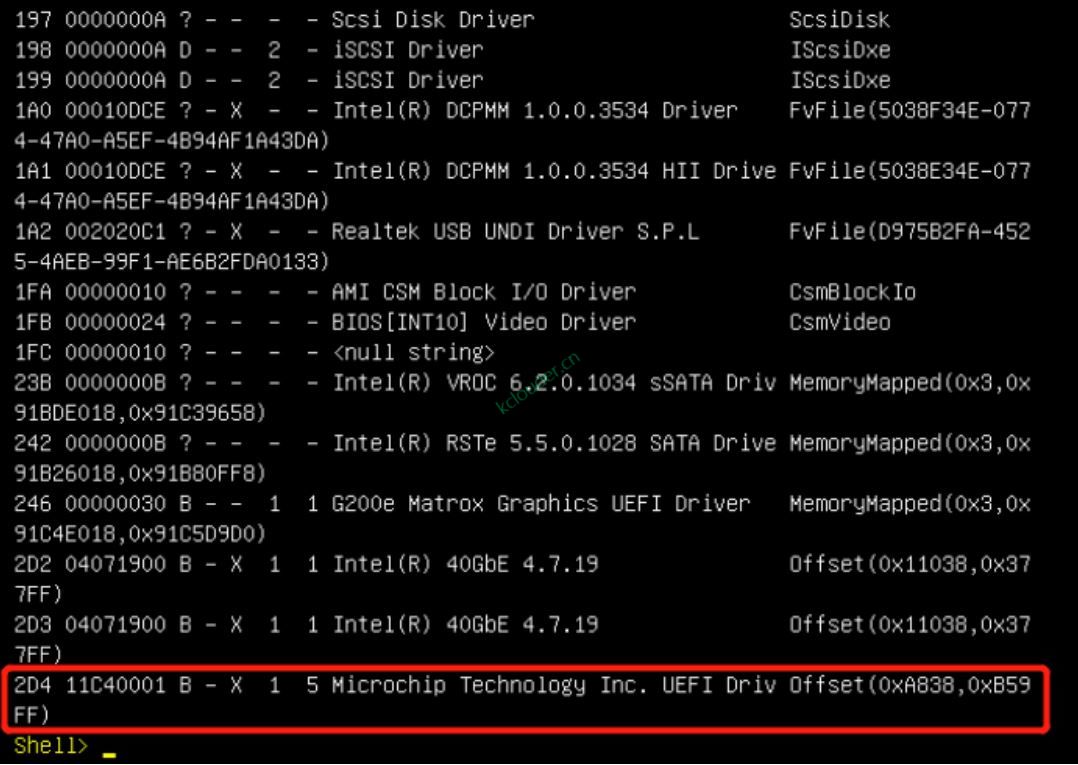

4.输入drivers以验证是否列出了Microchip的驱动程序。

5.输入fsX:这里X = USB驱动器的编号，取决于EFI分区，可能是0,1或3。

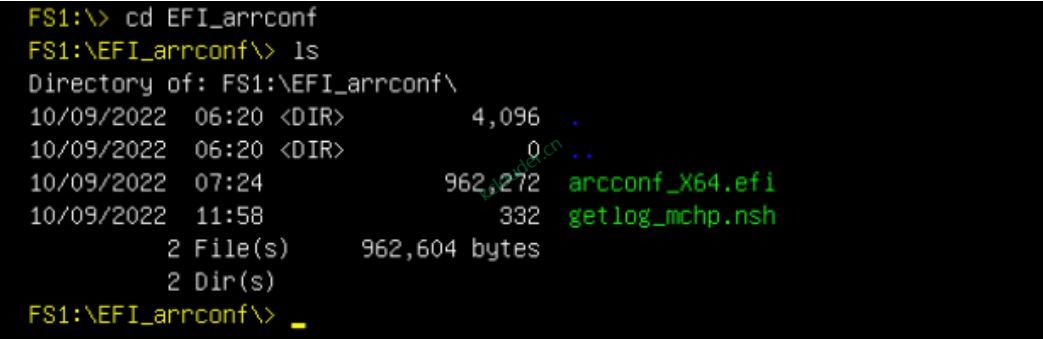

6.切换到arcconf.conf文件所在目录，例如EFI_arcconf。

7.输入如下命令检查是否可以检测到RAID适配器。

# arcconf_X64.efi

注意:大多数命令具有与命令行相同的格式和语法。此外,一些命令仅在UEFI ARCCONF中支持。

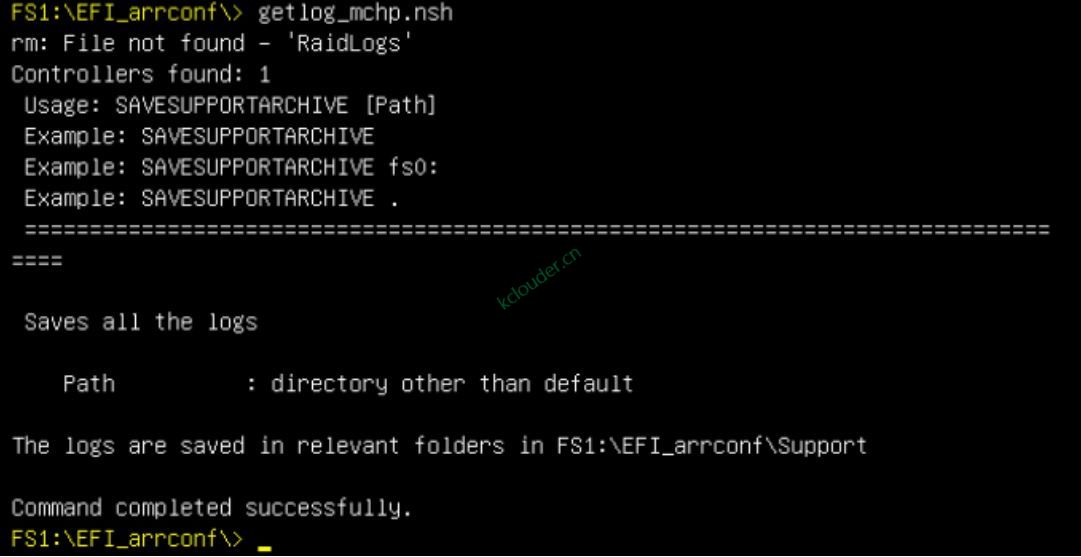

8.为了方便，可以写一个脚本来获取想要的信息。

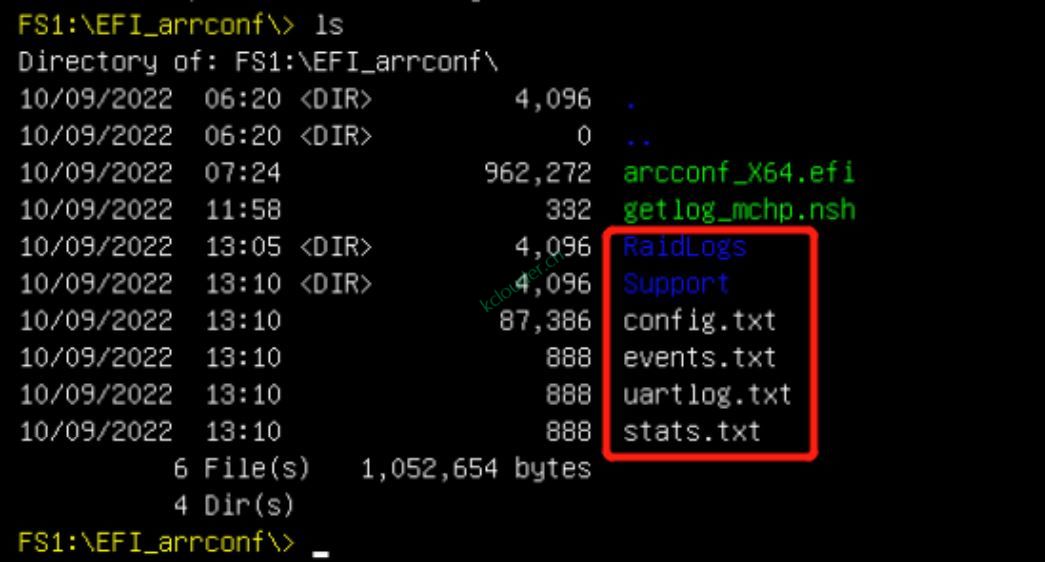

9.收集日志，收集好的日志文件保存在Support文件夹中。

4.5使用ARCCONF收集固件日志（Firmware Log）

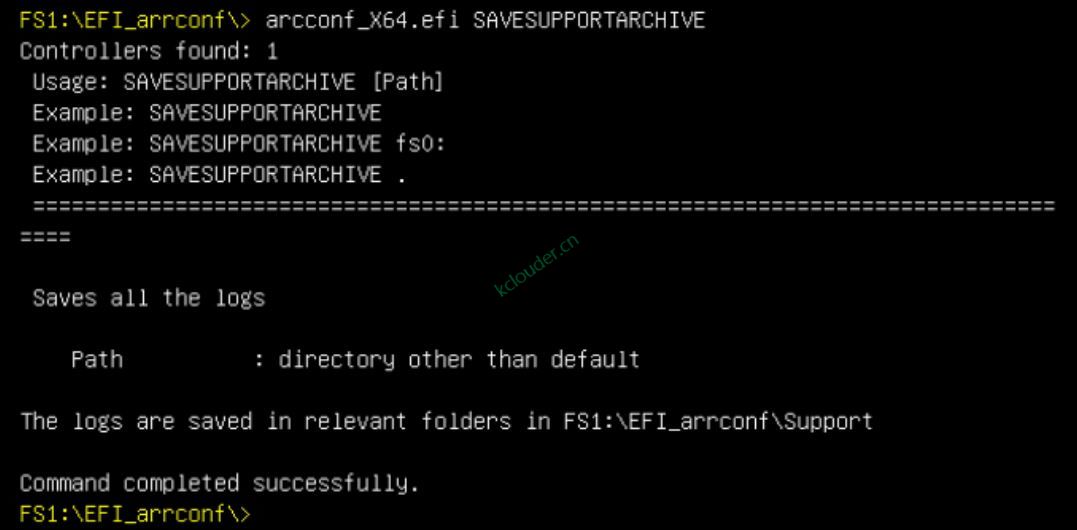

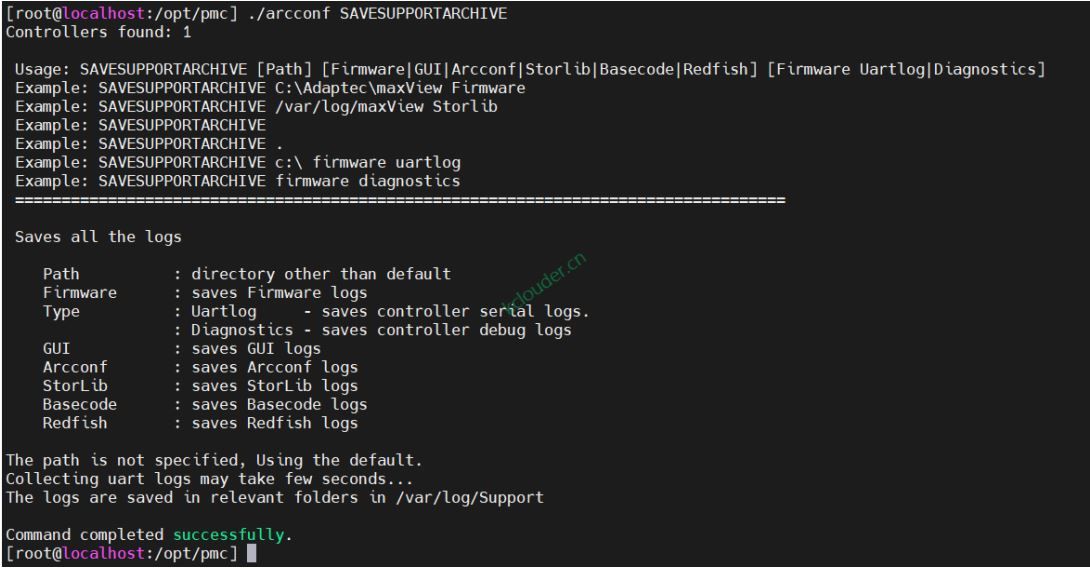

1.ARCCONF SAVESUPPORTARCHIVE
保存配置和状态信息以帮助诊断系统问题。保存的信息包括设备日志、驱动器日志、事件日志、错误日志、控制器日志、历史日志、basecode日志和SMART统计信息。

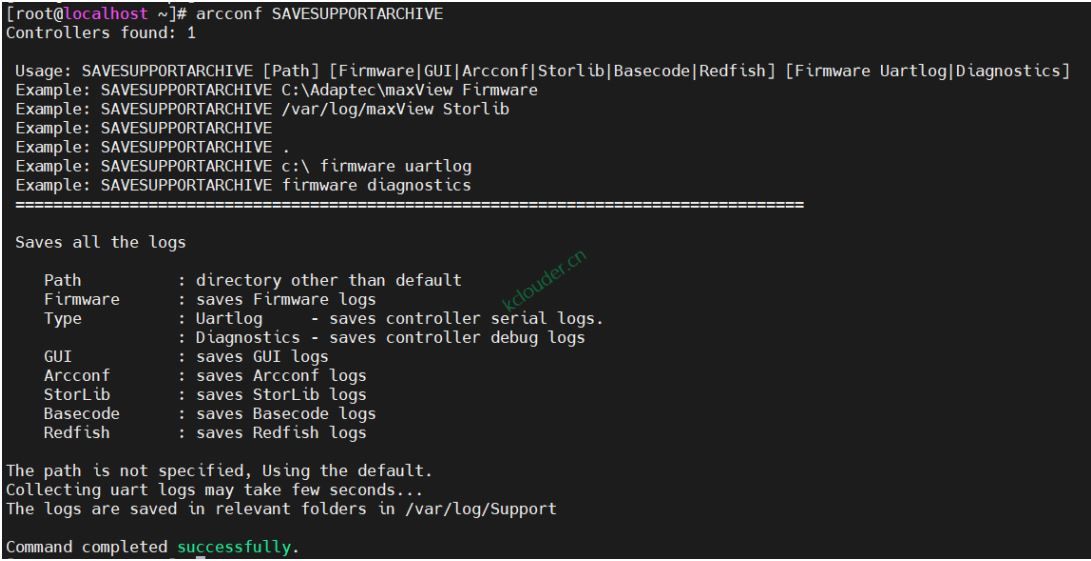

[Linux]

[VMware]

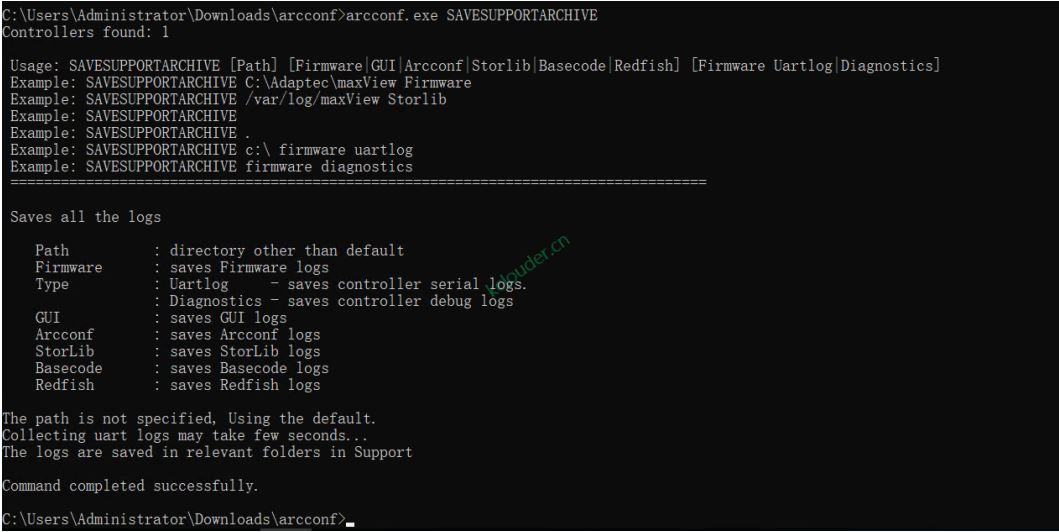

[Windows]

[UEFI shell]

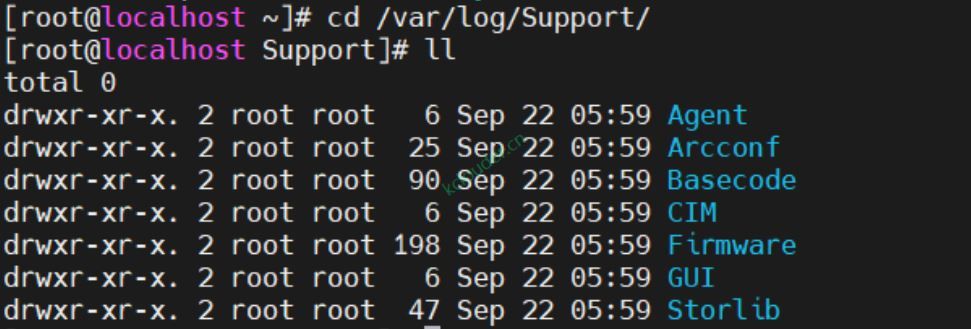

默认情况下，日志文件保存在名为Support的文件夹中:

For Linux: /var/log
For Windows: the installation directory
For VMware: /var/log
For UEFI shell: the arcconf tool directory

注意: 与Adaptec或maxView Storage Manager中的Save Support Archive功能不同，此命令没有创建一个zip(“归档”)文件。它只是将支持文件和日志保存在support文件夹中。

例如[Linux]:

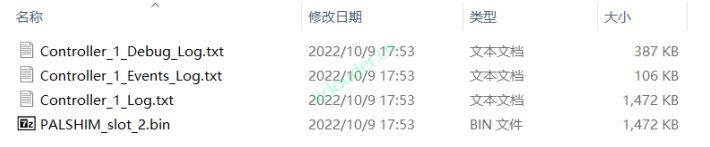

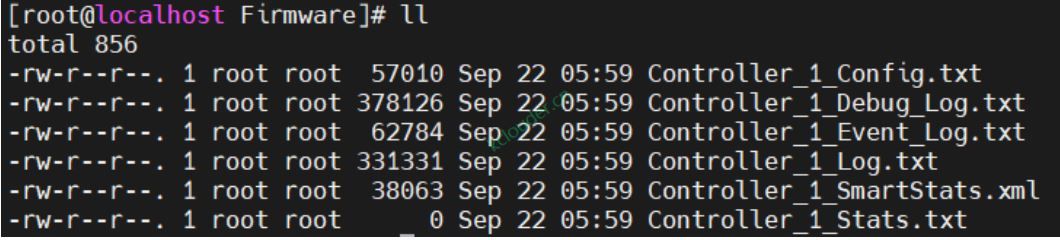

Firmware目录中的内容：

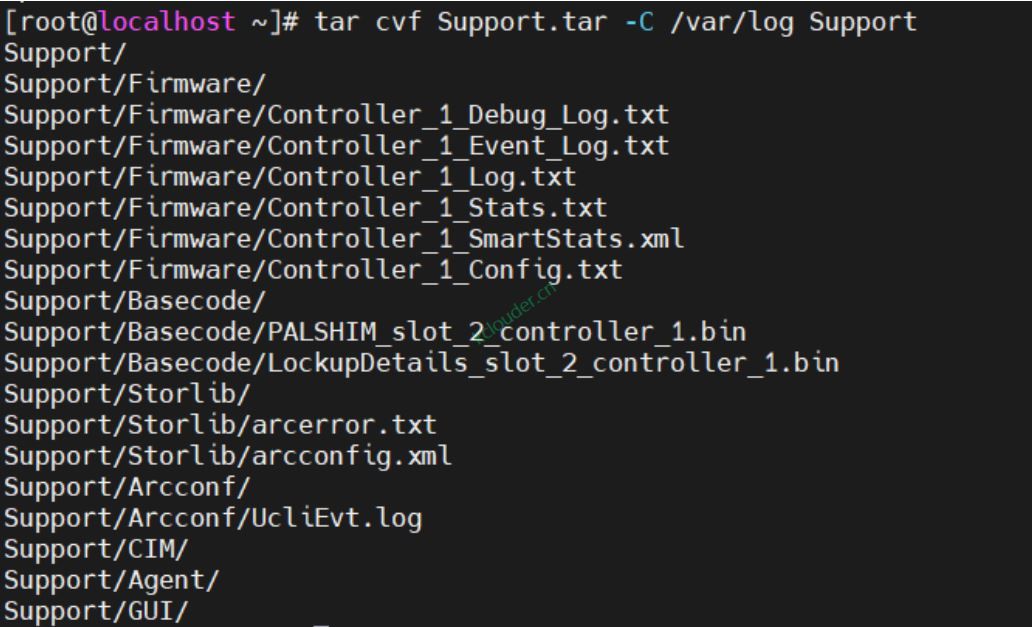

执行以下命令将Support目录打包。

# tar cvf Support.tar -C /var/log Support

2.ARCCONF GETLOGS

语法:
arcconf GETLOGS <Controller#> [clear]
arcconf GETCONFIG 1 > Controller_1_Config.txt

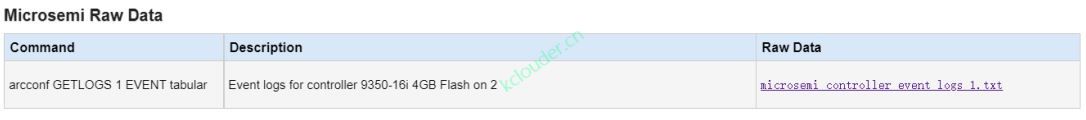

arcconf GETLOGS 1 EVENT tabular > Controller_1_EVENT_Log.txt
arcconf GETLOGS 1 UART # Controller_1_Log.txt, default path is /var/log
arcconf GETSMARTSTATS 1 tabular >Controller_1_SmartStats.txt
arcconf GETLOGS 1 STATS #

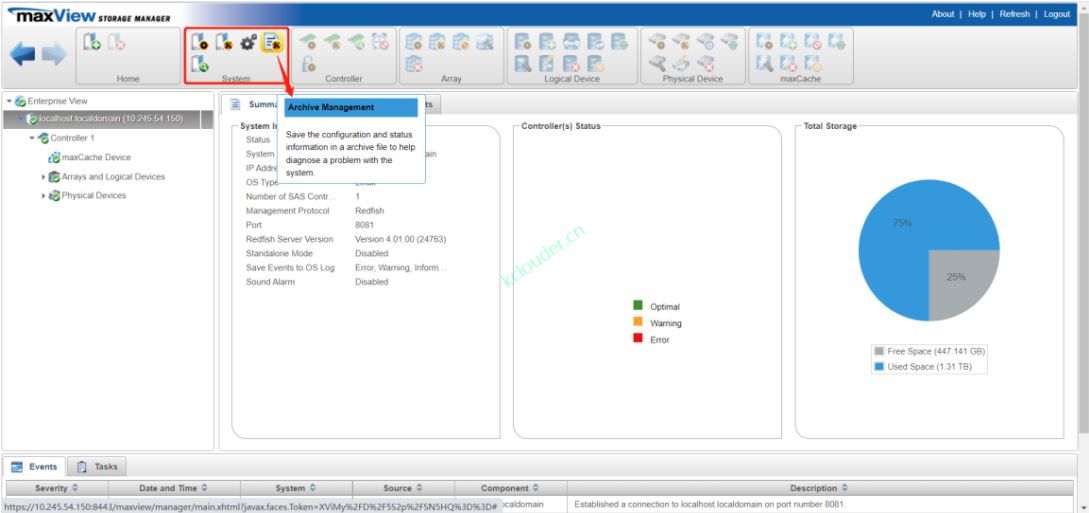

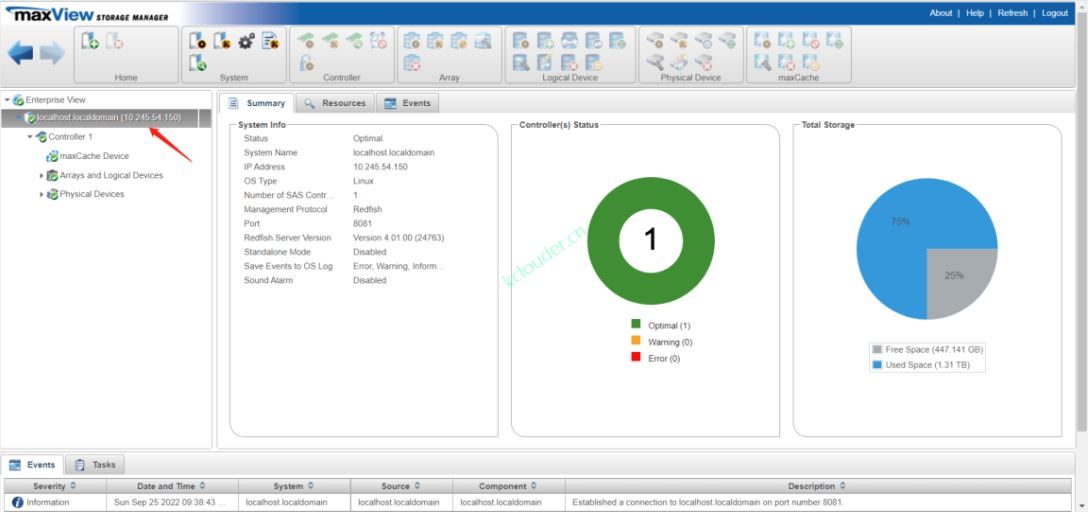

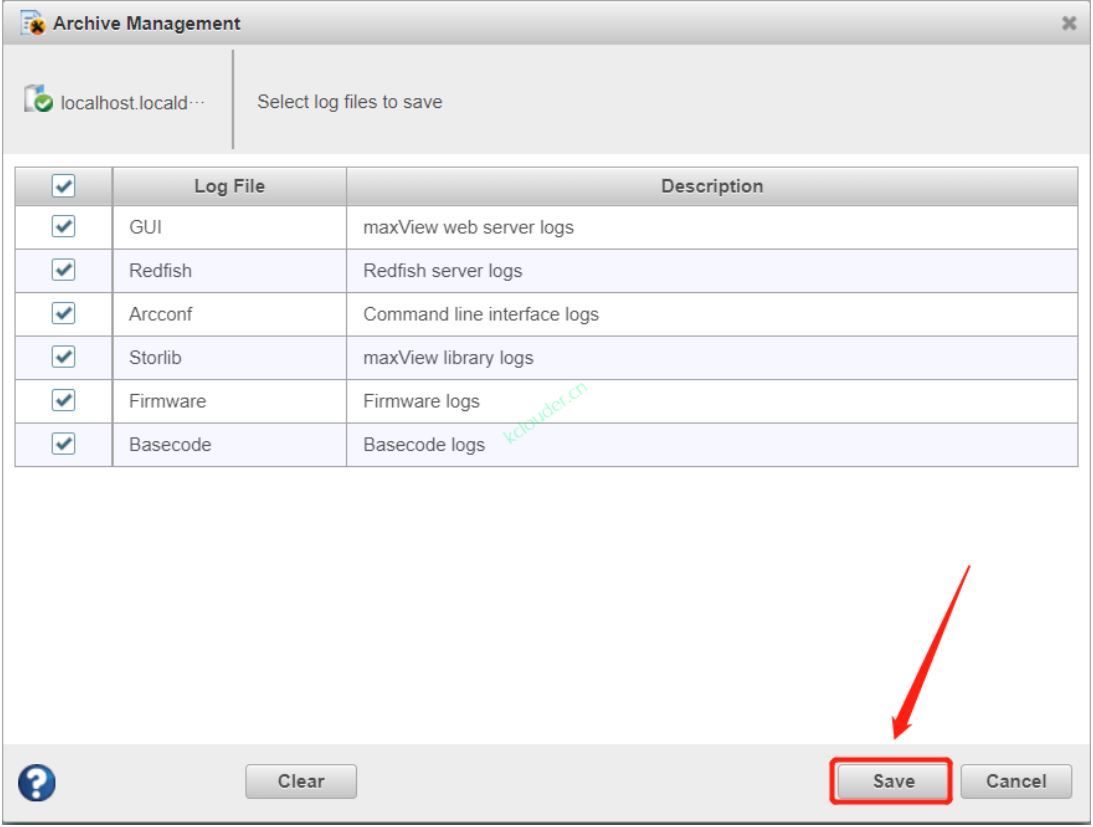

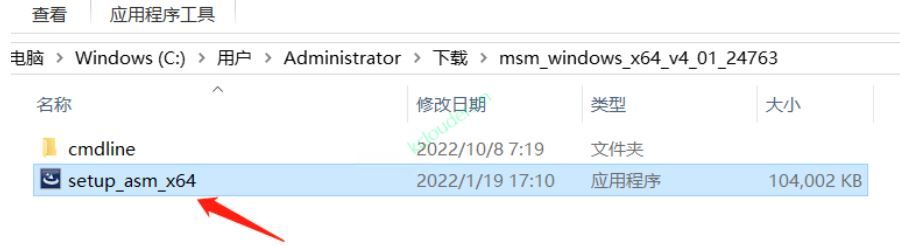

五、通过GUI工具-maxView收集RAID日志

5.1在Linux上安装maxView

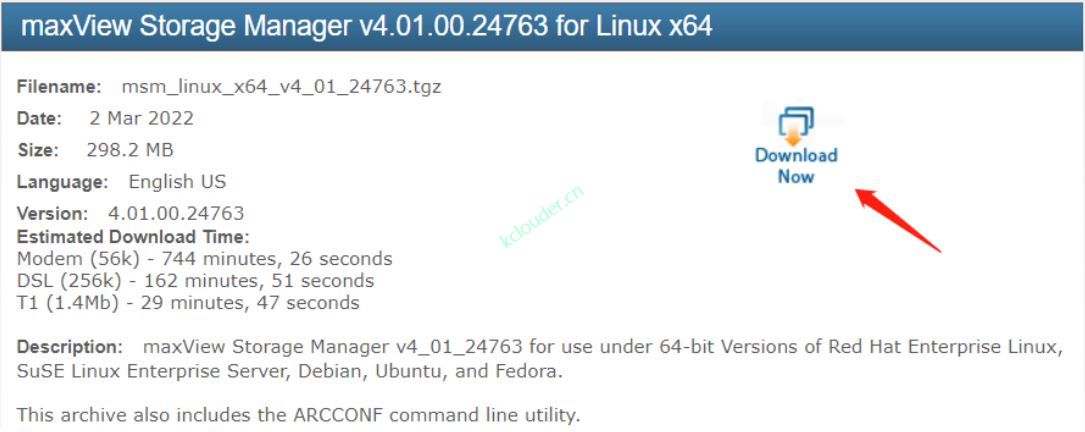

1.下载最新的maxView安装包:
maxView Storage Manager (For Linux)

2.将安装包上传到Linux服务器操作系统的目录下(如”/opt”目录)。

3.将压缩包解压出来。

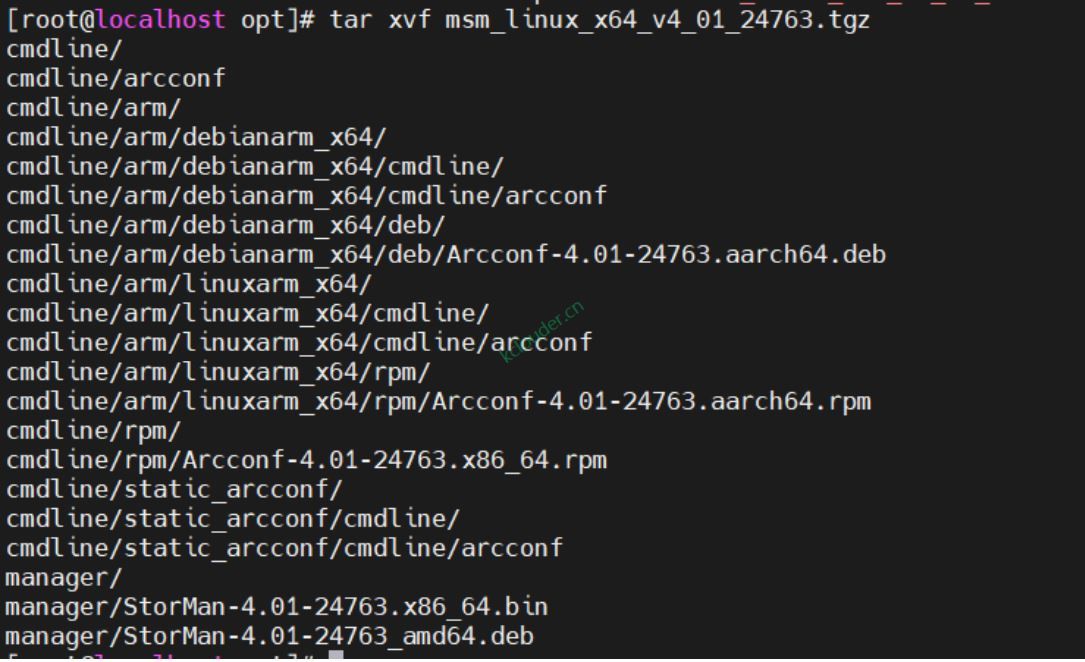

# tar xvf msm_linux_x64_v4_01_24763.tgz

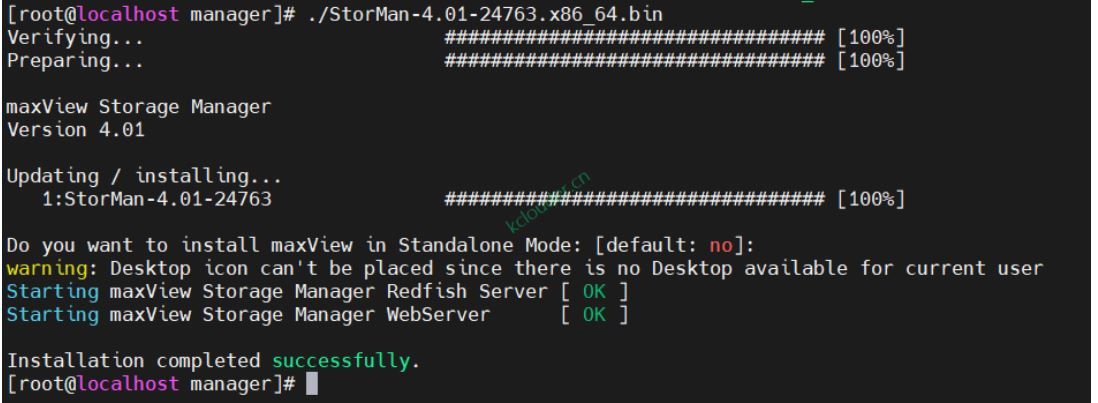

4.执行以下命令进行安装。

# ./StorMan-4.01-24763.x86_64.bin

注意:独立模式禁止从GUI进行远程系统管理。

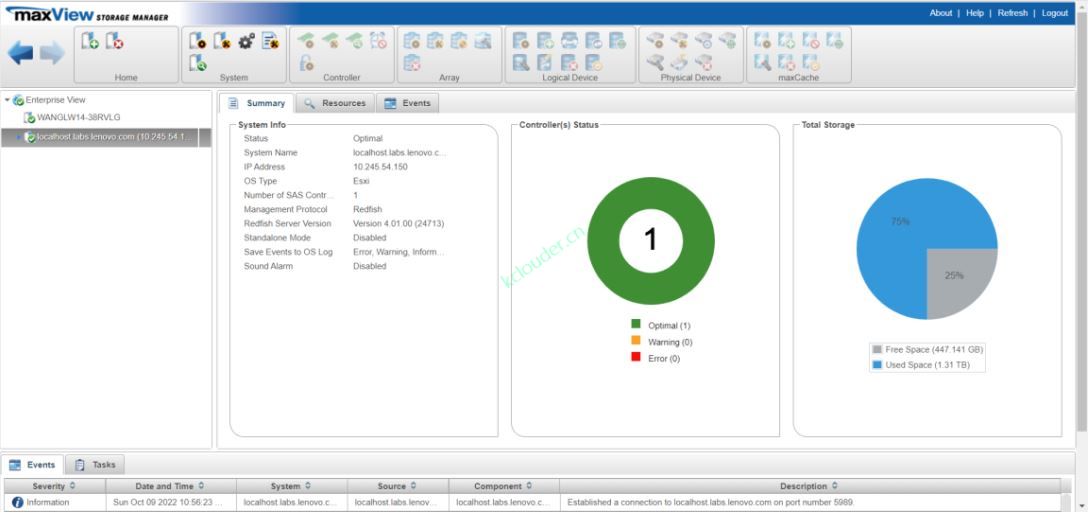

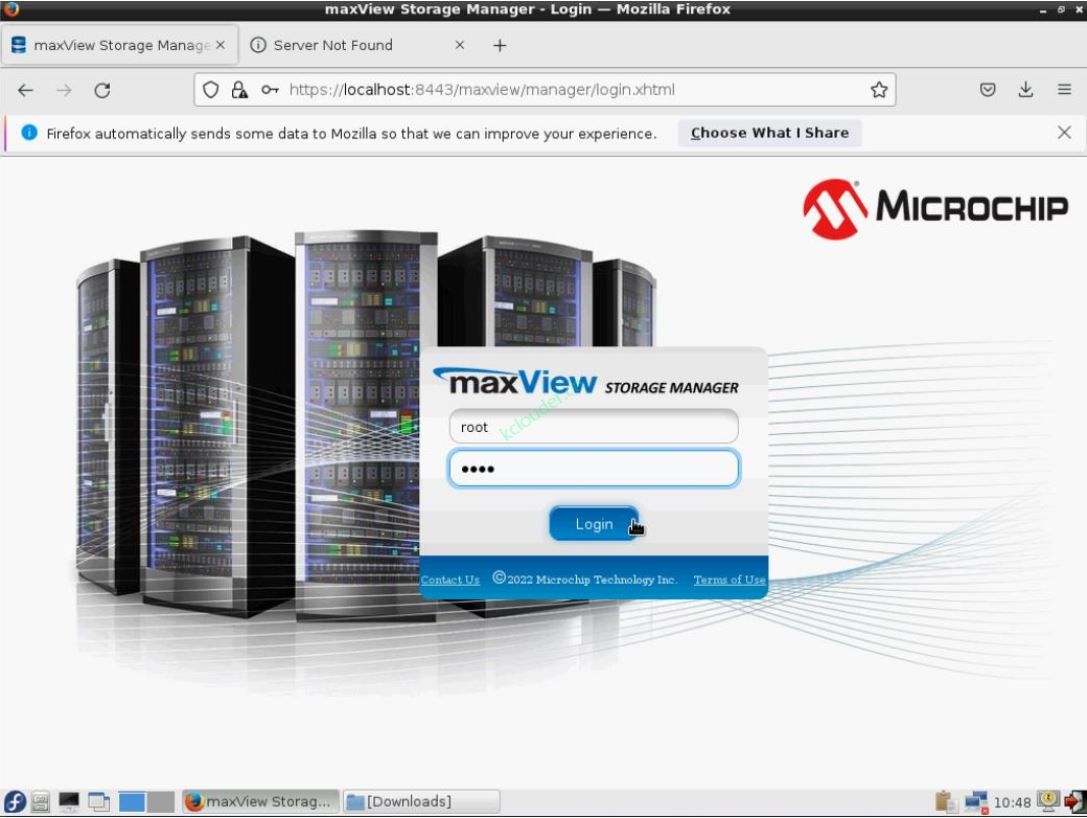

5.安装完成后，将显示确认消息，如果OS安装了桌面，会在桌面自动创建maxView Storage Manager的快捷方式。

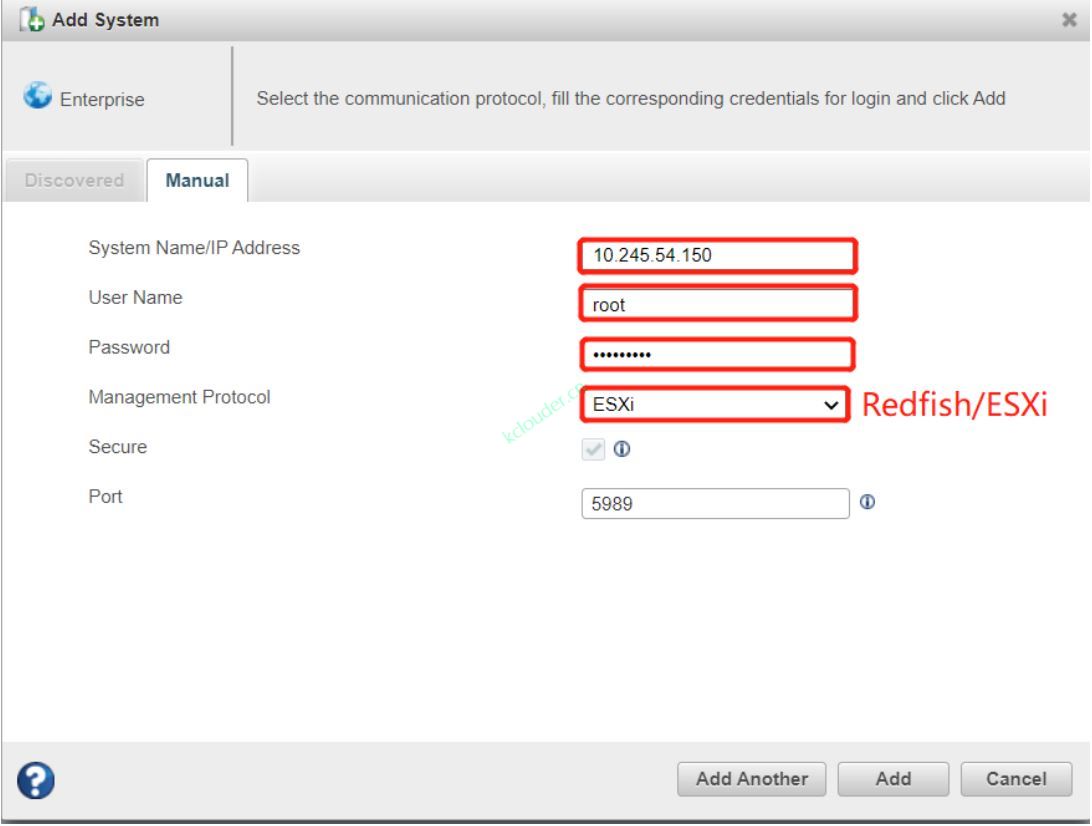

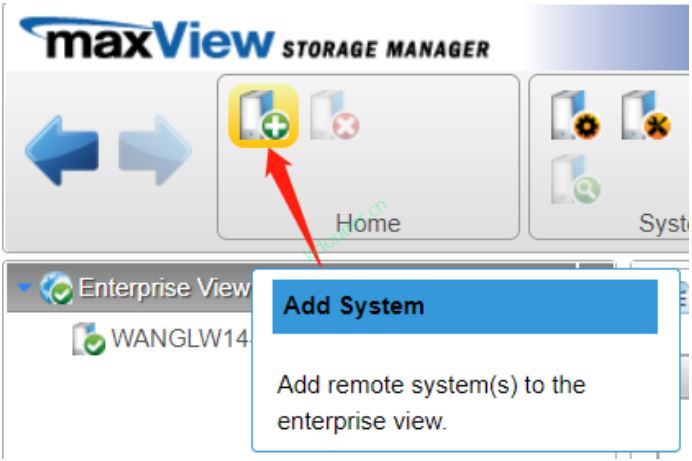

5.2在VMware上安装maxView

1.下载最新的maxView安装包:
maxView Storage Manager (For VMWare)

2.将安装包上传到VMware(如”/tmp”)。

3.将压缩包解压出来。

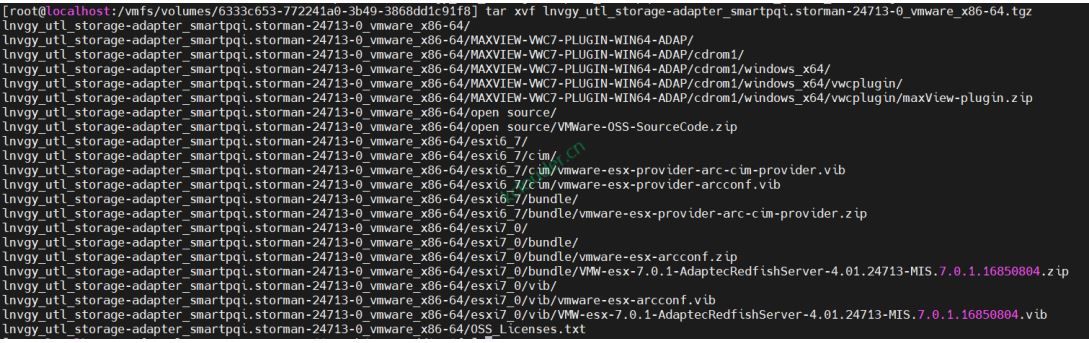

# tar xvf lnvgy_utl_storage-adapter_smartpqi.storman-24713-0_vmware_x86-64.tgz

4.将以下文件从安装程序下载位置复制到目录的/tmp目录。例如从/esxi7_0/vib拷贝到/tmp。

VMW-esx-7.0.1-AdaptecRedfishServer-4.01.24713-MIS.7.0.1.16850804.vib
vmware-esx-arcconf.vib

5.将安装验证级别设置为PartnerSupported或CommunitySupported:

# esxcli software acceptance set --level=PartnerSupported

6.执行以下命令进行安装。

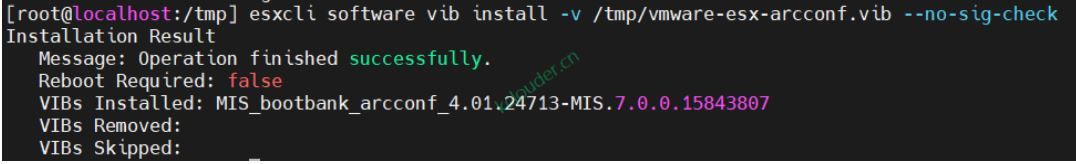

# esxcli software vib install -v /tmp/vmware-esx-arcconf.vib

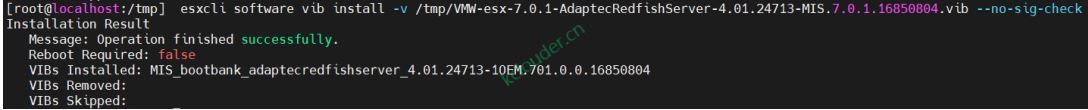

# esxcli software vib install -v /tmp/VMW-esx-7.0.1-AdaptecRedfishServer-4.01.24713-MIS.7.0.1.16850804.vib --no-sig-check
