简介
OpenStack是一个开源的云计算管理平台项目，由几个主要的组件组合起来完成具体工作。OpenStack支持几
乎所有类型的云环境，项目目标是提供实施简单、可大规模扩展、丰富、标准统一的云计算管理平台。
OpenStack通过各种互补的服务提供了基础设施即服务（IaaS）的解决方案，每个服务提供API以进行集成。
OpenStack是一个旨在为公共及私有云的建设与管理提供软件的开源项目。它的社区拥有超过130家企业及
1350位开发者，这些机构与个人都将OpenStack作为基础设施即服务（IaaS）资源的通用前端。OpenStack
项目的首要任务是简化云的部署过程并为其带来良好的可扩展性。本文希望通过提供必要的指导信息，帮助
大家利用OpenStack前端来设置及管理自己的公共云或私有云。
环境准备
在本次部署演示中，我们采用CentOS7来部署一个单节点的OpenStack。在单节点OpenStack安装中，它的所
有基本功能(如计算、网络、存储和仪表板)都安装在同一台机器上。这种安装方法也是概念验证(POC)的最佳
方法。
Hostname: openstack.kclouder.local
IP Address: 172.16.80.131 （固定IP，不要使用DHCP）
1，本次部署采用虚拟机的型式安装CentOS 7.6，配置4 vCPU，32G RAM，100G HDD，一个网络接口
（ens160）。开启虚拟机CPU的硬件虚拟化功能。
2，检查虚拟机支持CPU VT功能，返回值不为0表示支持。
egrep –color ‘vmxsvm’ /proc/cpuinfo wc -l
3，更新系统
yum update -y
4，安装RDO源
yum install -y https://rdoproject.org/repos/rdo-release.rpm
5，关闭并禁用防火墙
systemctl disable firewalld
systemctl stop firewalld
6，关闭并禁用NetworkManager
systemctl disable NetworkManager
systemctl stop NetworkManager
systemctl enable network
systemctl start network
7，禁用SELINUX
setenforce 0
sed -i ‘s/SELINUX=enforcing/SELINUX=disabled/g’ /etc/selinux/config
开始安装
1，安装Packstack Installer
yum install -y openstack-packstack
2，生成OpenStack应答文件，如果使用默认的选项运行Packstack安装程序将设置Demo project和其他
一些不需要的东西。
packstack –gen-answer-file=/root/answer.txt
3，编辑应答文件，我们选择安装OpenStack时不安装Demo project。此外，还将创建一个名为“br-ex”的
OVS桥，用于通过名为“extnet”的逻辑段与实例(VM)进行外部连接。 修改配置文件以下选项：
vi answer.txt
CONFIG_PROVISION_DEMO=n # 不安装DEMO
CONFIG_KEYSTONE_ADMIN_PW=xxx # 设置管理员密码
CONFIG_HORIZON_SSL=y # 启用SSL访问
CONFIG_NEUTRON_OVS_BRIDGE_MAPPINGS=extnet:br-ex # OVS Bridge名称
CONFIG_NEUTRON_OVS_BRIDGE_IFACES=br-ex:ens160 # 接口名称

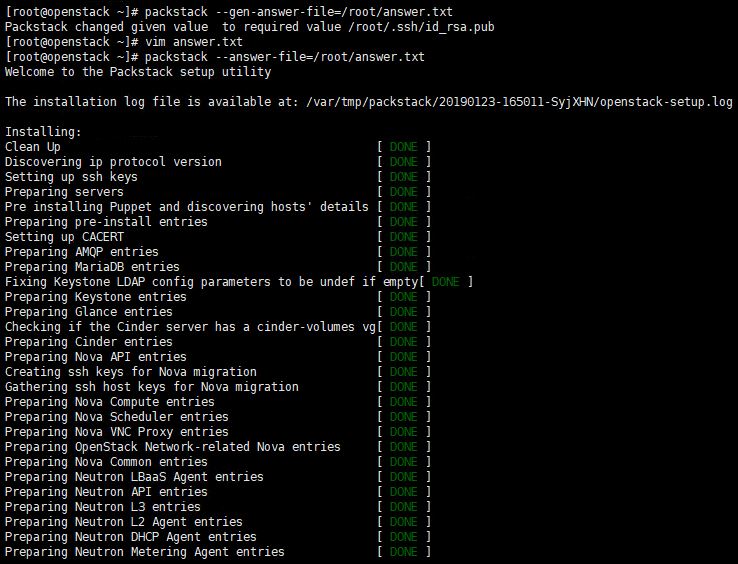

4，通过应答文件运行PackStack安装程序
packstack –answer-file=/root/answer.txt

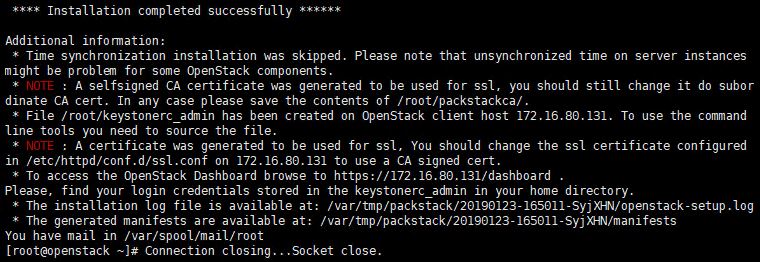

5，安装完成后，提示信息如下，包括Dashboard访问地址，这里为https://172.16.80.131/dashboard

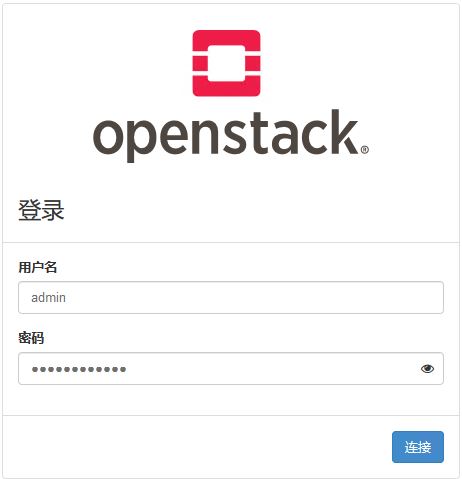

6，通过浏览器访问Dashboard，默认用户名为“admin”，密码为我们在应答文件中配置的密码，到这里
OpenStack基本安装已经完成。

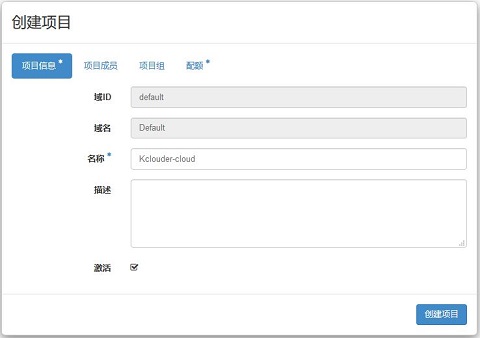

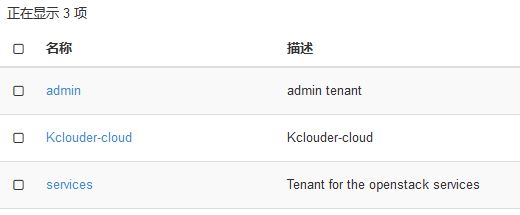

7，创建一个新的OpenStack项目和用户
“身份管理” – “项目” – “创建项目”，项目名称“kclouder-cloud”

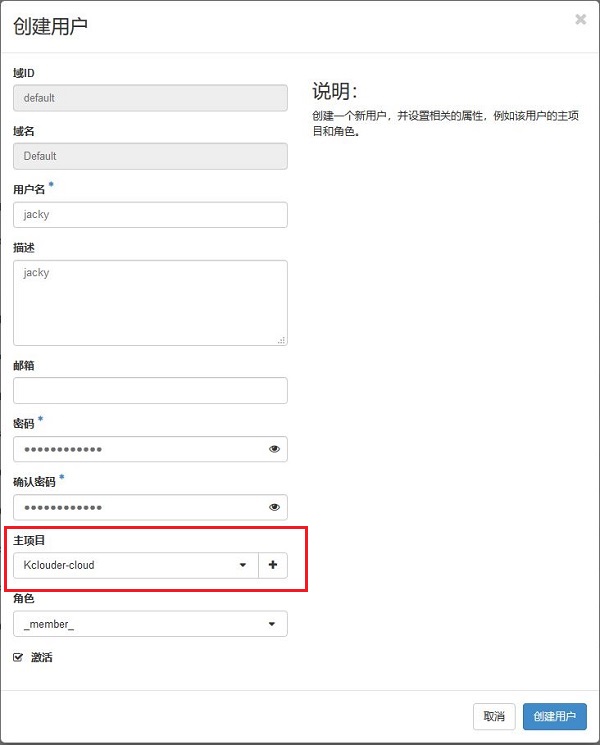

8，创建一个用户并将其分配给前面创建的项目
“身份管理” – “用户” – “创建用户” ，用户名“jacky”
配置网络
通过配置OpenStack网络可以允许从外部网络访问VM实例。
1，网络规划
Internal (VM) Network = 192.168.80.0/24
External Network = 172.16.0.0/16
Instances Floating IP Range = 192.168.80.200 – 192.168.80.253
Gateway of External Network = 172.16.0.1

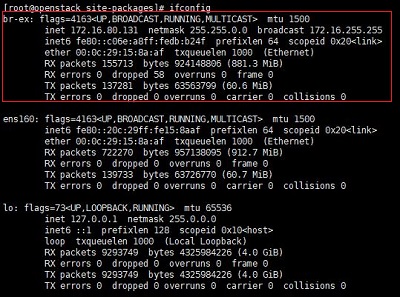

2，我们在安装OpenStack时，已经通过应答文件配置了OVS桥，查看网站应该如下图

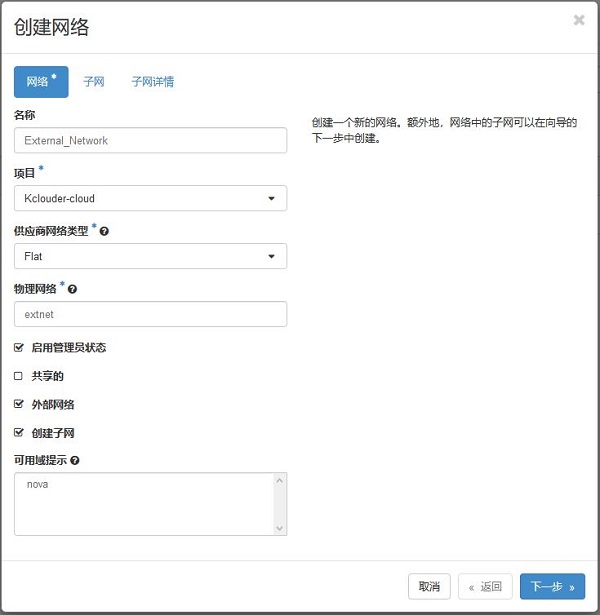

3，创建外部网络（External Network）
“管理员” – “网络” – “创建网络”，名称为“External_Network”，并关联前面创建的项目，供应商
网络类型选择“Flat”，物理网络“extnet”。同时勾选 “启用管理员状态”、“外部网络”、“创建子网”

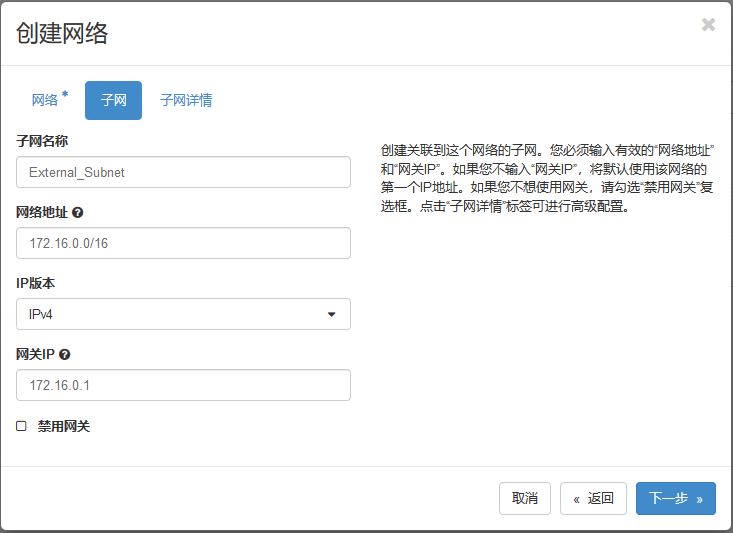

4，配置子网名称为“External_Subnet”，网络地址“172.16.0.0/16”，网关为“172.16.0.1”。子网详情
保持默认，点击创建。
5，创建内部网络（Internal Network）
内部网络为VM实例分配IP地址，使用前面创建的用户“jacky”重新登录Dashboard

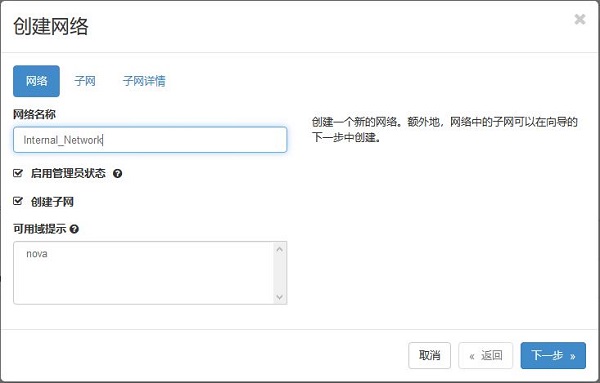

6，通过“项目” – “网络” – “创建网络”创建内部网络“Internal_Network”，勾选“启用管理员状态”
和 “创建子网”。

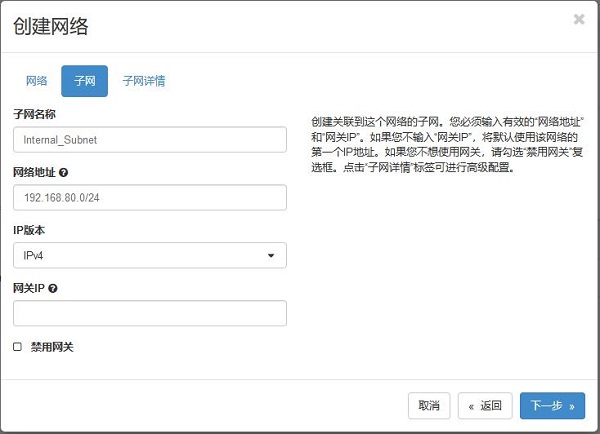

7，设置子网名称“Internal_Subnet”，网络地址“192.168.80.0/24”。子网详情保持默认，点击创建。

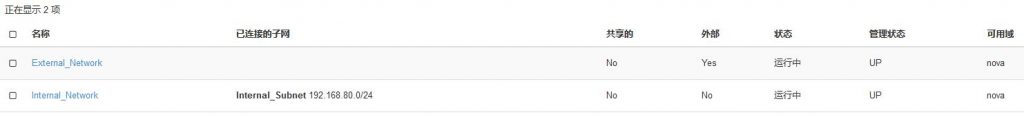

8，网络创建完成，分别是一个内部网络和一个外部网络
创建路由
路由将作为内部网络和外部网络之间的桥梁。

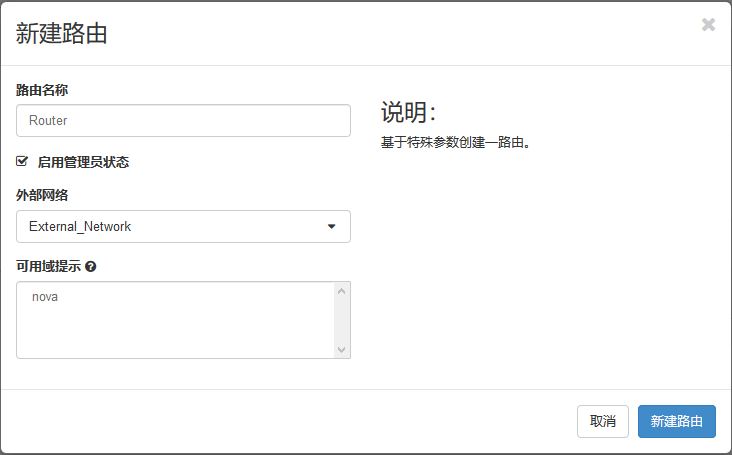

1，通过“项目” – “网络” – “路由” – “新建路由” 创建一个路由名为“Router”，外部网络选择之前创
建的“External_Network”。

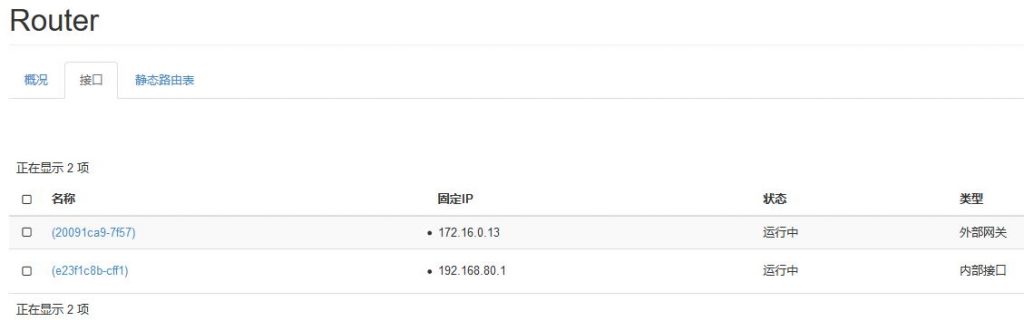

2，点击创建好的路由，转到接口选项卡，然后点击增加接口。现在，选择前面创建好的子网后，然后单击提
交。现在，路由器应该具有External_Network和Internal_Network的接口。
创建镜像及模板
1，创建OpenStack Image
部署OpenStack实例需要先创建虚拟机映像，OpenStack虚拟机映像是一个文件(QCOW2或Raw)，其中包
含一个安装了操作系统的磁盘。 可通过以下链接选择下载OpenStack虚拟机映像文件。这里我们分别下载
两个QCOW2格式的映像，CentOS6和CentOS7。
OpenStack映像

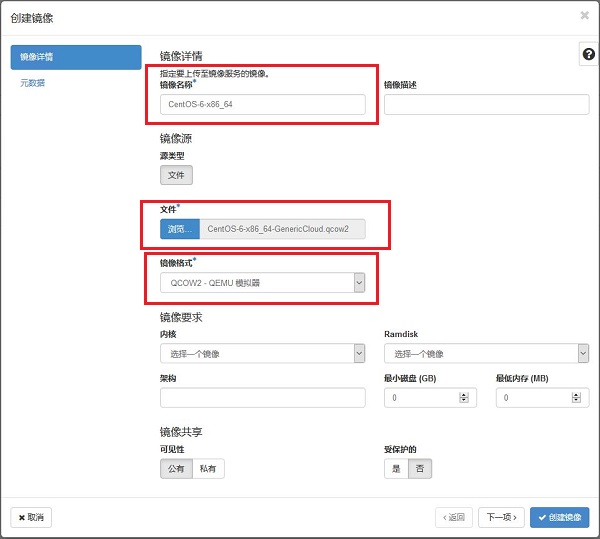

2，映像下载完成后，以admin身份登录Dashboard。转到“管理员” – “计算” – “镜像”，点击“创建镜
像”，填写镜像名称，格式选择“QCOW2-QEMU模拟器”，然后点击“创建镜像”。

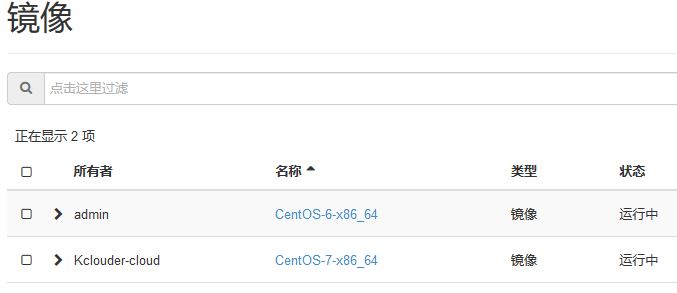

3，两个镜像添加完成后，如下图，这里CentOS6由admin创建，对所有项目开放，CentOS7由用户jacky创
建，只对Kclouder-cloud项目开放。

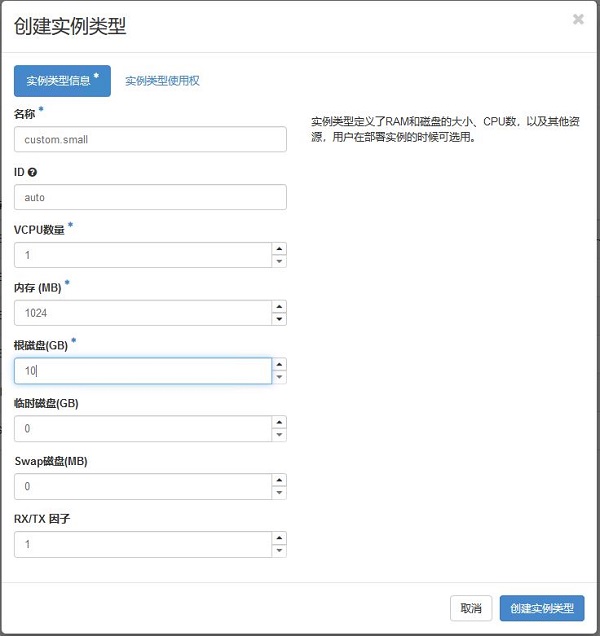

4，创建实例类型
实例类型可以使用OpenStack中自带的模板，也可以自由添加新模板。在“管理员” – “计算” – “实例
类型”中，点击“创建实例类型”。名称“custom.small”，VCPU数量=1，内存=1024MG，根磁盘=10G。

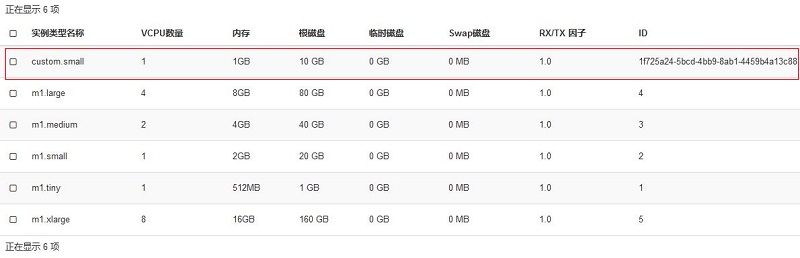

5，创建完成后如下图
创建安全组
OpenStack的安全组相当一个虚拟防火墙，用来控制实例的网络连接。例如通过创建安全组来允许或禁止
SSH、HTTP、HTTPS等连接。
1，以用户jacky登录Dashboard，来创建一个专门针对“Kclouder-cloud”项目的安全组。

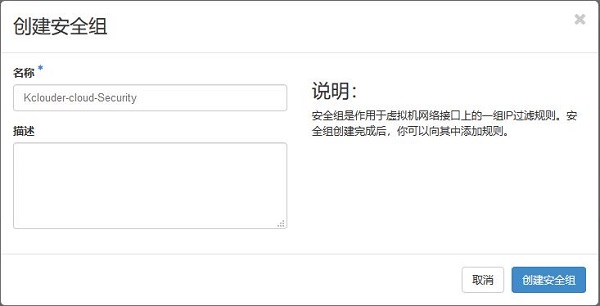

2，通过“项目” – “网络” – “安全组”，点击“创建安全组”，名称为“Kclouder-cloud-Security”

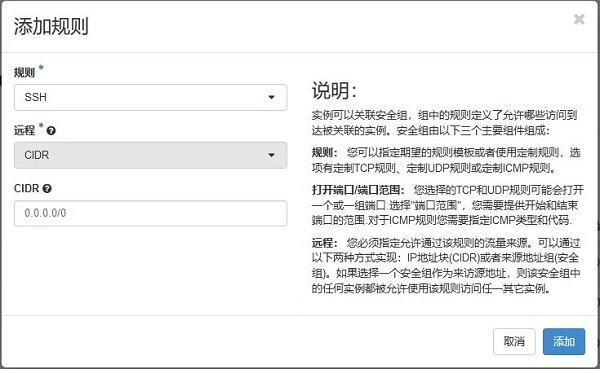

3，创建完成后，点击该安全组的“管理规则”，然后点击“添加规则”，比如添加规则允许所有SSH访问

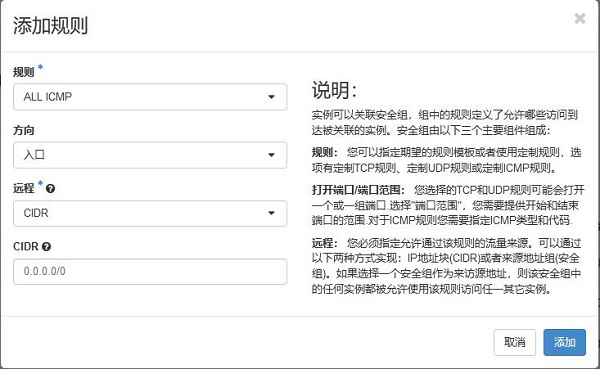

4，添加规则允许所有入站ICMP，也就是允许从外部网络PING实例IP地址
创建秘钥对
1，秘钥对是用于访问创建的实例的公钥。没有密钥对，我们无法访问实例。

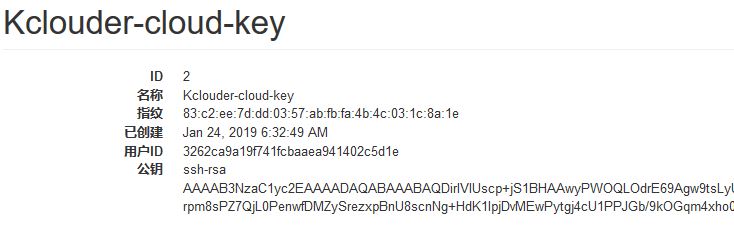

2，通过“项目” – “计算” – “秘钥对”，点击“创建秘钥对”，名称为“Kclouder-cloud-key”
3，创建完成后，浏览器会自动提示下载秘钥文件Kclouder-cloud-key.pem
部署实例（Launch Instance）
1，转到“项目” – “计算” – “实例”，点击“创建实例”，填写实例名称为“C6”，数量为“1”
2，选择前面创建的CentOS6映像
3，实例类型选择前面创建的“custom.small”
4，网络选择“Internal_Network”
5，安全组选择“Kclouder-cloud-Security”
6，秘钥对选择“Kclouder-cloud-key”
7，点击“创建实例”，等待片刻，实例创建完成。
8，以相同方式使用CentOS7映像创建实例“C7”

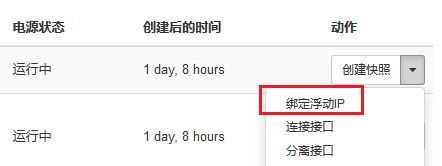

9，实例创建完成后，点击右侧下拉菜单中的“绑定浮动IP地址”，为实例分配一个固定IP地址。

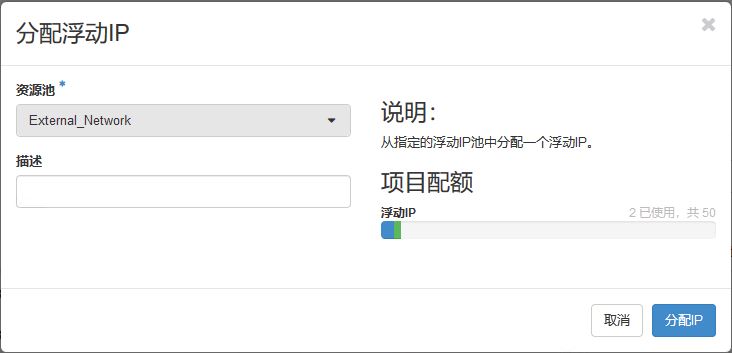

10，资源池选择“External_Network”，然后点击“分配IP”，然后点击“关联”。

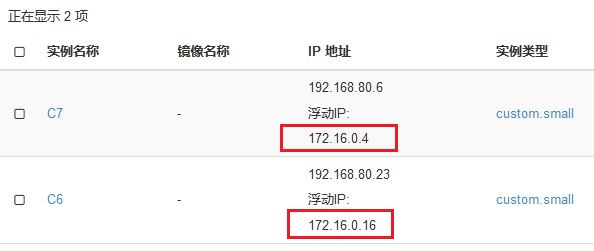

11，通过以上操作，虚拟机实例已经具有外部访问的能力

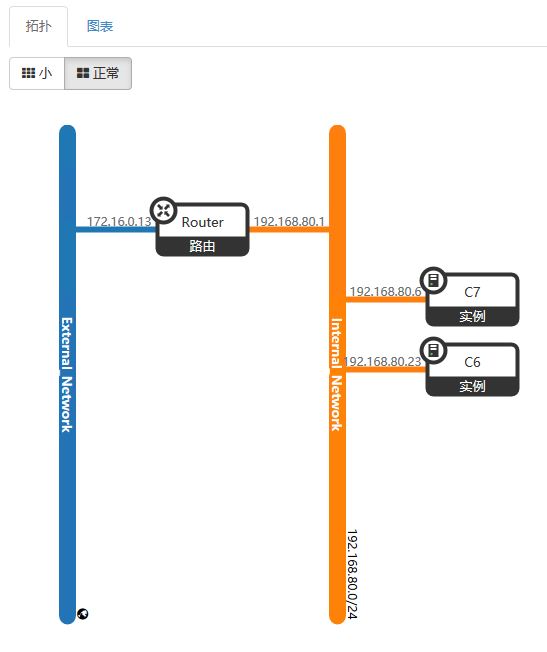

12，通过“项目” – “网络” – “网络拓扑”查看当前网络拓扑如下图
验证虚拟机实例访问
到这里，OpenStack已经搭建完成，并且创建了两个具有外部网络访问能力的虚拟机实例。下面我们来验证是
否可以通过外部网络访问虚拟机实例，如果可以访问，说明前面的配置工作没有问题。

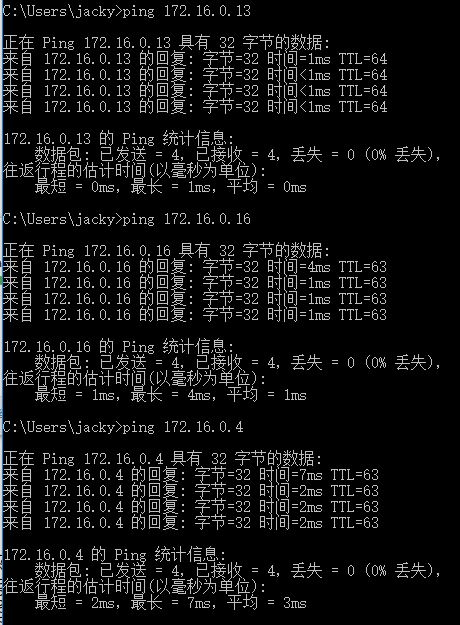

1，分别Ping路由网关和两个虚拟机实例的IP地址，如果可以Ping通，可以说明：
● 路由工作正常
● 浮动IP工作正常
● 安全组工作正常
● 虚拟机实例处于开机工作正常状态

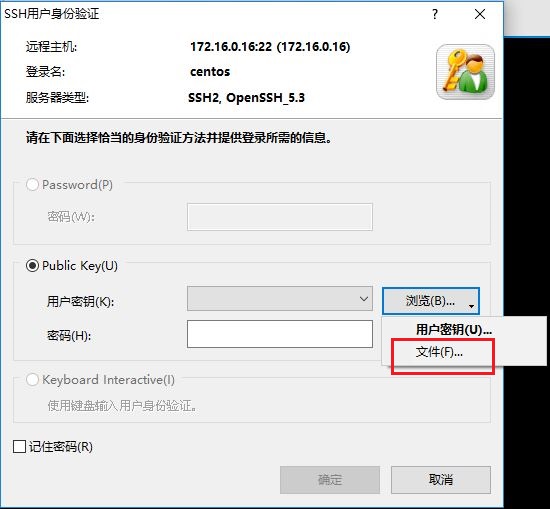

2，验证SSH访问，SSH登录时，选择使用之前下载保存的PEM文件进行身份验证

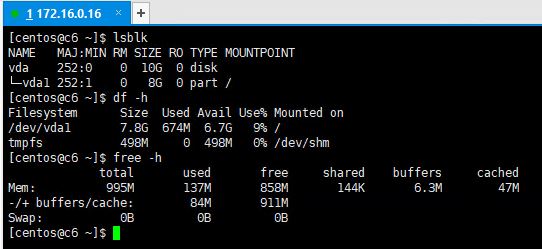

3，确认虚拟机实例可以正常SSH登录

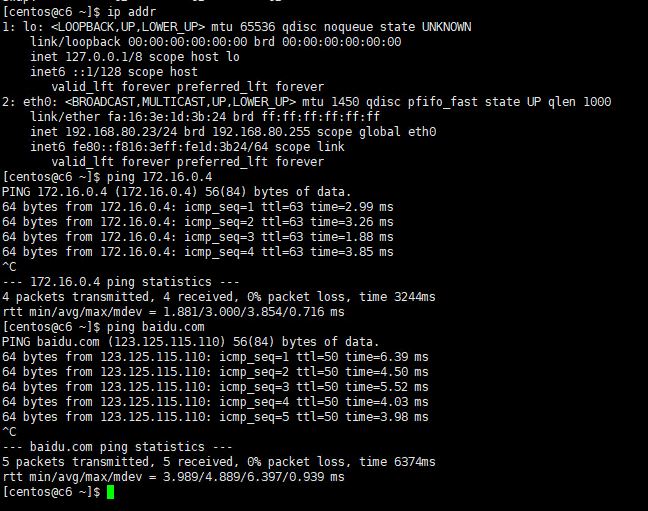

4，确认虚拟机实例之间以可以互相PING通，并可以访问外部网络。

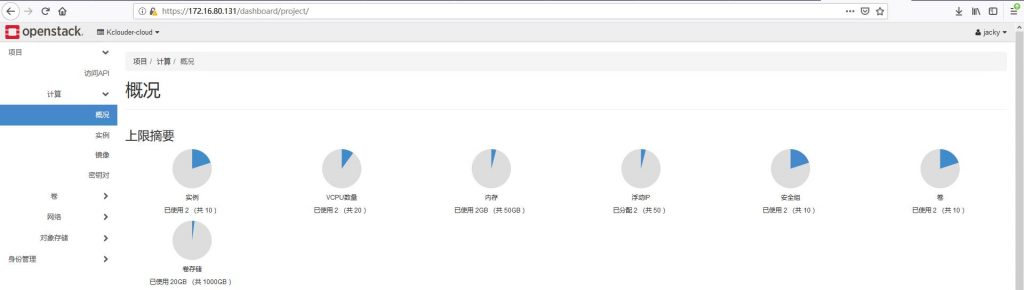

5，查看OpenStack运行概况
通过“项目” – “计算” – “概况”，可以查看到部署的实例数量，CPU及内存使用情况，IP地址分配数
量等信息。

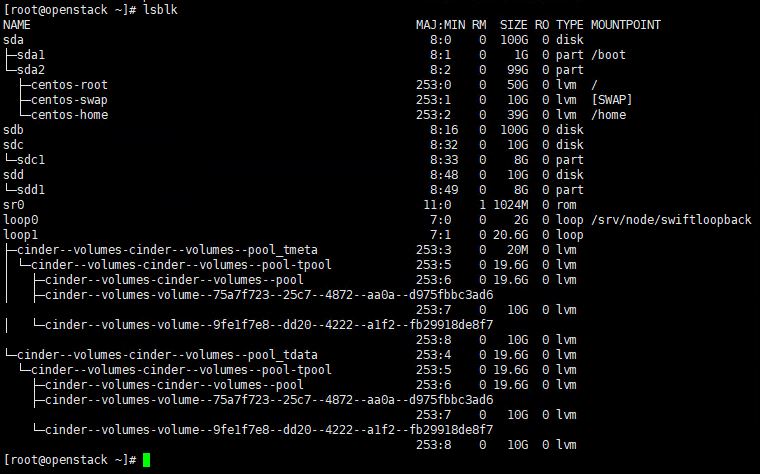

6，在OpenStack主机中查看磁盘使用情况，可以看到两个大小为10G的cinder–volume，就是我们部署的两
个虚拟机实例。
其它信息

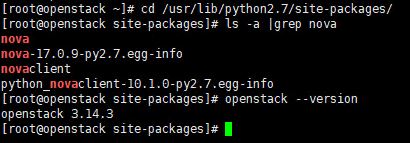

1，查看OpenStack版本
cd /usr/lib/python2.7/site-packages/
ls -a grep nova
openstack –version
可以看到nova版本为17.0.9，openstack client版本为3.14.3，然后通过下面的网址查询对应的版本，
通过对比，可以确定我们安装的版本是OpenStack的第17个发行版“Queens”。
https://releases.openstack.org/#teams
2，使用VMware虚拟机部署时，注意虚拟机网络需要开启“混杂模式”和“伪传输”。
3，OpenStack文档
https://docs.openstack.org/queens/
