本篇我们来介绍一下华为交换机上的高级功能特性的配置方法。这些高级功能可以帮助用户提高网
络的安全性，实现用户的一些特殊配置需求。前面我们介绍过华为交换机VLAN的基本配置，本篇我
们来介绍一下基于MAC地址以及基于IP子网的VLAN划分方法，同时还有Super-VLAN以及MUX-VLAN的
配置方法。另外，我们还将对端口隔离以及端口安全进行一下配置演示。

VLAN划分方式对比

● 基于接口：根据交换机的接口来划分VLAN。为交换机的每个端口配置不同的PVID，当一个数据帧
进入交换机时，如果没有带VLAN标签，该数据帧就会被打上接口指定PVID的Tag。然后数据帧将在指
定PVID中传输。优点是配置简单，缺点是成员移动需要重新配置VLAN。
● 基于MAC地址：根据数据帧的源MAC地址来划分VLAN。预先配置MAC地址和VLAN ID映射关系表，当
交换机收到的是Untagged帧时，就依据该表给数据帧添加指定VLAN的Tag。然后数据帧将在指定VLAN
中传输。优点是当用户物理位置发生改变后不需要重新配置，提高灵活性。缺点是前期部署的工作量
较大。
● 基于IP子网：根据数据帧中的源IP地址和子网掩码来划分VLAN。预先配置IP地址和VLAN ID映射关
系表，当交换机收到的是Untagged帧，就依据该表给数据帧添加指定VLAN的Tag。然后数据帧将在指
定VLAN中传输。优点是当用户物理位置发生改变后不需要重新配置，提高灵活性。同时可以减少网络
通信量，可使广播域跨越多个交换机。缺点是适用性小，使用此方式的前题条件是网络中的用户分布
需要有规律，且多个用户在同一个网段。

配置基于MAC地址的VLAN

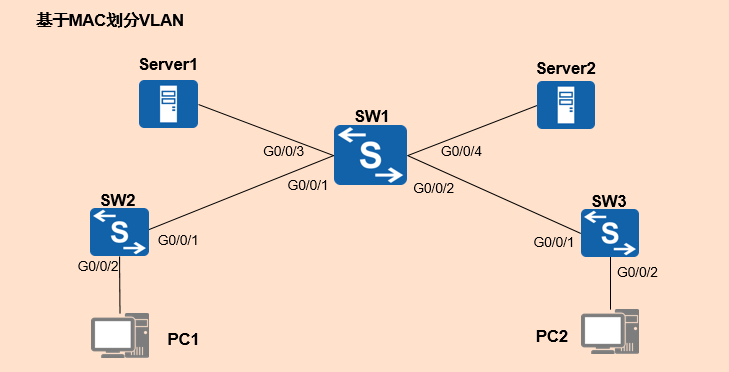

1、如下图所示，我们假设SW2与SW3连接的是不同的房间，在每个房间都有PC或者笔记本电脑，PC1与
PC2属于不同的部门，两个部门间使用VLAN 100和VLAN 200进行隔离。要求两台PC无论在哪个房间使
用，均能访问自己部门的服务器，但不能访问对方部门的服务器。

2、我们采用如下步骤进行配置：
2.1 在SW2和SW3上创建VLAN，并将接口加入VLAN，实现二层互通。
2.2 在SW2与SW3上基于MAC地址划分VLAN。
2.3 在SW1上配置VLAN透传，保证两台PC可以访问到各自的服务器。

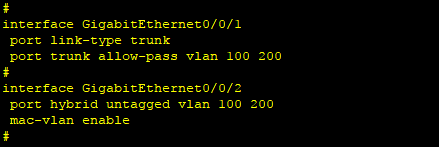

3、首先在SW2上进行如下配置，在SW3上执行相同的配置过程。
vlan batch 100 200
int g0/0/1
port link-type trunk
port trunk allow-pass vlan 100 200
vlan 100
mac-vlan mac-address 5489-981b-46c8
vlan 200
mac-vlan mac-address 5489-9805-15df
int g0/0/2
port link-type hybrid ##基于MAC划分VLAN只能应用在类型为hybrid的接口
port hybrid untagged vlan 100 200
mac-vlan enable ##使能接口的MAC-VLAN功能

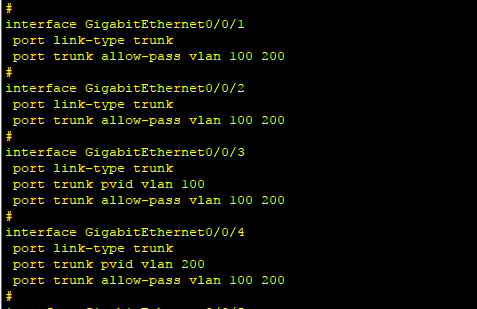

4、配置SW1的需要使用的4个接口，以下以g0/0/1为例。
vlan batch 100 200
int g0/0/1
port link-type trunk
port trunk allow-pass vlan 100 200

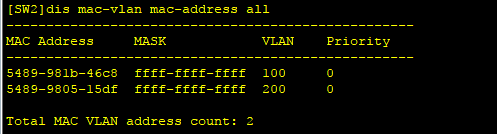

5、查看配置结果，在SW2和SW3上执行以下命令，可以看到前面配置的两个MAC地址及对应的VLAN。
display mac-vlan mac-address all

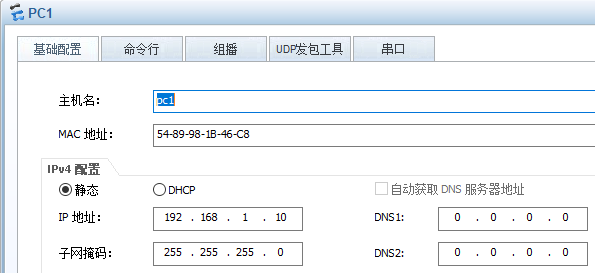

6、配置两台PC和两台服务器在同一网段，192.168.1.0/24。
PC1:192.168.1.10 255.255.255.0
PC2:192.168.1.20 255.255.255.0
Server1:192.168.1.1 255.255.255.0
Server2:192.168.1.2 255.255.255.0

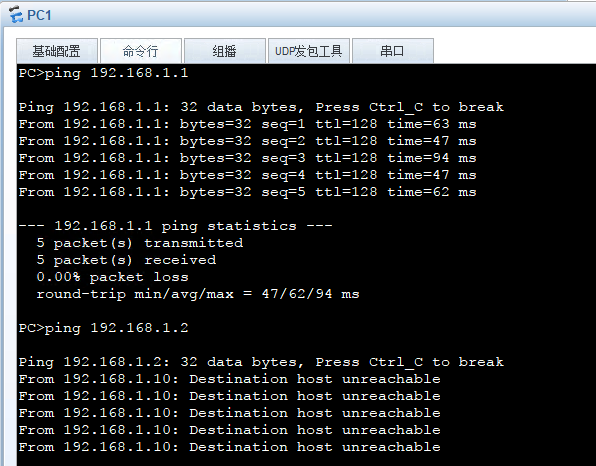

7、在PC1上验证可以Ping通Server1，但是无法Ping通Server2。

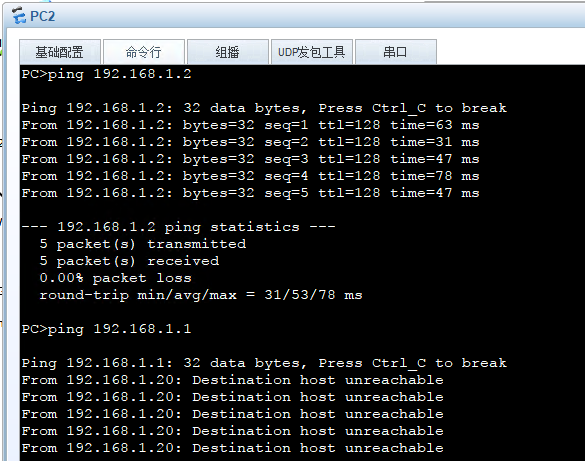

8、同样在PC2上可以Ping通Server2，但是无法Ping通Server1。这样就达到了实验的要求，通过MAC
VLAN对流量进行了隔离。

配置基于IP地址的VLAN

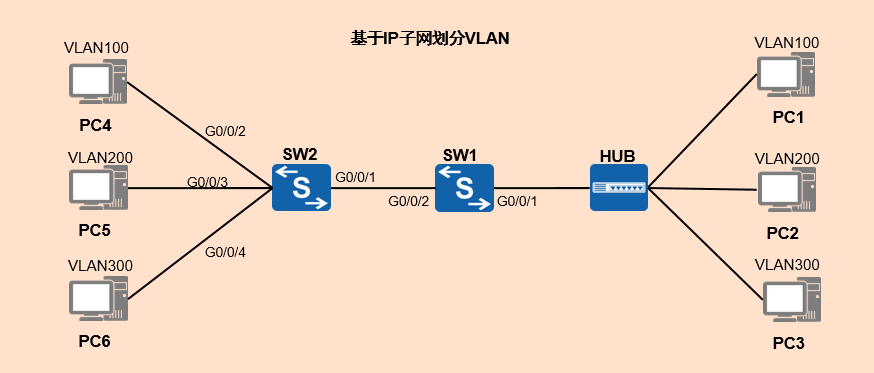

1、如下图，假设用户拥有多种业务，如IPTV、 VoIP、 Internet等，每种业务使用的IP地址网段各不
相同。为了便于管理，现需要将同一种类型业务划分到同一VLAN中，不同类型的业务划分到不同VLAN
中。交换机接收到用户报文有数据、IPTV、语音等多种业务，用户设备的IP地址网段各不相同。现需
要将不同类型的业务划分到不同的VLAN中，以便出口路由器Router能通过不同的VLAN分流到不同的业
务服务器上以实现业务互通。

2、我们采用如下步骤进行配置：
2.1 创建VLAN并将接口加入VLAN，实现基于IP子网的VLAN可以透传当前接口。
2.2 使能基于IP子网划分VLAN功能，并关联IP子网和VLAN，实现根据报文中的源IP地址或指定网段确
定VLAN。

3、首先在SW1上创建VLAN 100 200 300
vlan batch 100 200 300

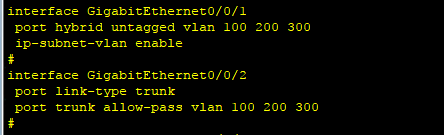

4、配置SW1上的g0/0/1和g0/0/2接口。
int g0/0/1
port link-type hybrid ##基于IP子网划分VLAN只能应用在类型为hybrid的接口
port hybrid untagged vlan 100 200 300
ip-subnet-vlan enable ##使能接口的IP-VLAN功能
int g0/0/2
port link-type trunk
port trunk allow-pass vlan 100 200 300

5、在SW1上为VLAN配置IP子网。
vlan 100
ip-subnet-vlan 1 ip 192.168.1.2 24 priority 2
vlan 200
ip-subnet-vlan 1 ip 192.168.2.2 24 priority 3
vlan 300
ip-subnet-vlan 1 ip 192.168.3.2 24 priority 4

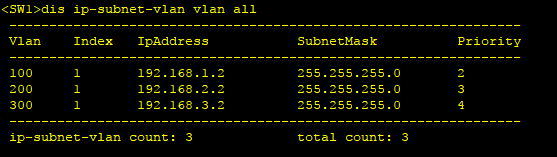

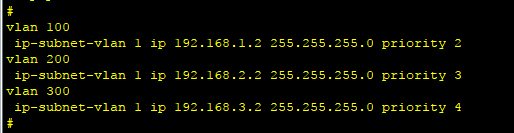

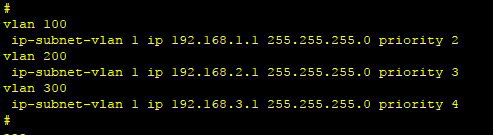

6、在SW1上执行以下命令，查看VLAN信息，可以看到相应的IP子网及对应的VLAN。
display ip-subnet-vlan vlan all

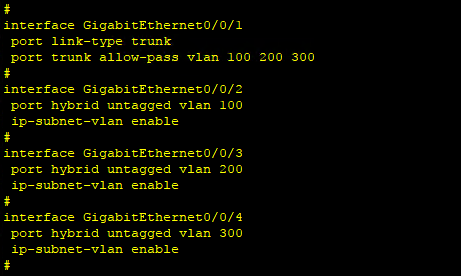

7、在SW2上执行相同的配置。

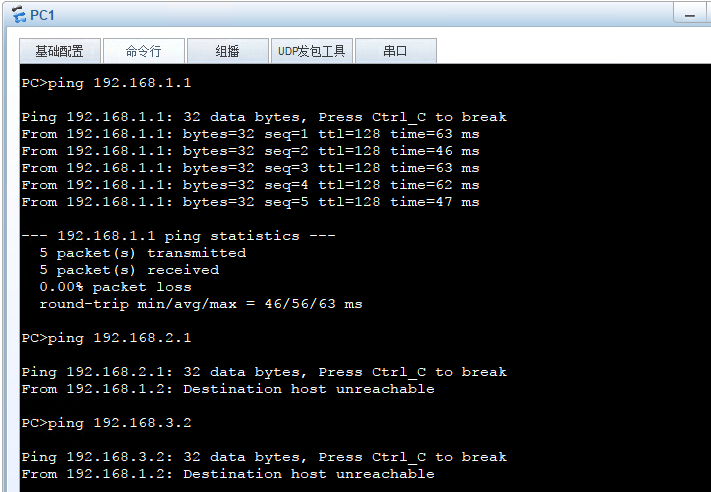

8、六台PC的IP地址配置如下，测试两端的连通性，达到了业务隔离的效果。
PC1:192.168.1.2 255.255.255.0
PC2:192.168.2.2 255.255.255.0
PC3:192.168.3.2 255.255.255.0
PC4:192.168.1.1 255.255.255.0
PC5:192.168.2.1 255.255.255.0
PC6:192.168.3.1 255.255.255.0

配置Super-VLAN

1、Super VLAN（即VLAN聚合）的主要功能就是节约IP地址，隔离广播风暴，控制端口二层互访。
Super VLAN下关联多个Sub VLAN， Sub VLAN之间二层隔离。所有Sub VLAN共用Super VLAN的
VLANIF接口IP地址与外网通信，并且可以通过Super VLAN的VLANIF接口三层互通，从而节约IP
地址。

2、Super VLAN适用于用户多，VLAN多，大量VLAN的IP地址在同一个网段，但是又要实现不同VLAN
之间二层隔离的场景。VLAN之间如果有互访的需求，可以对Super VLAN开启ARP代理。

3、与MUX VLAN隔离功能相比，Super VLAN属于三层功能，需要三层交换机支持。MUX VLAN属于二
层交换机功能。Super VLAN的配置较为简单，MUX VLAN配置较为复杂，但对用户间的访问控制灵活
性不如MUX VLAN，Super VLAN内需要查询部分暂时离线的用户时，网关需要在每个子VLAN内广播发
送报文，可能较大的消耗设备CPU资源。

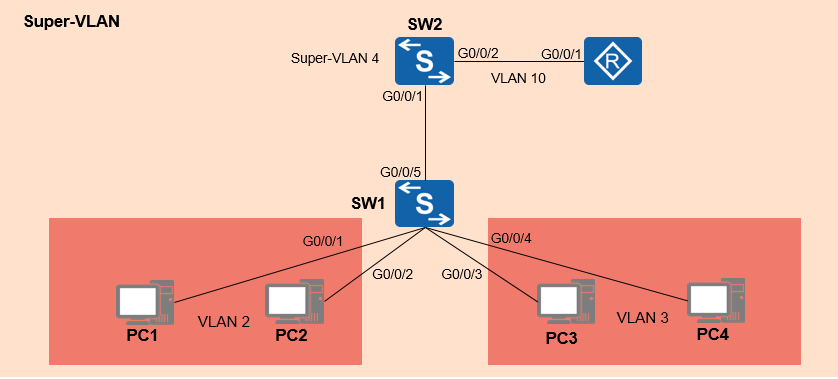

4、如下图拓扑，假设用户为了提升业务安全性，将不同部门的用户划分到不同VLAN中，VLAN2和VLAN3
属于不同部门。各部门均需要可以访问Internet，同时由于业务需要，不同部门间的用户需要互通。

5、我们采用如下步骤进行配置:
5.1 可以在SW2上部署VLAN聚合，将不同部门的VLAN聚合到Super-VLAN中，这样不同部门的用户可通
过Super-VLAN访问Internet。同时，为使部门间用户互通，在SuperVLAN上部署Proxy ARP功能。
5.2 在SW1和SW2上配置VLAN和接口，将不同部门用户划分到不同VLAN中，并透传各VLAN到SW2。
5.3 在SW2上配置Super-VLAN及其对应的VLANIF接口、上行路由，使不同部门能够访问Internet。
5.4 在SW2上启用Super-VLAN的Proxy ARP功能，使不同部门的用户间三层互通。

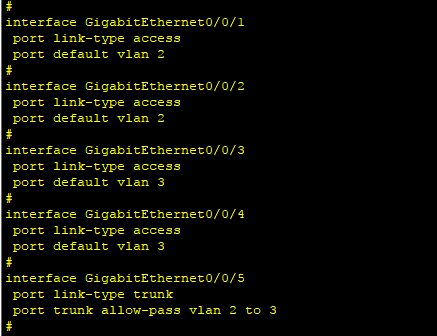

6、在SW1上配置各相关接口
vlan batch 2 3
int g0/0/1
port link-type access
port default vlan 2
int g0/0/2
port link-type access
port default vlan 2
int g0/0/3
port link-type access
port default vlan 3
int g0/0/4
port link-type access
port default vlan 3
int g0/0/5
port link-type trunk
port trunk allow-pass vlan 2 3

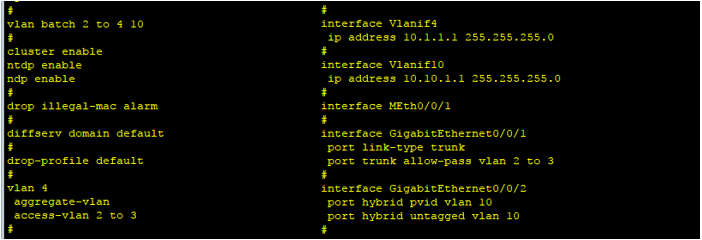

7、在SW2上创建VLAN，并配置其与SW1的接口，使VLAN2和VLAN3透传到SW2。
vlan batch 2 3 4 10
int g0/0/1
port link-type trunk
port trunk allow-pass vlan 2 3

8、在SW2上配置Super-VLAN 4，并将VLAN2和VLAN3加入到Super-VLAN 4，作为其Sub-VLAN。
vlan 4
aggregate-vlan
access-vlan 2 3

9、在SW2上配置VLANIF4接口IP地址，使VLAN2和VLAN3可以通过Super-VLAN访问互联网。
int vlanif 4
ip address 10.1.1.1 24

10、配置SW2的上行接口g0/0/2，透传SW2与出口网关Router的互连VLAN。
int g0/0/2
port link-type hybird
port hybird untagged vlan 10
port hybird pvid vlan 10

11、在SW2上配置VLANIF10接口的IP地址。
int vlanif 10
ip address 10.10.1.1 24

12、在SW2上配置一条到出口网关Router的缺省静态路由，使VLAN2和VLAN3能够访问互联网。
ip route-static 0.0.0.0 0.0.0.0 10.10.1.2

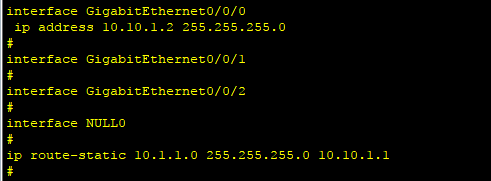

13、如下图配置好路由器R1，用其来模拟互联网。

14、分别为各用户配置IP地址，并使它们和VLANIF 4的IP地址10.1.1.1/24处于同一网段。配置成功

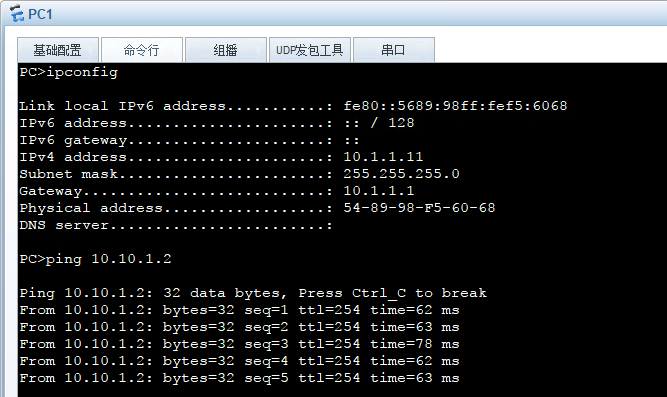

后，各部门用户可以访问Internet，但VLAN 2的用户与VLAN 3的用户间不可以相互Ping通。如下图以
PC1为例，PC1可以与R1通信，另外三台PC也同样可以访问R1。

15、现在相同VLAN间的PC可以与通，不同VLAN间的PC三层无法访问。

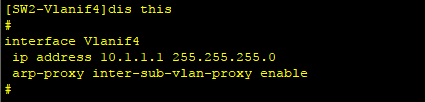

16、在SW2上的Super-VLAN 4下面配置Proxy ARP，让VLAN2和VLAN3实现三层互通。
int vlanif 4
arp-proxy inter-sub-vlan-proxy enable

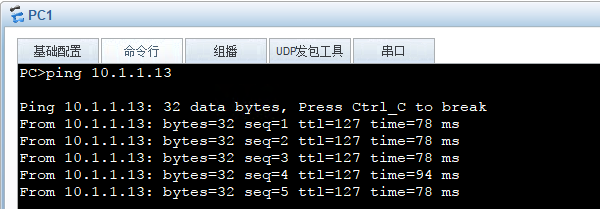

17、测试PC1已经可以Ping通PC3，VLAN2与VLAN3之间实现了三层互通。

配置MUX-VLAN

1、MUX VLAN提供了一种通过VLAN进行网络资源控制的机制。它既可实现VLAN间用户通信，也可实现
VLAN内的用户相互隔离。常见的场景有宾馆酒店，小区宽带接入和企业内部。他们的特点是一个宾馆
或者一个小区或一个公司同用一个VLAN，但每个房间，每户人家，每个部门又彼此隔离。

2、与Super VLAN相比，MUX VLAN属于二层交换机功能， Super VLAN属于三层功能，需要三层交换
机支持。MUX VLAN对用户间的访问控制灵活性好，但MUX VLAN配置较为复杂。

3、配置MUX-VLAN的注意事项：
● 如果指定VLAN已经用于Principal VLAN，那么该VLAN不能在Super-VLAN、 Sub-VLAN的配置中使
用，不建议在VLAN Mapping、 VLAN Stacking的配置中使用。
● 如果指定VLAN已经用于Group VLAN或Separate VLAN，那么该VLAN不能再用于创建VLANIF接口，或
者在Super-VLAN、Sub-VLAN的配置中使用，不建议在VLAN Mapping、VLAN Stacking的配置中使用。
● 禁止接口MAC地址学习功能或限制接口MAC地址学习数量会影响MUX VLAN功能的正常使用。
● 不能在同一接口上配置MUX VLAN和接口安全功能。
● 不能在同一接口上配置MUX VLAN和MAC认证功能。
● 不能在同一接口上配置MUX VLAN和802.1x认证功能。
● 接口使能MUX VLAN功能后，该接口不可再配置VLAN Mapping、VLAN、Stacking。

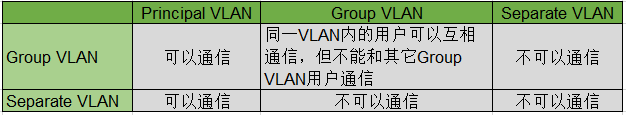

4、MUX-VLAN分为：Principal VLAN （主VLAN）和 Subordinate VLAN（从VLAN），从VLAN分为
Group VLAN（互通型从VLAN）和 Separate VLAN（隔离型从VLAN）。它们之间的通信关系如下表。

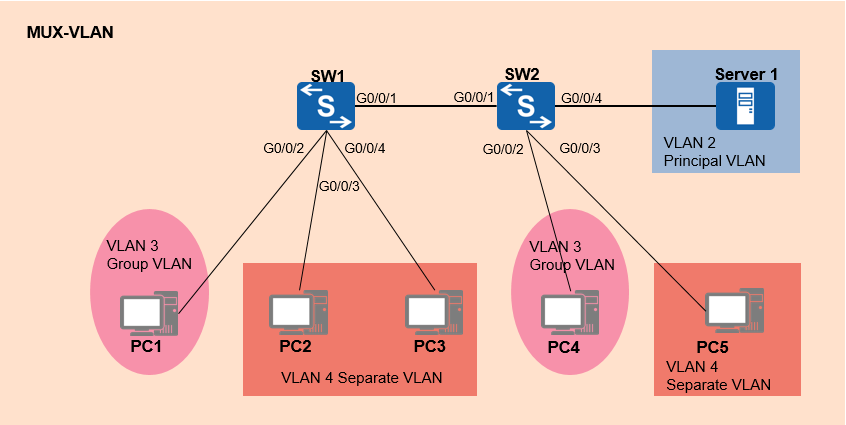

5、下面我们通过下面的拓扑来演示一下MUX-VLAN的配置方法，Server1位于主VLAN，PC1和PC4位于互
通型VLAN，PC2、PC3和PC5位于隔离型VLAN。

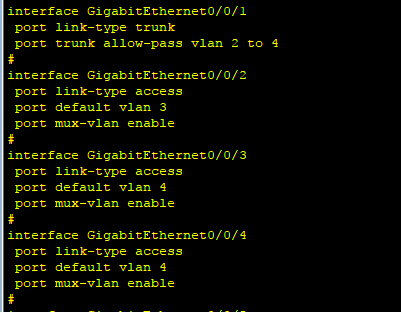

6、配置SW1，创建相关VLAN并启用MUX-VLAN。
vlan batch 2 3 4
int g0/0/2
port link-type access
port default vlan 3
port mux-vlan enable
int g0/0/3
port link-type access
port default vlan 4
port mux-vlan enable
int g0/0/4
port link-type access
port default vlan 4
port mux-vlan enable
int g0/0/1
port link-type trunk
port trunk allow-pass vlan 2 3 4

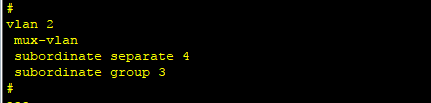

vlan 2
mux-vlan
subordinate separate 4
subordinate group 3

7、同样在SW2上进行相应的配。这里不再赘述。

8、为所有PC及Server配置相同的IP地址段。
PC1: 192.168.1.1 /24
PC2: 192.168.1.2 /24
PC3: 192.168.1.3 /24
PC4: 192.168.1.4 /24
PC5: 192.168.1.5 /24
Server1: 192.168.1.6 /24

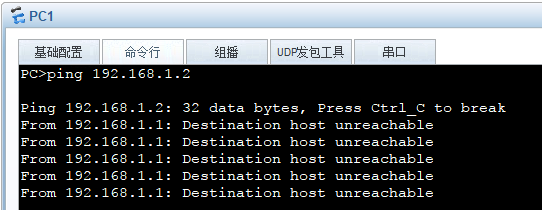

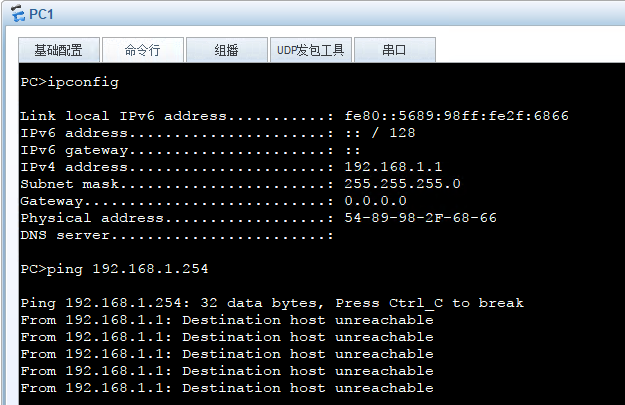

9、PC1无法Ping通PC2，因为从VLAN之间不能能信。但PC1可以与PC4通信，因为它们在互通型VLAN内，
符合规则。

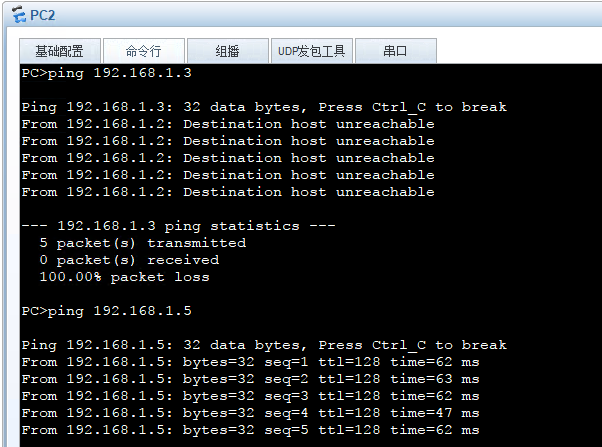

10、PC2无法与同组同VLAN的PC3通信，但可以与同VLAN不同组的PC5通信，符合规则。

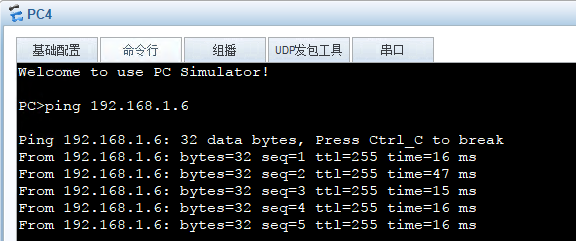

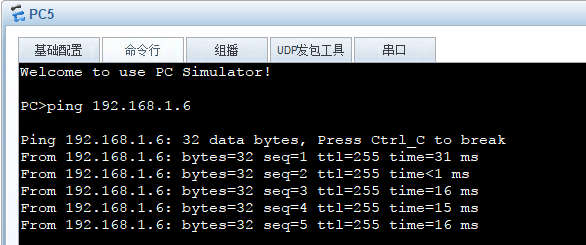

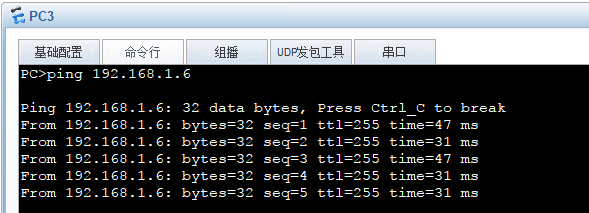

11、所有PC都可以Ping通Server1主机，说明所有从VLAN都可以与主VLAN通信，符合规则。

配置端口隔离

1、为了实现报文之间的二层隔离，用户可以将不同的端口加入不同的VLAN，但这样会浪费有限的
VLAN资源。采用端口隔离功能，可以实现同一VLAN内端口之间的隔离。用户只需要将端口加入到隔
离组中，就可以实现隔离组内端口之间二层数据的隔离。端口隔离功能为用户提供了更安全、更灵
活的组网方案。

2、端口隔离分为二层隔离三层互通和二层三层都隔离两种模式，如果用户希望隔离同一VLAN内的广播
报文，但是不同端口下的用户还可以进行三层通信，则可以将隔离模式设置为二层隔离三层互通。如
果用户希望同一VLAN不同端口下用户彻底无法通信，则可以将隔离模式配置为二层三层均隔离。华为
交换机设备缺省端口隔离模式为二层隔离三层互通，只需要将接口加入到隔离组中，就可以实现隔离
组内接口之间二层数据的隔离。

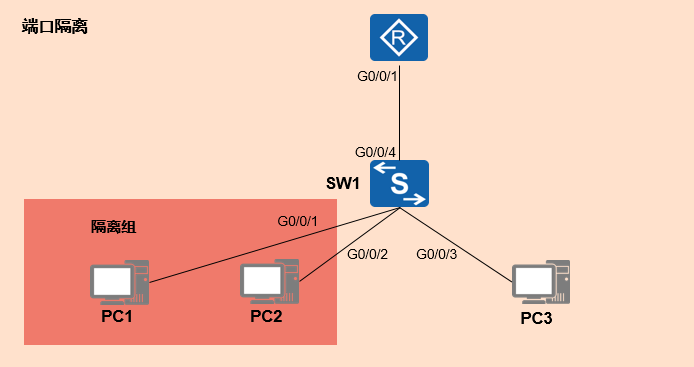

3、端口隔离的配置比较简单，如下图，我们将PC1与PC2添加到隔离组中，这样PC1与PC2就无法通信，
但是都可以与PC3通信，同时也可以访问互联网，三个PC都在同一个VLAN当中。

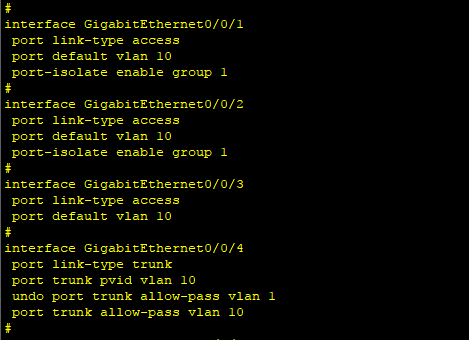

4、在SW1中创建VLAN并配置各个端口。
vlan 10
int g0/0/1
port link-type access
vlan default vlan 10
port-isolate enable ##缺省加入隔离组1，模式为二层隔离三层互通。
int g0/0/2
port link-type access
vlan default vlan 10
port-isolate enable
int g0/0/3
port link-type access
vlan default vlan 10

5、现在PC1与PC2虽然在同一个VLAN内，但由于被隔离，所以它们之间是无法互通的。

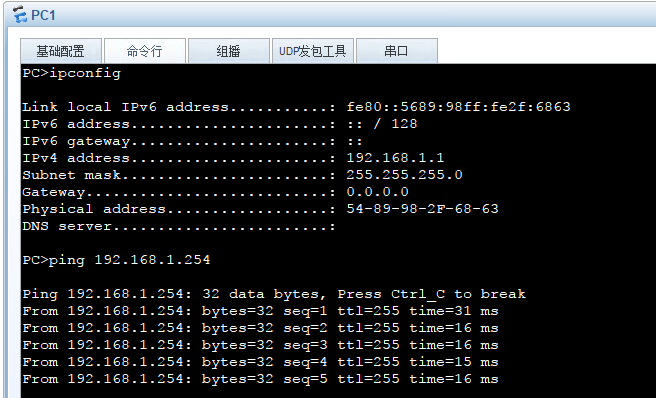

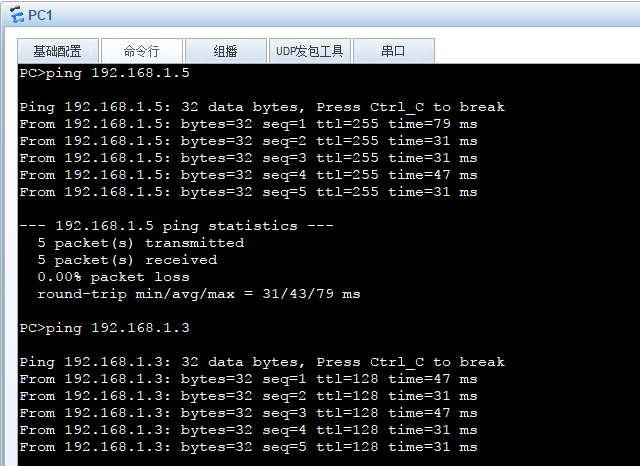

6、这里配置Router地址为192.168.1.5，确认被隔离的PC主机可以访问互联网。同时也可以
与PC3互通。

配置端口安全

1、端口安全（Port Security）通过将接口学习到的动态MAC地址转换为安全MAC地址（包括安全动态
MAC、安全静态MAC和Sticky MAC）阻止非法用户通过本接口和交换机通信，一般使用在接入层设备，
实现用户和接口的绑定，同时控制接口的用户接入数。相比通过静态MAC地址和user-bind手动配置用
户静态绑定，端口安全可以实现用户和接口的动态绑定。

2、相比通过DHCP snooping实现的用户和接口的动态绑定，端口安全的配置比较简单。另外端口安全
还可以提供限制用户接入数量的功能。

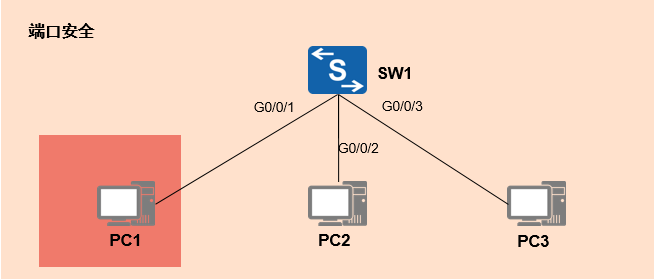

3、我们以下图为例，对g0/0/1端口进行端口安全配置。

4、首先配置VLAN，实现二层转发。
int g0/0/1
port link-type access
port devault vlan 10
int g0/0/2
port link-type access
port devault vlan 10
int g0/0/3
port link-type access
port devault vlan 10

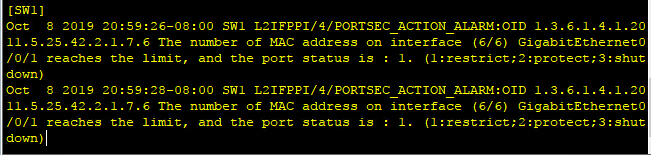

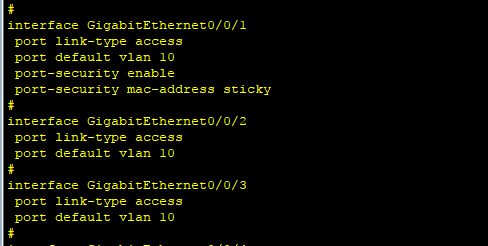

5、在接口g0/0/1上配置端口安全，这里限制数为1，实际中需要结合实际情况进行修改。
int g0/0/1
port-security enable
port-security mac-address sticky
port-security max-mac-num 1
