本篇我们来介绍一下MPLS-VPN的理论基础知识和基本配置原理。MPLS-VPN是指采用MPLS（多协议标记转换
）技术在骨干的宽带IP网络上构建企业IP专网，实现跨地域、安全、高速、可靠的数据、语音、图像多业务
通信，并结合差别服务、流量工程等相关技术，将公众网可靠的性能、良好的扩展性、丰富的功能与专用网
的安全 、灵活、高效结合在一起。BGP/MPLS IP VPN是一种L3VPN，它使用BGP在服务提供商骨干网上发布
VPN路由，使用MPLS在服务提供商骨干网上转发VPN报文。这里的IP是指VPN承载的是IP报文。
传统的VPN通过在所有站点间建立全连接隧道或者永久虚链路PVC的方式实现，不易维护和扩展，尤其是向
已有的VPN加入新的站点时，需要同时修改所有接入此VPN站点的边缘节点的配置。BGP/MPLS IP VPN基于
对等体模型，这种模型使得服务提供商和用户可以交换路由，服务提供商转发用户站点间的数据而不需要
用户的参与。相比较传统的VPN，BGP/MPLS IP VPN更容易扩展和管理。新增一个站点时，只需要修改提
供该站点业务的边缘节点的配置。BGP/MPLS IP VPN支持地址空间重叠、支持重叠VPN、组网方式灵活、
可扩展性好，并能够方便地支持MPLS TE，成为在IP网络运营商提供增值业务的重要手段，因此得到越来
越多的应用。
如上图示例所示，MPLS VPN的基本模型由三部分组成：CE、PE和P。
● CE（Customer Edge）：用户网络边缘设备，有接口直接与服务提供商网络相连。CE可以是路由器或交换
机，也可以是一台主机。通常情况下，CE“感知”不到VPN的存在，也不需要支持MPLS。
● PE（Provider Edge）：是服务提供商网络的边缘设备，与CE直接相连。在MPLS网络中，对VPN的所有处
理都发生在PE上，对PE性能要求较高。
● P（Provider）：服务提供商网络中的骨干设备，不与CE直接相连。P设备只需要具备基本MPLS转发能力，
不维护VPN信息。
● PE和P设备由服务提供商管理，CE设备仅由用户管理，除非用户把管理权委托给服务提供商。一台PE设备
可以接入多台CE设备。一台CE设备也可以连接属于相同或不同ISP的多台PE设备。

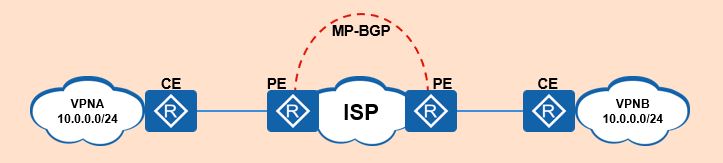

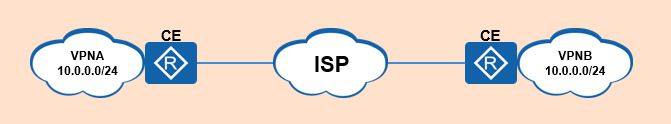

基本概念-地址空间重叠
VPN是一种私有网络，不同的VPN独立管理自己的地址范围，也称为地址空间（address space）。不同VPN
的地址空间可能会在一定范围内重合，例如，VPNA和VPNB都使用10.110.10.0/24网段地址，这就发生了地
址空间的重叠（address spaces overlapping）。
不同的VPN独立管理自己的地址范围，地址可以重叠：
● 两个VPN没有共同的Site
● 两个VPN有共同的Site，但此Site中的设备不与两个VPN中使用重叠地址空间的设备互访
● VPN的路由需要在PE设备之间批量更新，此时地址需要唯一
基本概念-RD和VPN-IPv4地址
传统BGP无法正确处理地址空间重叠的VPN的路由。假设VPN1和VPN2都使用了10.110.10.0/24网段的地址，
并各自发布了一条去往此网段的路由。虽然本端PE通过不同的VPN实例可以区分地址空间重叠的VPN的路由，
但是这些路由发往对端PE后，由于不同VPN的路由之间不进行负载分担，因此对端PE将根据BGP选路规则只
选择其中一条VPN路由，从而导致去往另一个VPN的路由丢失。PE之间使用MP-BGP（Multiprotocol
Extensions for BGP-4，BGP-4的多协议扩展）来发布VPN路由，并使用VPN-IPv4地址来解决BPG无法区
分不同VPN中相同的IP地址前缀的问题。
RD：
● RD用于区分使用相同地址空间的IPv4前缀
● 64比特长度
● RD的结构使得每个ISP可以独立的分配RD，但为了在CE双归属的情况下保证路由正常，必须保证RD全局
唯一。

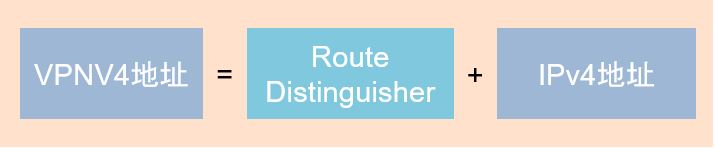

VPN-IPv4地址：
● 由64比特长度的RD加上IPv4地址构成
● 使用VPN-IPv4地址族传递VPN-IPv4地址

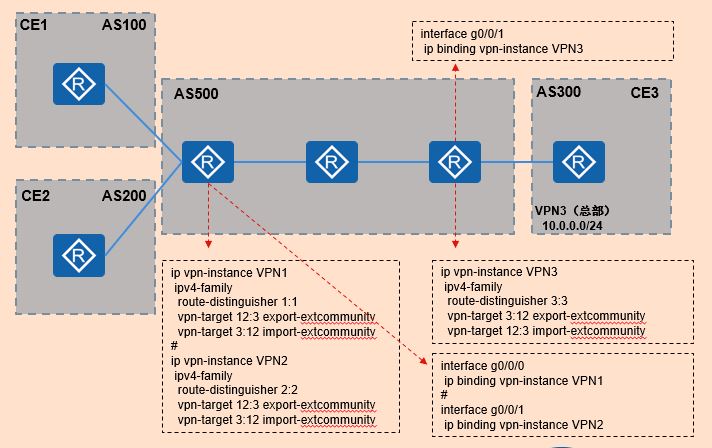

基本概念-VPN Target
BGP/MPLS IP VPN使用32位的BGP扩展团体属性－VPN Target（也称为Route Target）来控制VPN路由
信息的发布。每个VPN实例关联一个或多个VPN Target属性。有两类VPN Target属性：
● Export Target：本地PE从直接相连site学到IPv4路由后，转换为VPN IPv4路由，并为这些路由设置
Export Target属性。Export Target属性作为BGP的扩展团体属性随路由发布。
● Import Target：PE收到其它PE发布的VPN-IPv4路由时，检查其Export Target属性。当此属性与PE
上某个VPN实例的Import Target匹配时，PE就把路由加入到该VPN实例的路由表。
也就是说，VPN Target属性定义了一条VPN路由可以为哪些site所接收，以及PE可以接收哪些site发送来
的路由。使用VPN Target而不直接用RD作为BGP扩展团体属性的原因在于：
● 一条VPN-IPv4路由只能有一个RD，但可以关联多个VPN Target属性；BGP如果携带多个扩展团体属性，
可以提高网络的灵活性和可扩展性。
● VPN Target用于控制同一PE上不同VPN之间的路由发布。即，同一PE上的不同VPN之间可以设置相同的
VPN Target来实现路由的互相引入。
注：RD和RT的区别如下：
● RD（Route Distinguisher）：路由标识，RD长度为64bit，利用RD+IP前缀组合成VPN路由。RD的主要
作用可以实现IP地址复用，节约IP地址资源。
● RT（VPN Target）：RT 可以理解为路由引入策略，接收到VPN路由后需要将VPN路由中的RT和本地VPN
实例的import RT列表做对比，查看列表中是否包含该RT值。如果存在接收路由并引入到对应的VPN实例路
由表中，如果没有丢弃路由。
● RT分为 export和import方向，export 指本地通告的VPN路由所携带的RT值，import指本只接收标识
了该列表中RT值的路由条目。
基本概念-MP-BGP
传统的BGP-4（RFC1771）只能管理IPv4的路由信息，无法正确处理地址空间重叠的VPN的路由。
为了正确处理VPN路由，VPN使用RFC2858（Multiprotocol Extensions for BGP-4）中规定的MP-BGP，
即BGP-4的多协议扩展。MP-BGP实现了对多种网络层协议的支持，在Update报文中，将网络层协议信息反
映到NLRI（Network Layer Reachability Information）及Next Hop。
MP-BGP采用地址族（Address Family）来区分不同的网络层协议，既可以支持传统的IPv4地址族，又可
以支持其它地址族（比如VPN-IPv4地址族、IPv6地址族等）。关于地址族的一些取值可以参考RFC1700
（Assigned Numbers）。

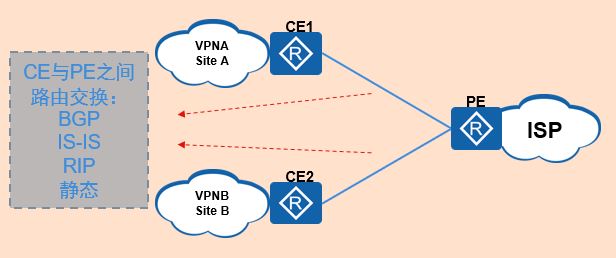

基本原理-PE与CE之间的信息交互
PE和CE之间通过标准的BGP，OSPF，IS-IS，RIP或者静态路由交换路由信息。这个过程中，PE需要将CE传
来的路由分别存储在不同的VRF，除此之外其他操作和普通的路由交换没有任何区别。静态路由、RIP、BGP
都是标准的协议，所有的CE端都可以使用相同的路由协议，但是需要在PE的每个VRF运行不同的实例，相互
之间没有干扰。

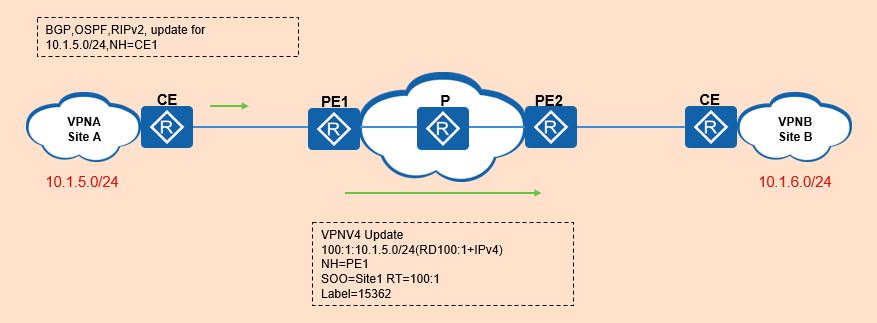

基本原理-交换路由信息及私网标签分配
PE从CE接收到IPv4路由后，对该路由加上相应VRF的RD（RD手动配置），使其成为一条VPNV4路由，然后在
路由通告中更改下一跳属性为自己，通常是自己的Loopback地址，并为这条路由加上私网标签，该标签由
MP-IBGP协议随机生成（无需配置），同时加上Export Route Target属性，然后发送给它所有的PE邻居。
VRP5.3中，在PE1上需要启动MPLS，然后MP-BGP即可以为私网路由分配标签。PE之间便可以正确交互私网
路由信息。SOO主要用于防止VPN某站点有多个CE接入不同的PE时，从CE发往PE的VPN路由可能经过骨干网
又回到了该站点的路由环路。
MPLS-VPN配置示例

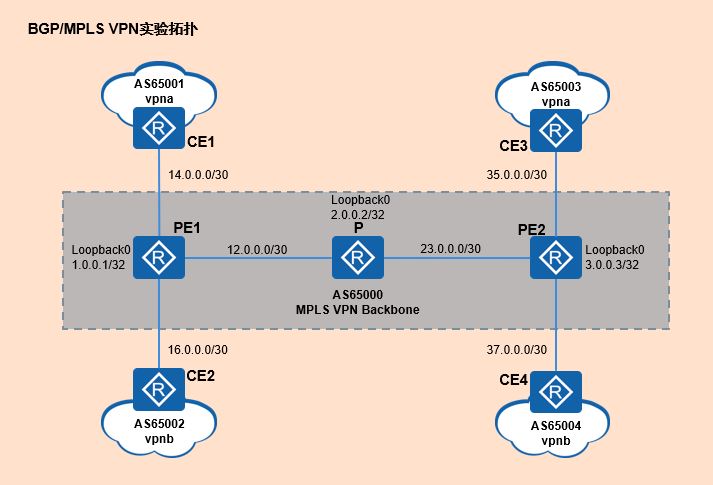

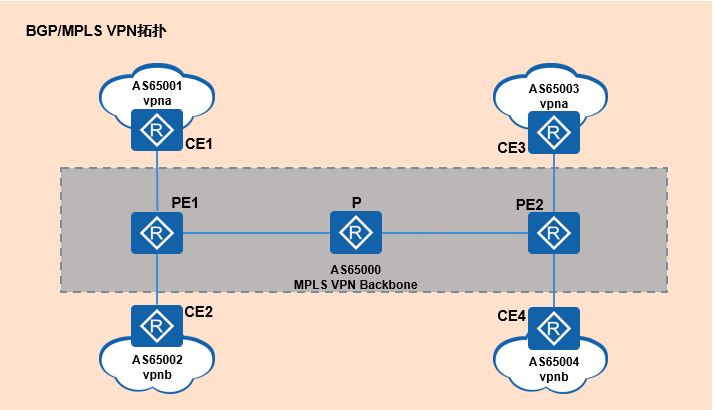

配置要求如下图所示
• CE1连接公司总部研发区、CE3连接分支机构研发区，CE1和CE3属于vpna
• CE2连接公司总部非研发区、CE4连接分支机构非研发区，CE2和CE4属于vpnb
• 通过部署BGP/MPLS IP VPN，实现总部和分支机构的安全互通，同时要求研发区和非研发区间数据隔离。
配置思路，采用如下的思路配置BGP/MPLS IP VPN：
• P、PE之间配置OSPF，实现骨干网的IP连通性。
• PE、P上配置MPLS基本能力和MPLS LDP，建立MPLS LSP公网隧道，传输VPN数据。
• PE1和PE2上配置VPN实例，其中，vpna使用的VPN-target属性为111:1，vpnb使用的VPN-target属性
为222:2，以实现相同VPN间互通，不同VPN间隔离。同时，与CE相连的接口和相应的VPN实例绑定，以接
入VPN用户。
• PE1和PE2之间配置MP-IBGP，交换VPN路由信息。
• CE与PE之间配置EBGP，交换VPN路由信息。

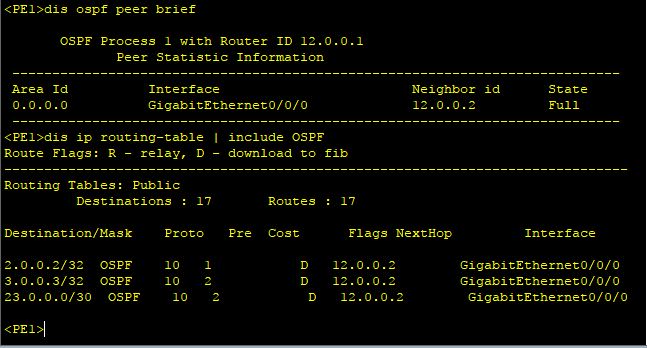

1、首先配置好各接口的IP地址，然后在MPLS骨干网上配置OSPF，实现骨干网PE和P的互通。以PE1为例，
以同样方式配置好P和PE2。
interface GigabitEthernet0/0/0
ip address 12.0.0.1 255.255.255.252
interface GigabitEthernet0/0/1
ip address 14.0.0.1 255.255.255.252
interface GigabitEthernet0/0/2
ip address 16.0.0.1 255.255.255.252
interface LoopBack0
ip address 1.0.0.1 255.255.255.255
ospf 1
area 0.0.0.0
network 1.0.0.1 0.0.0.0
network 12.0.0.1 0.0.0.0

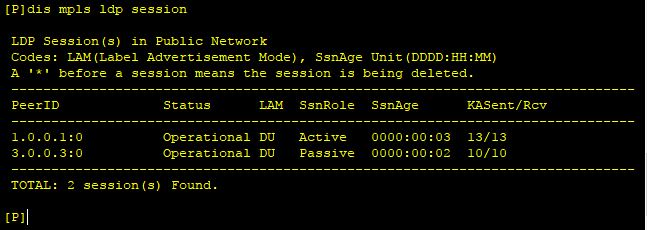

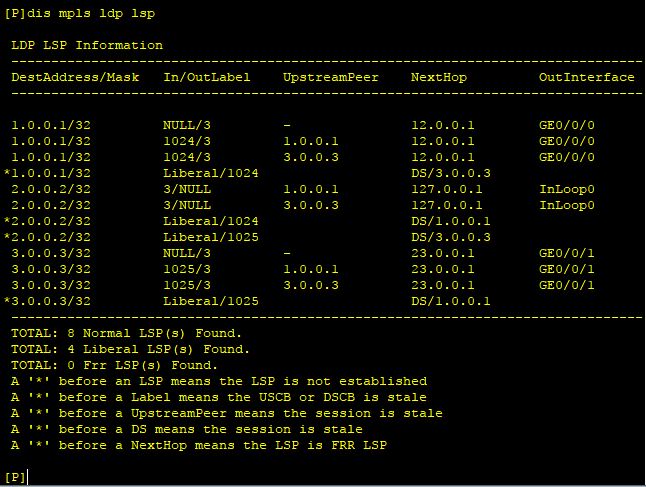

2、在MPLS骨干网上配置MPLS基本能力和MPLS LDP，建立LDP LSP。 以P为例配置如下，以同样方式配置
好PE1和PE2。
mpls lsr-id 2.0.0.2
mpls
mpls ldp
interface GigabitEthernet0/0/0
mpls
mpls ldp
interface GigabitEthernet0/0/1
mpls
mpls ldp

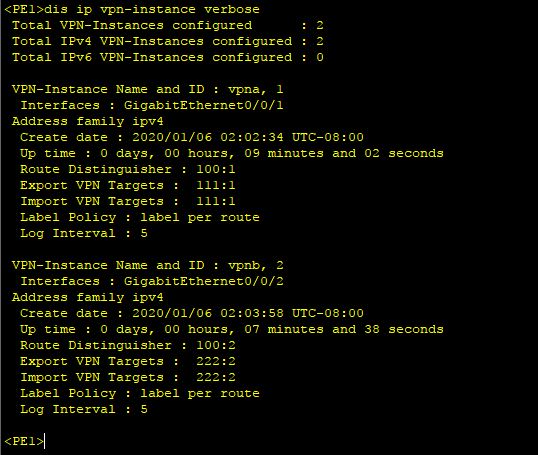

3、在PE设备上配置VPN实例，将CE接入PE。以PE1为例，以同样方式配置好PE2。
ip vpn-instance vpna
ipv4-family
route-distinguisher 100:1
vpn-target 111:1 export-extcommunity
vpn-target 111:1 import-extcommunity
#
ip vpn-instance vpnb
ipv4-family
route-distinguisher 100:2
vpn-target 222:2 export-extcommunity
vpn-target 222:2 import-extcommunity
#
interface GigabitEthernet0/0/1
ip binding vpn-instance vpna
ip address 14.0.0.1 255.255.255.252
#
interface GigabitEthernet0/0/2
ip binding vpn-instance vpnb
ip address 16.0.0.1 255.255.255.252

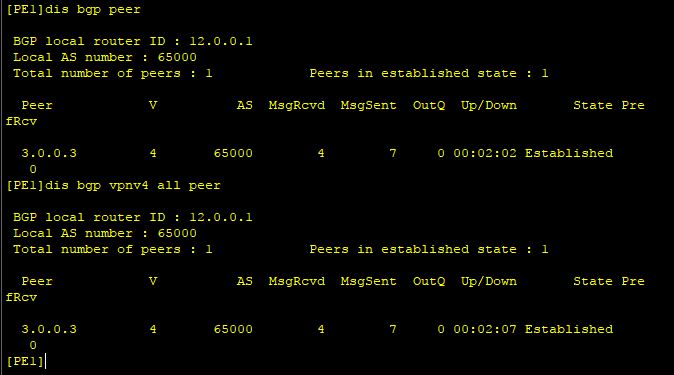

4、 在PE之间建立MP-IBGP对等体关系，以PE1为例，以同样方式配置好PE2。
bgp 65000
peer 3.0.0.3 as-number 65000
peer 3.0.0.3 connect-interface LoopBack0
#
ipv4-family unicast
undo synchronization
peer 3.0.0.3 enable
ipv4-family vpnv4
policy vpn-target
peer 3.0.0.3 enable

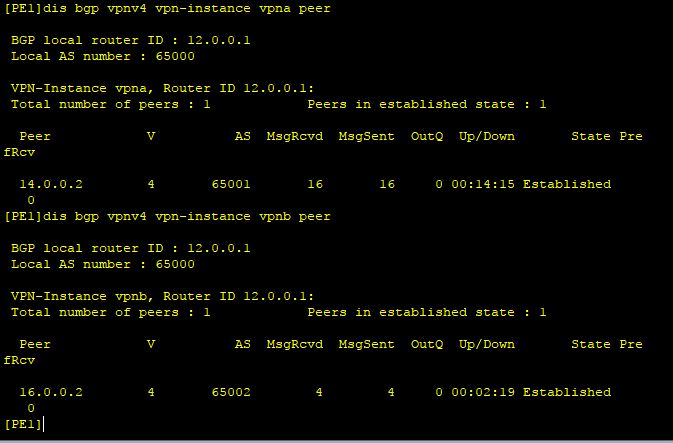

5、 在PE与CE之间建立EBGP对等体关系，引入VPN路由。以CE1和PE1为例，PE2、CE2、CE3和CE4与CE1做
同样的配置。
CE1：
ospf 1
area 0.0.0.0
network 0.0.0.0 255.255.255.255
bgp 65001
peer 14.0.0.1 as-number 65000
#
ipv4-family unicast
undo synchronization
peer 14.0.0.1 enable
PE1：
bgp 65000
ipv4-family vpn-instance vpna
peer 14.0.0.2 as-number 65001

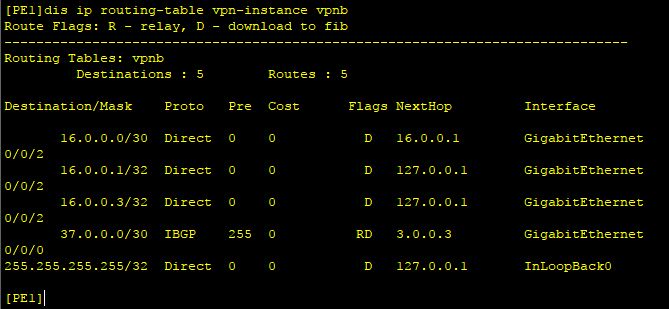

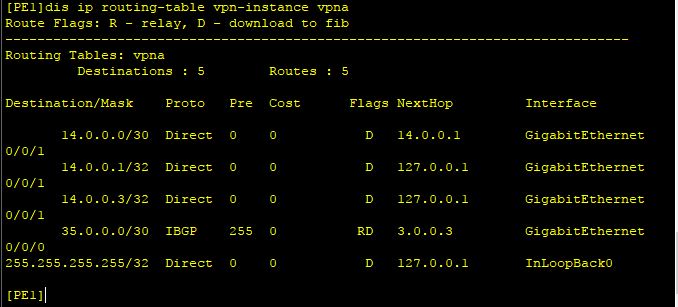

6、在PE设备上执行display ip routing-table vpn-instance命令，可以看到去往对端CE的路由。

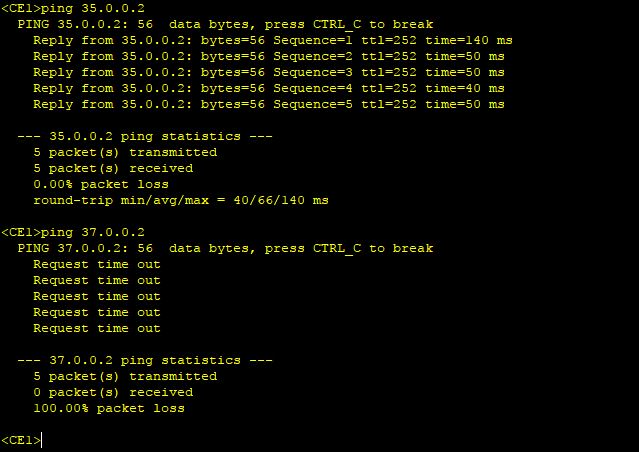

7、验证同一VPN的CE能够相互Ping通，不同VPN的CE不能相互Ping通。例如CE1与CE3可以互相Ping通，
但不能Ping通CE2与CE4。CE2与CE4可以互相Ping通，但不能Ping通CE1与CE3。
