Routing Information Protocol(RIP)，路由信息协议，是一种内部网关协议（IGP），属于动态路由选
择协议的一种，用于自治系统（AS）内的路由信息的传递。同样RIP属于Distance Vector的路由协议，使
用“跳数”(即metric)来衡量到达目标地址的路由距离。。RIP分为Version 1与Version 2，不过目前已经
普遍使用的都是版本2，版本1已经被淘汰。使用RIP协议的路由器只关心自己周围的世界，只与自己相邻的
路由器交换信息，范围限制在15跳之内，再远就会被认为不可达。
基本设定
1、我们以下图为例，来做一个RIP路由的基本设置，如下图R1与R2之间的网络为192.168.1.0/24，R2与R3
之间的网络为192.168.2.0/24。现在我们在这三台Router上都启用RIP。

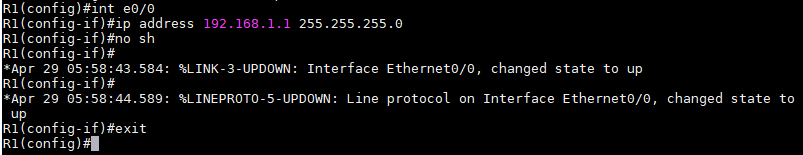

2、首先配置三台路由器各接口的IP地址，例如下图：
int e0/0
ip address 192.168.1.1 255.255.255.0
no sh

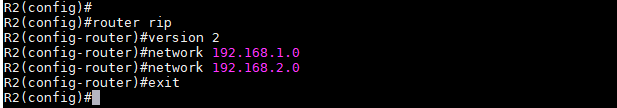

3、IP地址配置完成后，在三台路由器上配置RIP， version 2指定RIP的版本，如果不指定版本2，默认就
是版本1，network指定参与RIP路由的网络。
router rip
version 2
network 192.168.1.0
network 192.168.2.0

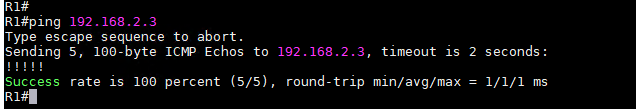

3、配置完成后，确认R1可以Ping通R3，说明RIP简单配置成功。

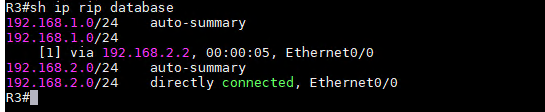

4、查看RIP数据库，可以看到RIP的路由表项。
Unicast和Broadcast

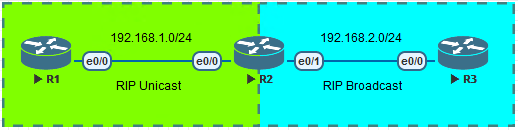

1、如上图所示，R1与R2之间使用单播的方式交换RIP封包，R2与R3之间使用广播的方式交换RIP封包。如
果路由器不支持Multicast就可以使用单播或广播的方式。
2、修改成Unicast的方式就是手动设置neighbor并加入对方的IP地址，注意需要在两端的路由器上都进行
配置。
router rip
neighbor 192.168.1.2
3、配置成广播的方式如下，需要在接口下进行配置。同样需要在两端的路由器上都进行配置。
int e0/1
ip rip v2-broadcast

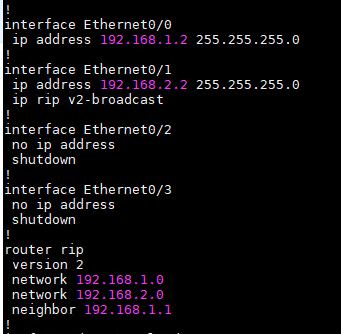

4、配置完以后，R2的配置如下图。
Passive Interface

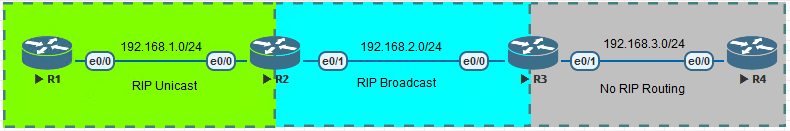

1、在实际的网络环境中，并不是所有的Router都需要参与RIP，如下图R4不参与RIP路由，也就是R3不需
要在192.168.3.0/24网络执行RIP，这样就不需要向其发送RIP封包，这时就可以在R3上配置Passive In
terface。配置方法为指定R3的e0/1接口为passive-interface。命令如下：
router rip
passive-interface e0/1
2、如果需要设置为passive-interface的接口比较多，可以先将所有接口都设置为passive-interface，
再将需要RIP的接口no掉就可以了。
router rip
passive-interface default
no passive-interface e0/0
Authentication
1、RIP同样支持密码认证，只有通过密码认证的Router之间才可以交换更新路由信息。配置方法与EIGRP
相同，需要配置Key Chain和encryption。首先在两台Router上配置Key Chain。
key chain Test
key 1
key-string testkey
2、Key Chain设置完成后，再在两个路由器的RIP接口上应用Key Chain和encryption。密码可以是Text
明文模式，也可以是MD5加密模式，当然使用MD5较为安全。
interface e0/0
ip rip authentication key-chain Test
ip rip authentication mode md5
Metric
1、RIP使用Hop Count的方式来计算Metric，Hop Count就是路由到达目的地所需要的跳路，RIP的Hop
Count最大为15，大于等于16的跳数就会被认为是目的地不可达（Unreachable）。以下图中的拓扑为例，
R1到达192.168.2.0/24网络需要1跳，所以Metric为1。同样，R1到达192.168.4.0/24也是需要1跳，所
以Metric也是1。R1到达192.168.5.0/24网络需要两跳，所以Metric就是2。

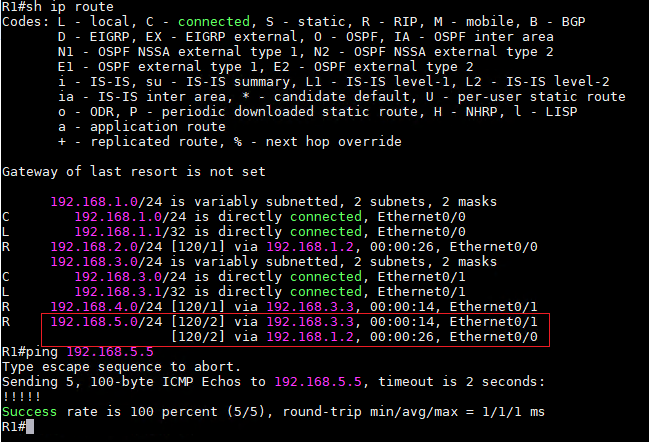

2、这里R1有两条Metric相同的路径可以到达192.168.5.0/24网络，所以R1到达192.168.5.0/24网络会
以Load Balance的方式进行路由，Packet会以Round Robin的方式发送到R2和R3。
3、RIP的Metric并不是由BW计算出来的，所以不能通过修改BW来改变Metric。需要使用Offset来进行修
改。这里我们修改一下R4对于192.168.5.0/24的Offset。将offset设置为5。如下配置命令的意思就是将
符合access-list 1的由R4 out出去的路由Metric加5。
access-list 1 permit 192.168.5.0
router rip
offset-list 1 out 5

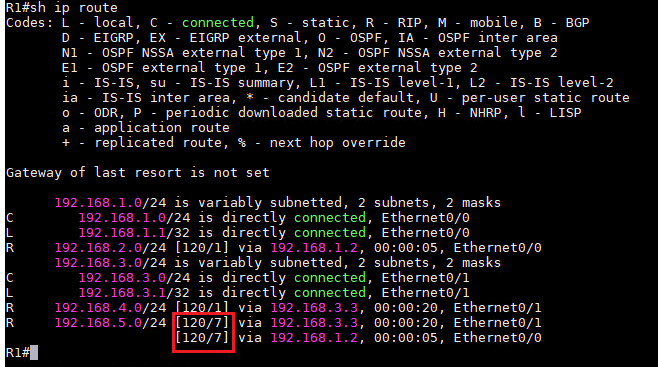

4、配置完成后，可以看到R1到达192.168.5.0/24网络的Metric由原来的2变成了7。
Summarization汇总
1、使用汇总可以减少路由条目的数量，从少减少Router的负载，降低CPU、内存和带宽的使用。RIP默认使

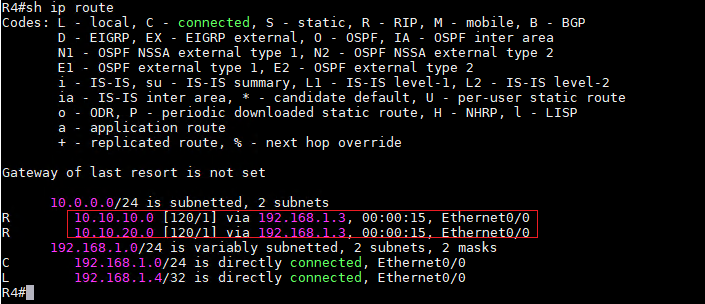

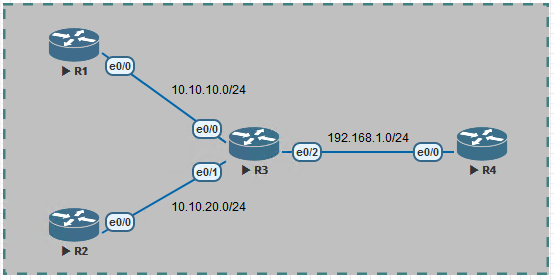

用了自动汇总（auto-summary）。如下图拓扑，我们将所有Router的auto-summary都关掉。查看R4的路由
表，可以看到R3将10.10.10.0和10.10.20.0分两个网段传给R4。
2、现在我们在R3上将路由进行手动汇总。
int e0/2
ip summary-address rip 10.10.0.0 255.255.0.0

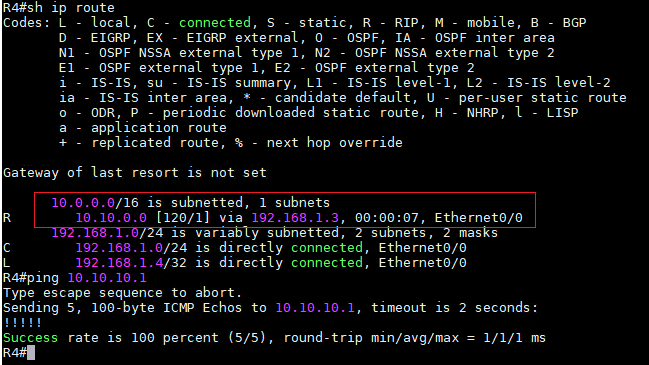

3、手动汇总完成后，在R4上再次查看，可以看到原来的两条路由已经汇总成一条10.10.0.0/16。

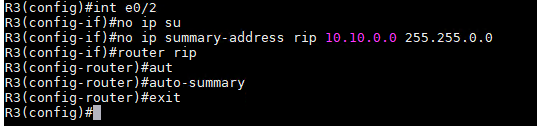

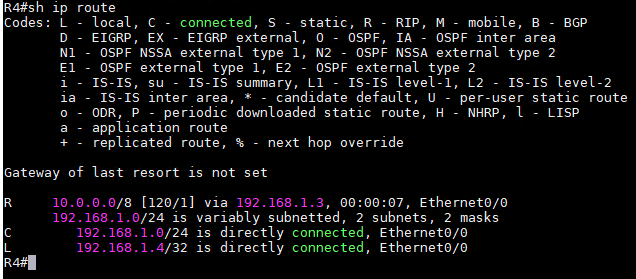

4、如果改成auto-summary，汇总会以地址的类来进行汇总，所以自动汇总后的路由会变为10.0.0.0/8。
Default-information Originate

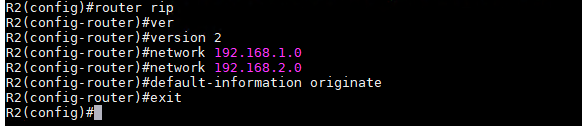

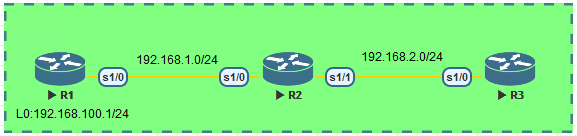

1、Default-information Originate是用来发布Default route的。如下图，假设R2想要发布Default
route给R1和R3。就需要在R2上进行如下配置。
router rip
default-information originate

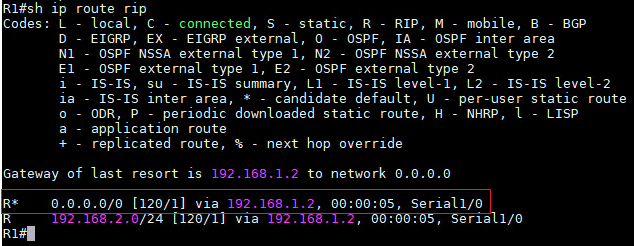

2、然后R2和R3就会收到此条Default route。

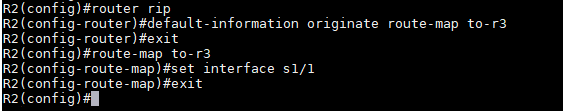

3、如果想控制RIP只在特定的接口发而Default Route，就需要加上Route Map，例如如果R2只向s1/1发
而Default route。配置后，只有R3会收到Default Route，R1则不会。
router rip
default-information originate route-map to-r3
route-map to-r3
set interface s1/1

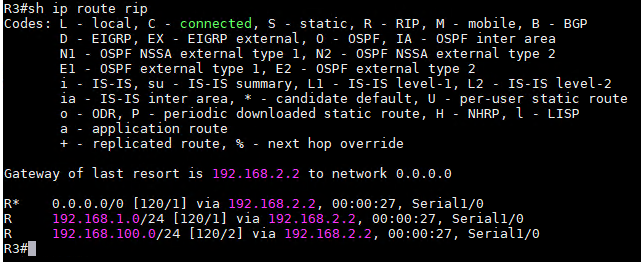

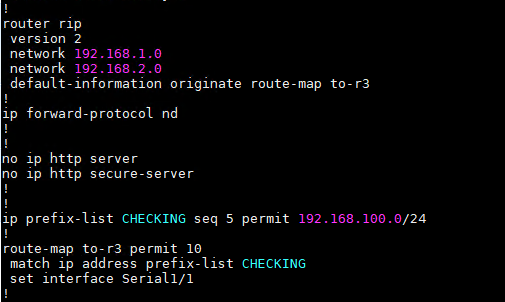

4、如果要给发布Default route设置一个条件，只有当满足条件时才会发布Default route，比如现在设
置R2只有在接收到R1的L0的路由时，才会向R3发布Default route。如果R2没有接收到R1的L0的路由，则
不会向R3发布Default route。
route-map to-r3
match ip address prefix-list CHECKING
ip prefix-list CHECKING permit 192.168.100.1/24

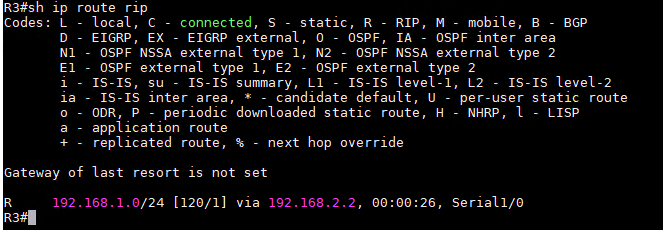

5、现在我们将R1的LO关闭，再来看看R3的路由表。然后no shutdown L0再进行观察。
Routefilter路由过滤

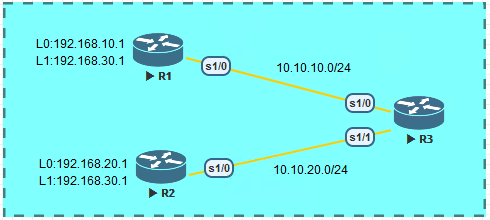

路由过滤是指限制RIP只发布某些路由，也可以限制Router只接收某些路由。设置路由过滤的方法主要有3

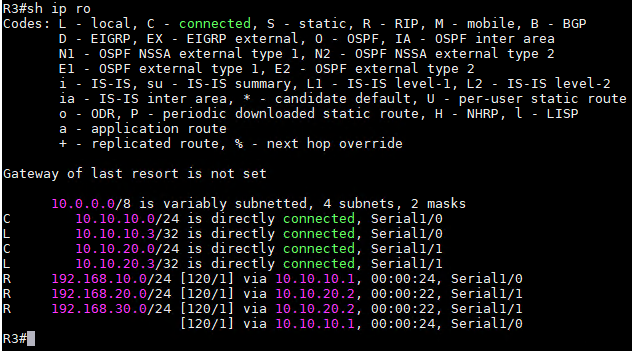

种，Distribute-list、Distance和Offset-list三种。我们以下面的拓扑为例，来看一下路由过滤是如
何实现的。
Distribute-list

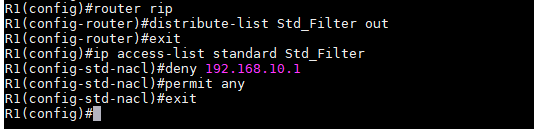

1、Distribute-list的配置方式包括Standard Access List、Extended Access List和Prefix List
。现在R1上配置Standard Access List、然后将这个List放入RIP的Distribute-list。就完成了路由过
滤，如下图我们通过Standard Access List禁止R1发布L0：192.168.10.1的路由。
router rip
distribute-list Std_Filter out
ip access-list standard Std_Filter
deny 192.168.10.1
permit any

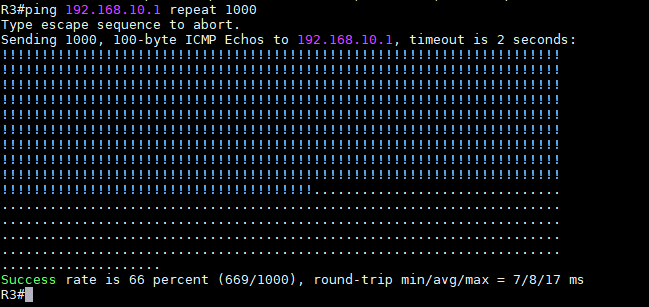

2、在R3上查看，可以看到等FLUSH过后，R3就无法与192.168.10.1进行通信了。
3、配置Extended Access List，可以把Route Source放进去，能够进行一些更详细的设定。例如现在我
们配置R3不接受来自R1的192.168.30.1。但是接受来自R2的192.168.30.1。
access-list 100 deny ip host 10.10.10.1 host 192.168.30.1
router rip
distribute-list 100 in

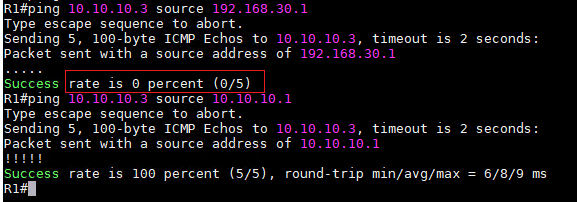

4、设置完成后，R1通过192.168.30.1已经无法与R3通信。
5、下面我们再通过Prefix List的方式将192.168.30.0/24屏蔽掉，这样不管是来自R1还是R2的192.168.
30.0网络都将被屏蔽。
ip prefix-list FILTER seq 5 deny 192.168.30.0/24
ip prefix-list FILTER seq 10 permit 0.0.0.0/0 le 32

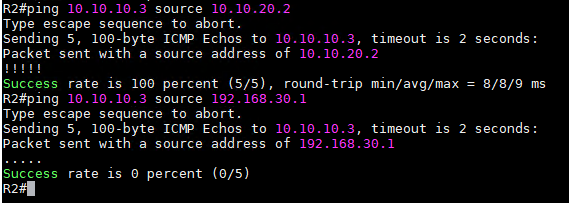

6、配置完成后，可以看到从R2上通过192.168.30.1也已经无法与R3通信。
Distance

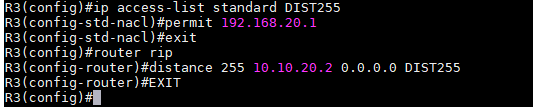

1、由于Router不会把Administrative Distance等于255的路由加入到路由表，所以我们可以采用这
种方式将某些Router的AD设置为255，从而达到屏蔽的效果。下面我们在R3上将192.168.20.1的AD设置
成255。
ip access-list standard DIST255
permit 192.168.20.1
router rip
distance 255 10.10.20.2 0.0.0.0 DIST255

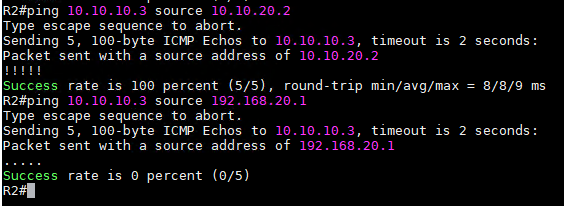

2、配置完成后，可以看到从R2上通过192.168.20.1也已经无法与R3通信。

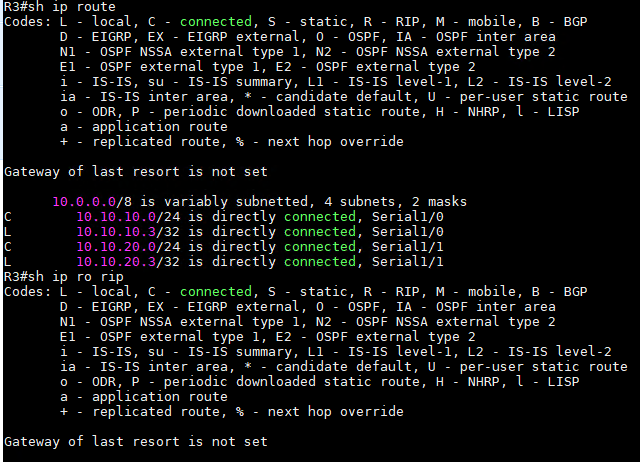

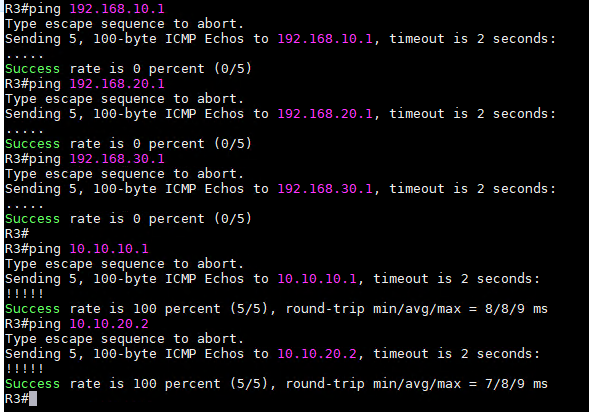

3、通过以上的设置，现在我们已经将R1和R2的L0和L1全部屏蔽掉了。现在R3只能与直连的路由进行通信。
另外还有一种方法是通过Offset-list进行过滤，方法就是前面介绍过的设置Metric大于等于16的方法。
这里就不重复演示了。
Timer
最后再说一下RIP的Timer，RIP一共有4种Timer，分别为：Update Timer、Invalid Timer、Hold-down
Timer、Flush Timer
● Update Timer
Router多久发送一次路由更新，默认为30秒。
● Invalid Timer
默认超过180秒没有收到某条路由的更新，Router就会把这条路由变成Invalid状态，将其Metric变为16。
并通知其它Router这条路由出现问题。
● Hold-down Timer
当Invalid Timer倒数到0，或者收到其它Router的通知某条路由的Metric变为16，Router就会将这条路
由设置为Hold-down状态。进入Hold-down状态的路由不会再接受任何更新。默认为180秒。
● Flush Timer
当没有再收到某条Route的更新，Flush timer便开始倒计时，当倒数到0后，这条路由就会被删除。
Flush timer默认为240秒。注意Flush timer与Invalid timer是同时开始倒计时的，也就是说当Invalid
timer倒数到0后，Flush timer还有60秒，再过60秒，这条路由将会被删除。
如果需要修改Timer，需要在所有路由器上都执行，并设置相同的数值。
格式为：
timers basic update invalid hold-down flush
例如：
router rip
timers basic 10 60 60 80
