基本介绍
IOU是指IOS On Unix，即可以在Unix系统上运地IOS。IOU不但可以模拟Router，还可以模拟Switch。
Cisco IOU是思科公司测试IOS时使用的模拟器，Cisco IOU基于Ubuntu Linux系统，操作相对不方便，
为了简化操作，有大神将IOU从Linux系统中提取了出来，并开发出了今天我们介绍的Web-IOU。Web-IOU
相比我们前面介绍过的GNS3或EVE-NG来说，是一填非常轻量级的IOU模拟器，部署使用简单，但同时功能
也相对简单一些，但对于模拟路由器与交换机的配置是富富有余的。本篇我们就来介绍 下IOU Web Inte
rface的安装和使用方法。可以通过搜索IOU Web Interface或Web IOU等相关关键字来下载安装程序，
也有OVF模板，有些下载的是Web IOU VM的虚拟机磁盘文件。这里我们介绍使用虚拟机磁盘文件来部署Web
IOU的方法。这里我下载的文件如下图，可以看到这是从VirtualBox中导出的虚拟机磁盘文件，我们计划
将其导入到VMware ESXi中。
创建虚拟机
1、在VMware中创建一个新的虚拟机，在配置虚拟机硬件时，删除原有的硬盘，然后选择添加硬盘，选择现
有硬盘。选择我们下载好的vmdk文件。依次添加两个vmdk。

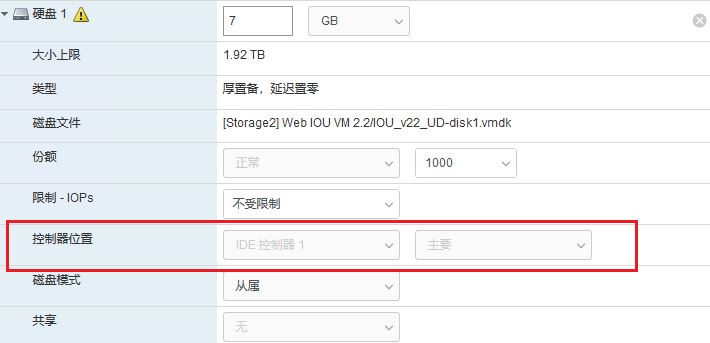

2、添加完磁盘后，修改硬盘的参数，将“控制器”改为“IDE控制器”，默认为“SCSI控制器”。注意这一步与
我下载的vmdk文件有关，可能由于原虚拟机是在VirtualBox中创建，所以在VMware里无法使用默认的SCSI
控制器。这里可以反复尝试修改成正确的值，如果参数不对，虚拟机将无法开机。

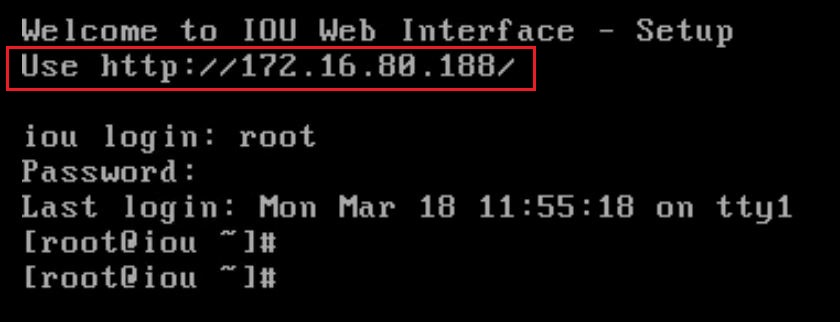

3、虚拟机配置完成后，打开虚拟机电源，虚拟机会自动启动到系统中。默认的账号为root/cisco
4、如果如上图红框位置没有显示任何IP地址，需要登录到系统后，执行以下命令，并重启系统。
[root@iou /]# rm -f etc/udev/rules.d/70-persistent-net.rules
5、重启后，修改网卡配置文件，改成需要的IP地址，并重启网络服务。
[root@iou ~]# vi /etc/sysconfig/network-scripts/ifcfg-eth0
[root@iou ~]# service network restart.

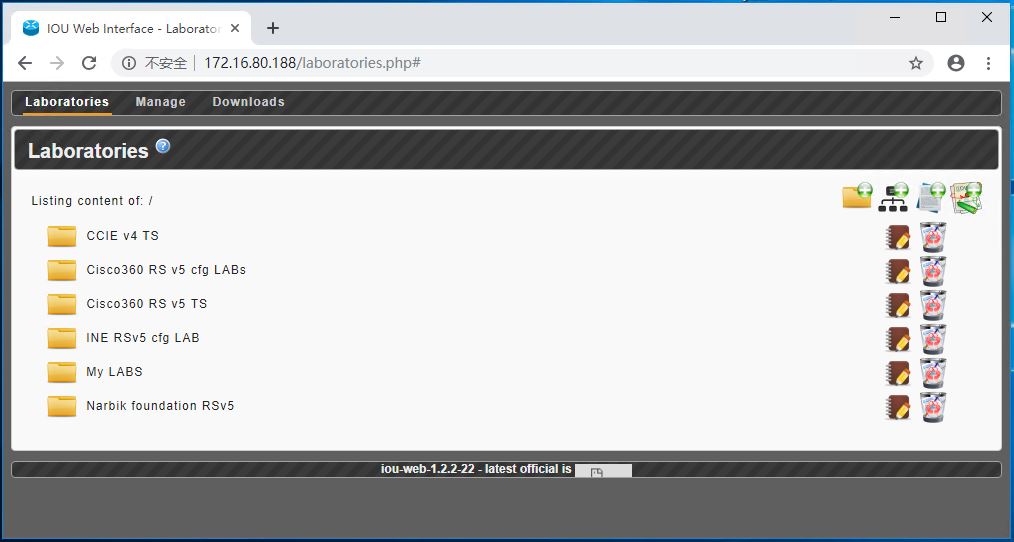

6、一切准备就绪，通过浏览器登录Web-IOU。Web-IOU的界面简洁明了，主要包括三个功能区域，Labora
tories项主要是拓扑列表，Manage项是IOU的一些管理工具，包括导入license等，Download项中可以导入
和导出拓扑以及配置信息

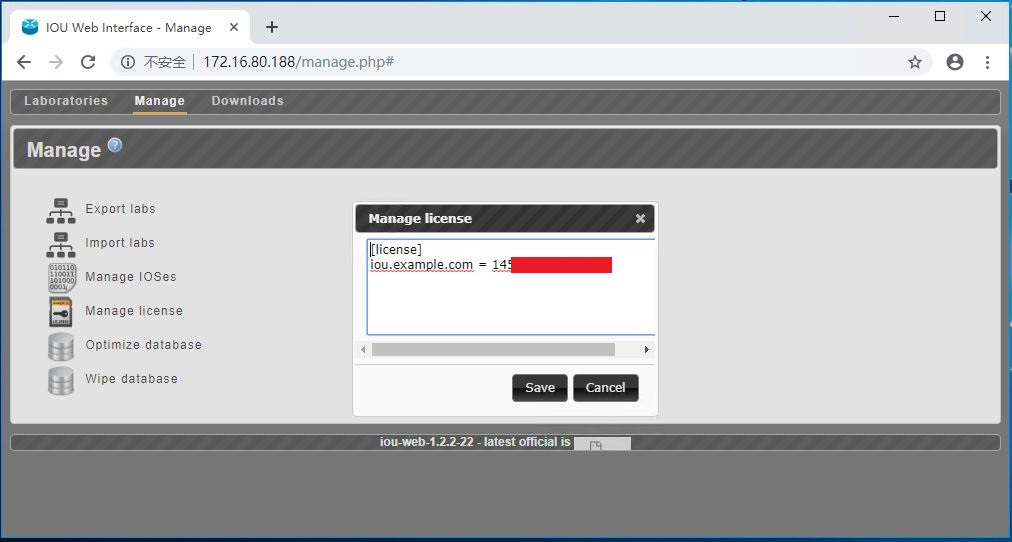

7、导入License，点击“Manage”–“Manage license”。没有License，IOU是无法启动的。
8、导入IOU，点击“Manage”–“Manage IOSes”，输入合适的名称和描述，然后选择IOU文件进行上传。
创建拓扑

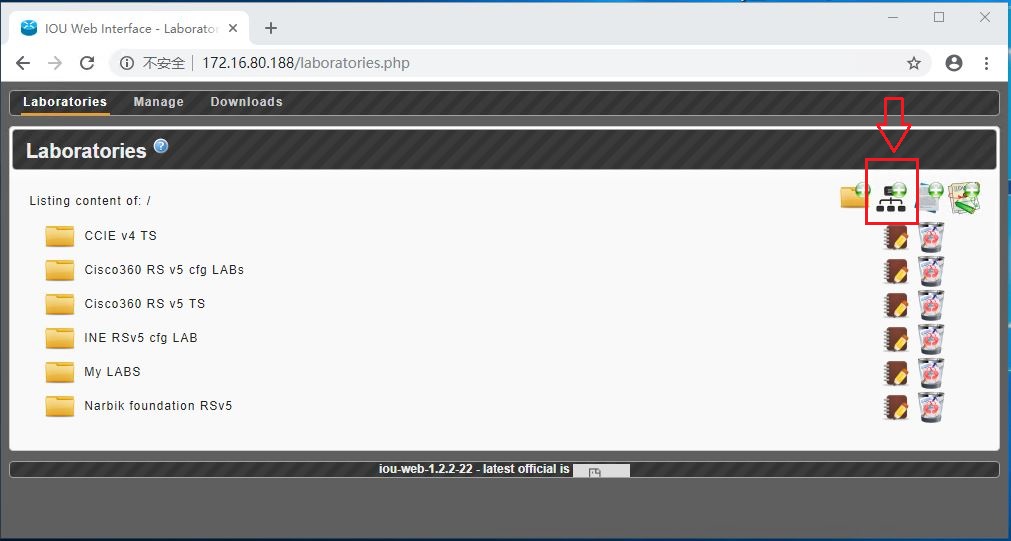

1、以上准备工作完成后，就可以创建创建拓扑，添加设备开始使用了。点击“Laboratories”，然后点击
右侧上方的图标“Add new lab”。

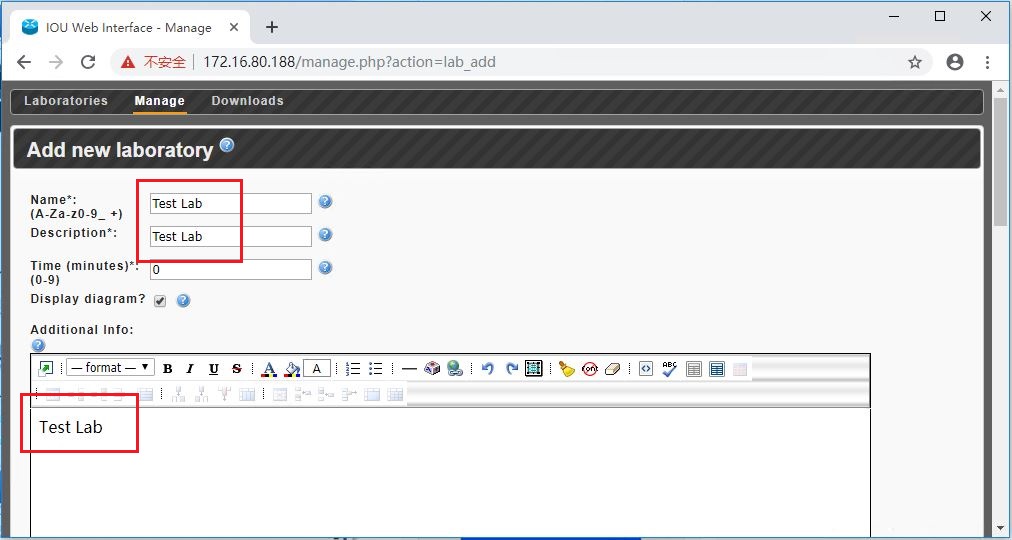

2、名称，描述，附加信息，这三项随便填就可以，按自己的要求填写。

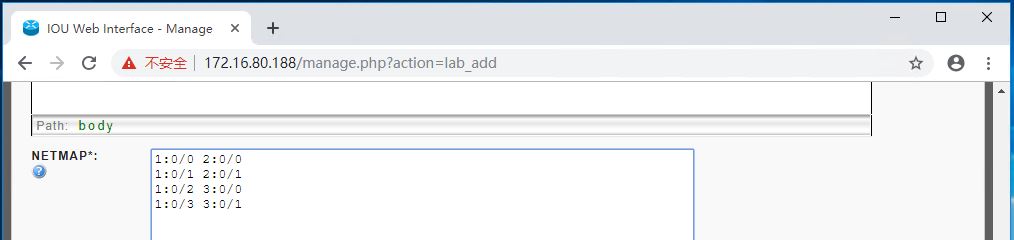

3、NETMAP这里比较关键，这里是设定设备间的连接端口对应关系，如下图：
1:0/0 2:0/0 代表第一个设备的第一个模块的第1个端口，连接第二个设备的第一个模块的第1个端口
1:0/1 2:0/1 代表第一个设备的第一个模块的第2个端口，连接第二个设备的第一个模块的第2个端口
1:0/2 3:0/0 代表第一个设备的第一个模块的第3个端口，连接第三个设备的第一个模块的第1个端口
1:0/3 3:0/1 代表第一个设备的第一个模块的第4个端口，连接第三个设备的第一个模块的第2个端口

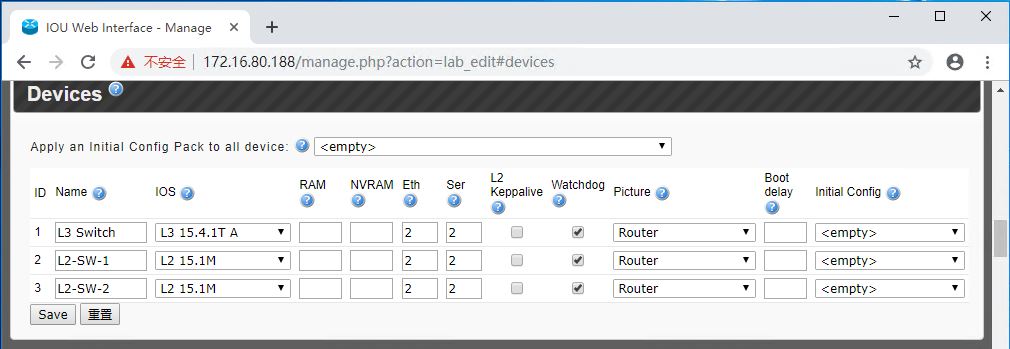

4、点击“Add”后，就会生成一个设备表格， ID Name为设备名称，自己定义。IOS为选择要使用的IOU。
RAM和VNRAM留空即可。Eth是网络模块的数量，一个模块4个端口。Ser是Serial卡的数量。然后点击
“Save”保存即可。下面的Images项不需要选择。

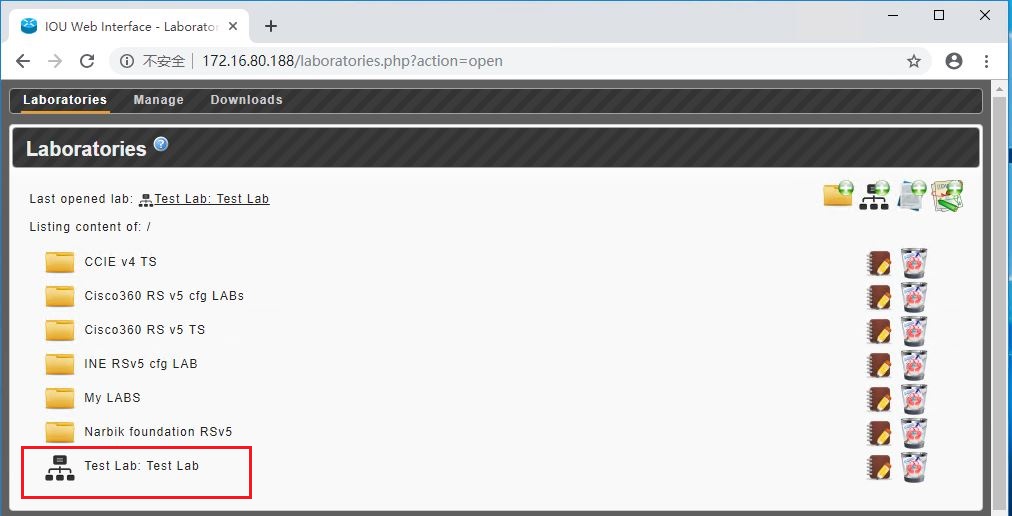

5、在拓扑界面可以看到刚刚新建的拓扑。

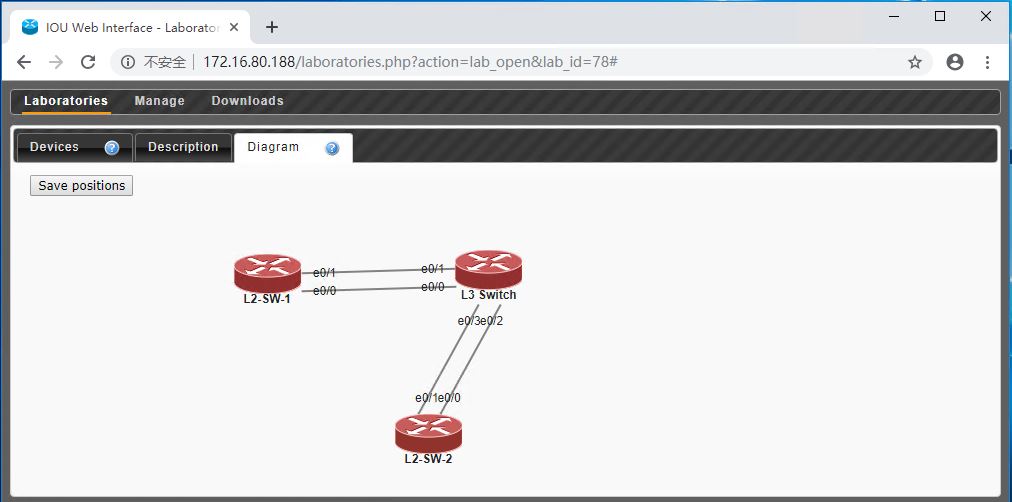

6、点击即可进入拓扑，可以随意拖动设备的位置， 然后点击“Save positions”保存，下次进入就会还是
这样的位置状态。

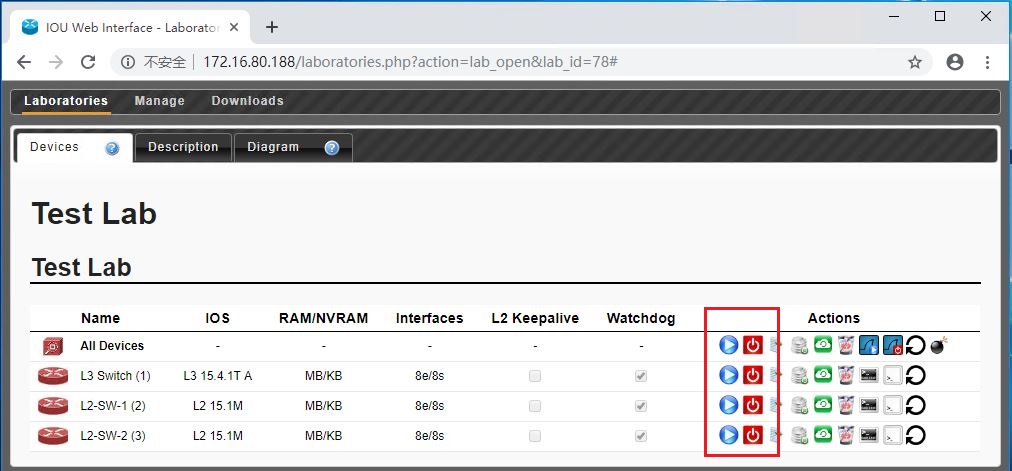

7、点击Devices，选择开启设备，可以选择逐个开启，也可以一键开启所有设备。设备启动后，颜色由红色
变为蓝色。

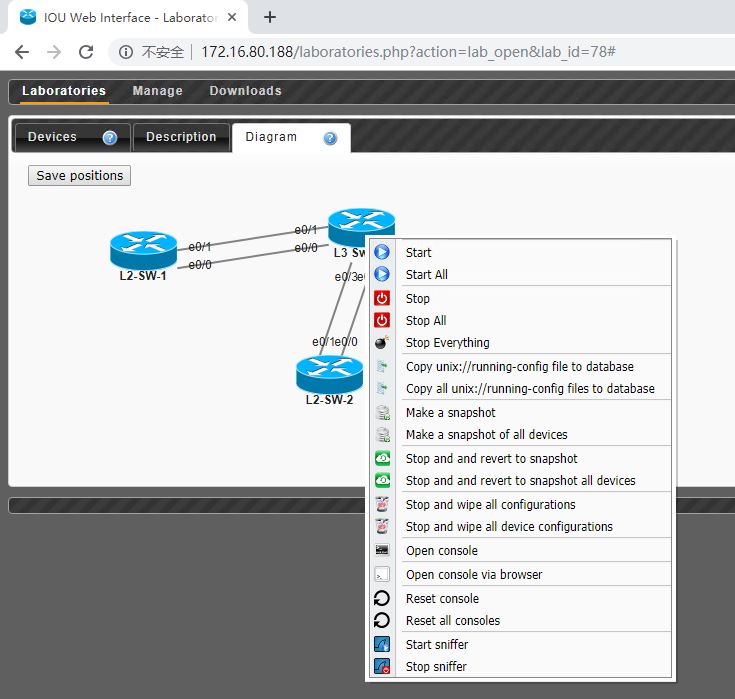

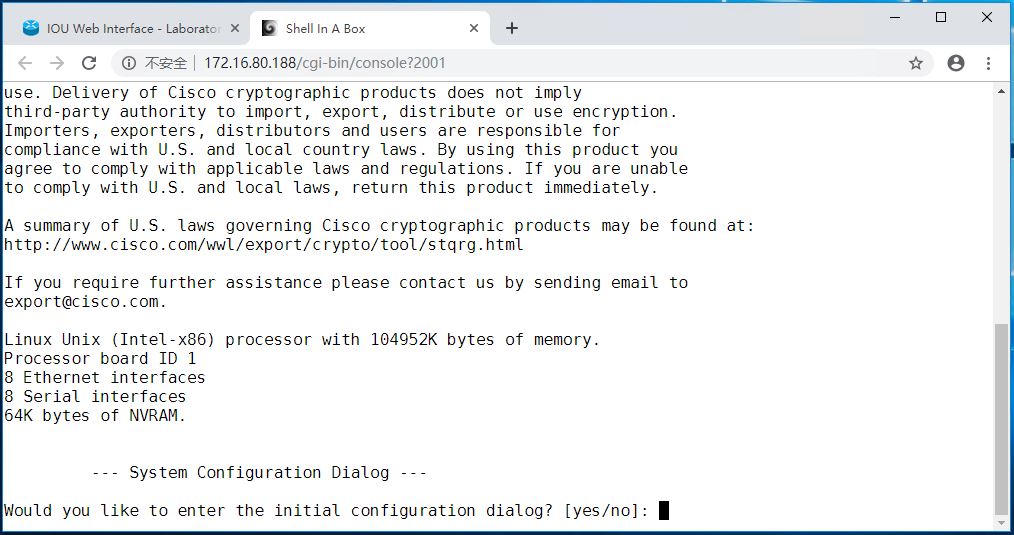

8、右键点击设备，有许多选项，可以开启关闭设备，这里我们选择“Open console via browser”，可以
在新Web页面中打开设备的控制台。

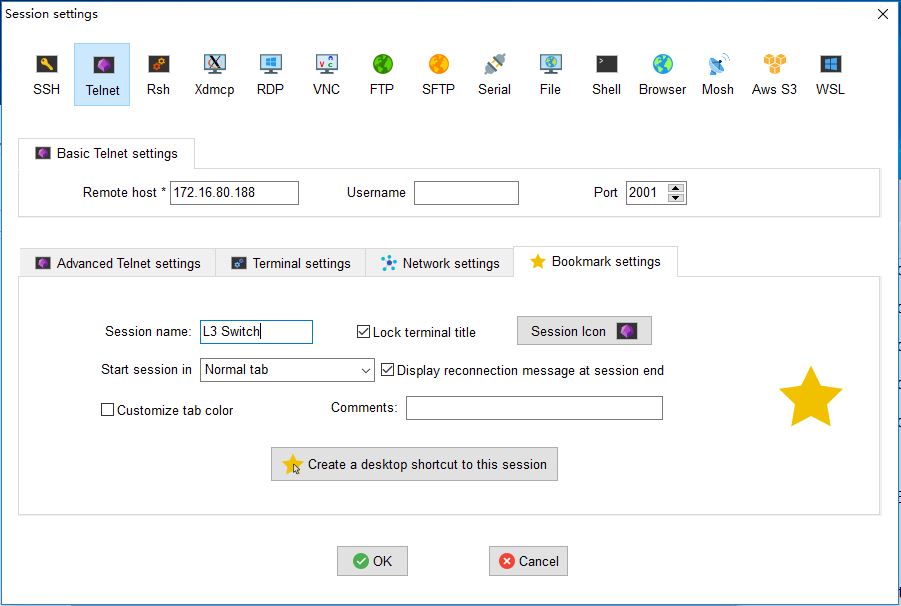

9、如果需要使用终端工具登录设备的控制台，可以选择putty, SecureCRT等工具。需要选择以telnet
方式登录，主机名填写Web-IOU登陆界面的IP，端口号填写web控制台上显示的端口号即可登录。实际上
console编号都是从2001开始叠加的。比如第1台设备console号为2001，第2台设备console号为2002，
以此类推。

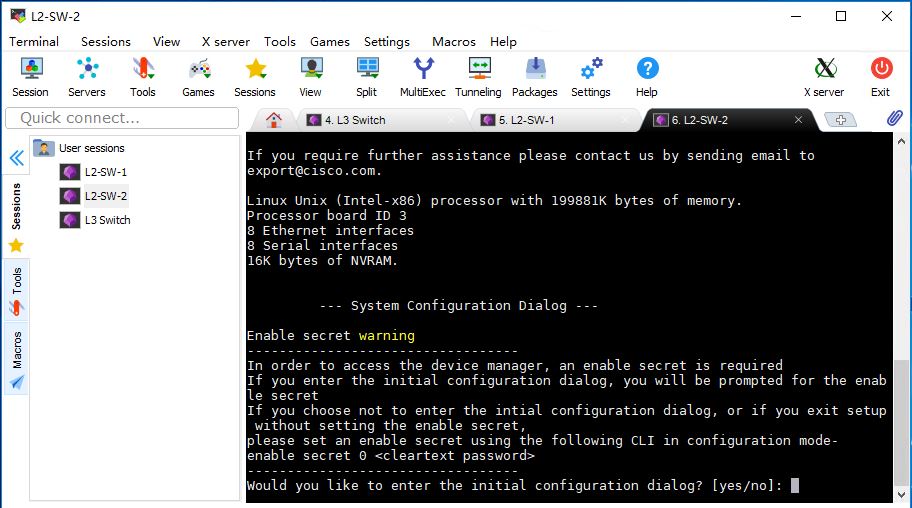

10、将三个设备都填加进console工具，就可以在console中对设备进行配置了。
