VLAN (virtual local area network)技术允许用户不受距离和物理位置的限制进行通信，这大大简化了
网络管理。然而，随着设备和用户数量的大规模增长，由于可伸缩性有限，最多只能支持4094个VLAN，并且
对可用网络链接的使用效率很低，VLAN已经不能满足不断增长的网络规模需求。于是VXLAN (virtual ext
ensible LAN)和QinQ技术应运而生。本篇我们将对这三种技术进行说明和比较。并对VXLAN与NVGRE的区别
进行介绍。
VLAN
VLAN是一种将网络划分为几个广播域的技术。在每个广播域中，用户可以自由地相互通信。不同VLAN之间
的连接，VLAN标记和VLAN间路由是用户必须知道的两个必要术语。VLAN标记是在帧经过VLAN主干端口时，
将一个特殊的标记添加到帧中，这个主干端口允许来自不同VLAN的帧通过。其中一种标记方法是ieee 802.
1q。在CLI和Web用户界面中，VLAN的配置非常简单。
QinQ

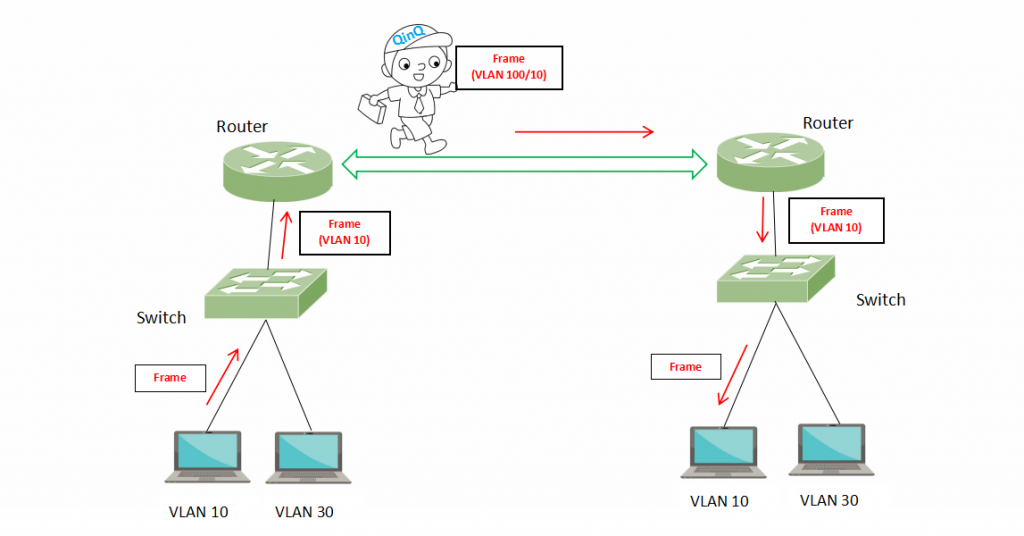

QinQ，也称为堆叠VLAN或双VLAN，是由IEEE 802.1ad标准化的。它将VLAN标记封装为两层—私有网络的内部
标记和公共网络的外部标记。随着网络用户的增加，对VLANs ID的需求越来越大，传统的VLAN标签使用IEEE
802.1Q，无法识别和隔离用户数据，扩展metro Ethernet工作。因此，使用QinQ将VLAN号扩展到4096×
4096，可以有效地保存公共VLAN id。

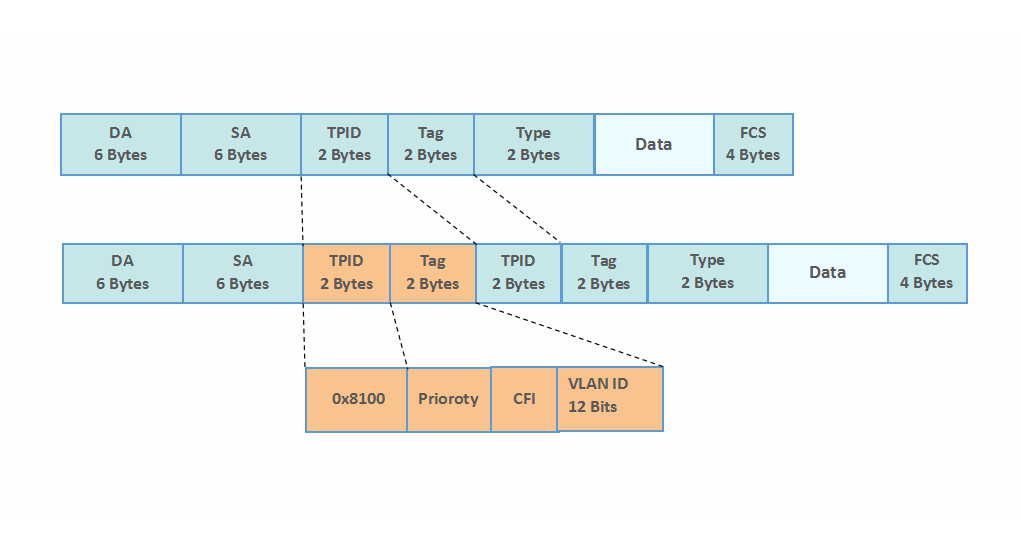

QinQ包有固定的格式。通常一个802.11Q标记的包被封装在另一个802.1Q标记中，这个标记的名字“QinQ”来
自于。在传输过程中，数据包是基于公共网络上的外部VLAN标签进行转发的。内部的VLAN标记被视为也在公共
网络上传输的数据。使用这种双标记形式，QinQ包比普通802.1Q VLAN标记包多4个字节。
QinQ的实现方式有两种：基本QinQ和选择性QinQ。
基本QinQ是一种基于端口的标注方式。当数据包到达启用了VLAN VPN的接口时，交换机将使用其默认VLAN标
记标记该数据包。传入的数据包是否被标记并不重要。如果它已经被标记，那么它将有两个VLAN标记；如果没
有，它将有一个带有交换机端口的VLAN标记。
选择性QinQ具有基本的QinQ功能，但更加灵活。它可以根据MAC地址、IP协议、源IP地址和VLAN标签来识别
包的内部VLAN标签，然后确定应该添加哪个标签。
VXLAN
VXLAN，也称为虚拟可扩展LAN，顾名思义，VXLAN是一种扩展VLAN的网络虚拟技术。通过使用MAC用户地址
数据报协议(MAC-in-udp)封装，设计用于在第3层网络之上提供第2层覆盖网络。简单地说，VXLAN可以提
供与VLAN相同的服务，但是具有更大的可扩展性和灵活性。与QinQ类似，VXLAN数据包也有一个相对固定的

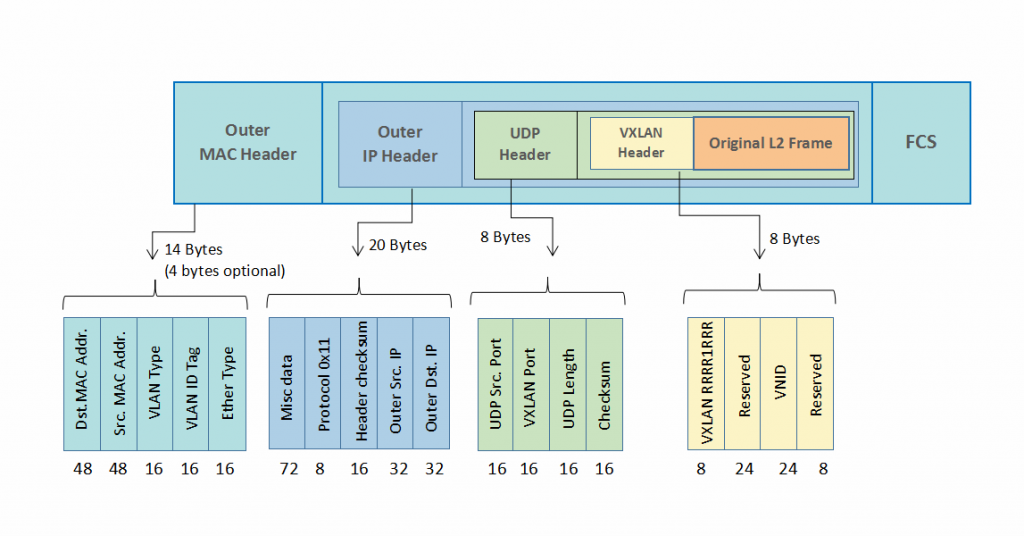

格式。有了VXLAN MAC-in-UDP封装，原始数据包将添加到VXLAN报头，然后放置在UDP-IP数据包中。这是
一个简单的例子。VXLAN报头:它由一个24位的VNID组成，用于识别第2层段并在段之间保持第2层隔离。VLAN
ID中的所有24位都定义了VXLAN最多可以支持1600万个LAN段的数量。VXLAN是为了解决目前大型云计算数据
中心虚拟网络不足的问题而设计的。事实上，网络工程师过去常常利用vlan来分离云计算环境中的云应用程序
和租户。然而，VLAN只允许在特定时间分配最多4096个网络id，这对于大型云计算环境来说是不够的。因此，
VXLAN旨在通过添加一个24位的段ID来扩展VLAN地址空间，从而将可用的ID数量增加到1600万个，同时在逻
辑上隔离云应用程序和租户。每个帧中的VXLAN段ID可以区分租户的各个逻辑网络和网络ID。因此，数百万个
独立的第2层VXLAN网络可以在一个公共的第3层基础设施上共存。VXLAN规范最初是由Cisco、VMware和
Arista Networks创建的。
外部UDP报头:VTEP (VXLAN隧道端点)在UDP报头中分配源端口，目标端口通常是UDP端口4789。
外部IP报头:它有一个与内部帧源相关联的源VETP的源IP地址。
外部以太网报头:外部以太网报头有一个与内部帧源相关联的VTEP源MAC地址。
QinQ vs VLAN vs VXLAN
VLAN被用来解决第二层网络隔离、泛洪和as路由接口等问题。VLAN支持功能现在在大多数系统和网络设备
（如以太网交换机、路由器和防火墙）中可用。然而，本文中的比较主要集中在VLAN标记上。要实现不同
VLAN之间的通信，VLAN标记是必不可少的一部分。
如上所述，VLAN标记使用协议IEEE 802.1Q或ISL(交换链路)来处理流经不同VLAN的标记帧。使用此方法
标记的帧只有一个标记。然而，与VLAN相比，QinQ技术更加灵活。一方面，它可以有选择地向传入的帧或
包添加标记。另一方面，外部VLAN标签解决了VLAN id有限的问题。独特的内部标签避免了私有VLAN ID和
公共VLAN id之间的冲突，为小型或大型企业网络提供了一个简单的第二层VPN解决方案。
当涉及到VXLAN时，它在某种程度上提供了与QinQ相同的功能，但是它的工作层更具可扩展性。VXLAN通过
MAC-in-UDP封装数据包，极大地扩展了第二层网络。我们知道，随着云计算的发展，租户对网络构建的要
求越来越高，特别是对虚拟化数据中心的要求，这就增加了对第二层网络的需求。udp MAC-in-UDP支持使
用24位VINDs，这允许数据中心容纳多个租户，并打破物理距离限制和部署。这就是为什么VXLANs近年来在
云计算和虚拟化数据中心越来越流行的原因。然而，与VLAN和QinQ相比，VXLAN技术更加昂贵和复杂。因此，
并不是所有的VLAN交换机都支持这个功能。
NVGRE
NVGRE是一种网络虚拟化方法，它使用封装和隧道技术为子网提供大量的虚拟lan (vlan)。考虑到VLANs可
以跨分散的数据中心以及第2层(数据链路层)和第3层(网络层)进行扩展，所以使用VLANs提供子网可以使多
租户和负载平衡的网络在本地和云环境中共享。NVGRE旨在解决由于有限数量的vlan无法在复杂的虚拟化环
境中工作而导致的问题，并在分散的数据中心所需的长距离上扩展网络段。NVGRE标准由微软、英特尔、惠普
和戴尔提出。它与另一种封装方法VXLAN竞争。
NVGRE vs VXLAN
NVGRE(使用通用路由封装的网络虚拟化)和VXLAN(虚拟可扩展LAN)都是网络虚拟化技术，旨在扩展VLAN以解
决大型云计算部署中虚拟网络不足的问题。作为虚拟网络的一部分，NVGRE和VXLAN没有提供实质性的功能。
它们只是定义了如何在不同的vm(虚拟机)之间封装和转发数据包。NVGRE和VXLAN在实际使用方面几乎是相同
的。它们之间的主要区别在于后台、传输协议、包格式等。
支持方和传输协议
NVGRE主要由微软支持，VXLAN主要由思科驱动。与使用标准传输协议(TCP/UDP)的VXLAN不同，NVGRE协议是
GRE(通用路由封装)。
数据包格式

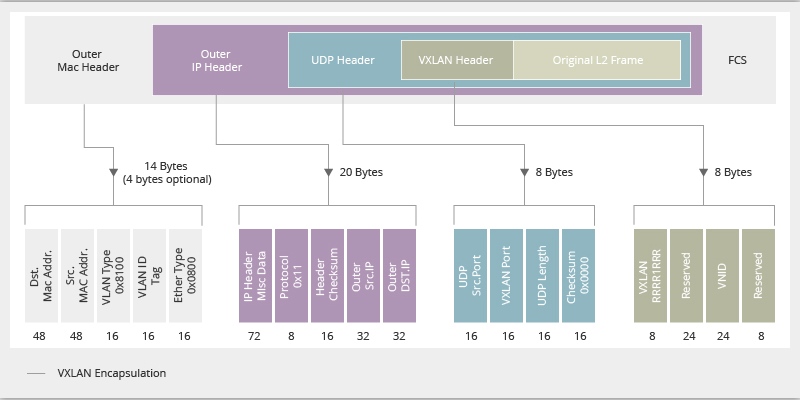

数据包格式是NVGRE和VXLAN最显著的区别。VXLAN包报头包含一个24位的ID段，代表1600万个惟一的虚拟段。
此ID通常由UDP端口上的伪随机算法生成。这有助于保持基于5元组的负载平衡，并通过将包中的MAC组映射到
唯一的UDP端口组来保持vm之间的包顺序。VXLAN封装将包的大小扩展到50字节，如下所示。

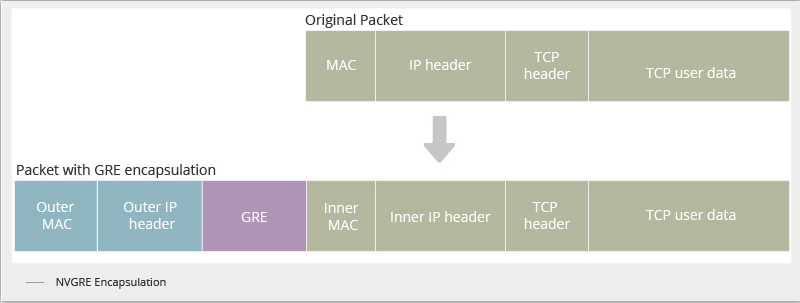

NVGRE使用GRE报头的较低24位作为TNI(租户网络标识符)，它与VXLAN一样可以支持1600万个虚拟网络。为
了提供描述带宽利用率的流级粒度，传输网络需要使用GRE报头。但是，这导致NVGRE与传统的负载平衡不兼
容，这是NVGRE的主要缺点，也是与NVGRE最大的区别。
传输方法
VXLAN利用传输网络中的组播来模拟广播、未知单播和第2层段中的组播的泛洪行为，这对于MAC地址学习以
及整个VXLAN工作过程中的ARP和邻居发现等协议都是非常重要的。至于NVGRE，为了增强负载平衡能力，建
议在每个NVGRE主机中使用多个IP地址，以确保可以平衡更多的流量。NVGRE以一种更灵活的方式广播，而
不是依靠泛洪和IP多播。
数据分片
NVGRE支持分片数据包最大传输单元，进一步降低内部虚拟网络的数据包规模。它不需要传输网络来支持大
帧。然而，VXLAN需要一个支持大帧的传输网络来承担数据包规模的扩展。也就是说，VXLAN不支持分片。
VXLAN和NVGRE是与VLAN相比实现隧道化的高级网络虚拟化技术。它们将虚拟网络的规模从4096扩大到1600
万，并允许第2层的数据包在第3层的网络之间传输。因此，通常会添加网络设备NVGRE和NVGRE来扩展网络的
可伸缩性。因此，支持VXLAN和NVGRE的交换机通常用于克服VLAN在大型云计算中的限制，并支持敏捷的VM网
络环境。
