我们在往期文章中已经对MSTP做过详细的介绍，包括对CST以及IST的介绍。本篇文章我们来介绍一下
在华为交换机中IST和CST的配置演示。简单概括一下，在MSTP中Region即是域，将二层网络做了分级
。不同的域之间的连接依然是交换机。比较大的二层网络，比如有A、B、C是3个区域，分别有10台交
换机。那么A内部会有自己的树，这棵树叫IST，A整个域会被当作一台交换机参与到A、B、C。对于B和
C来说也是同样的道理。那么在这3台虚拟的交换机构成的树计算中这颗树就叫叫CST。即二层网络的高
一级是CST树，低一级是IST树。

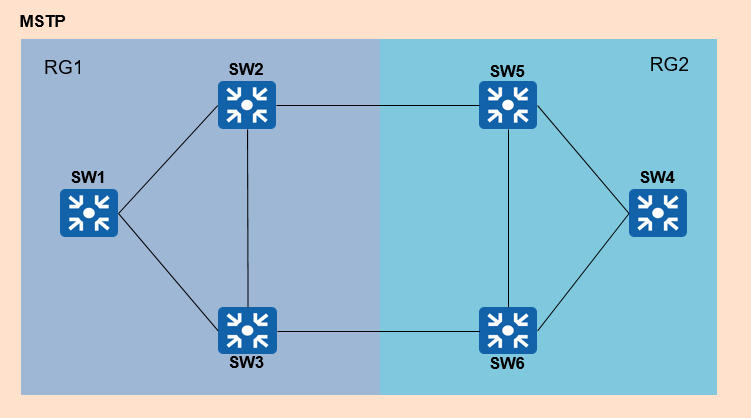

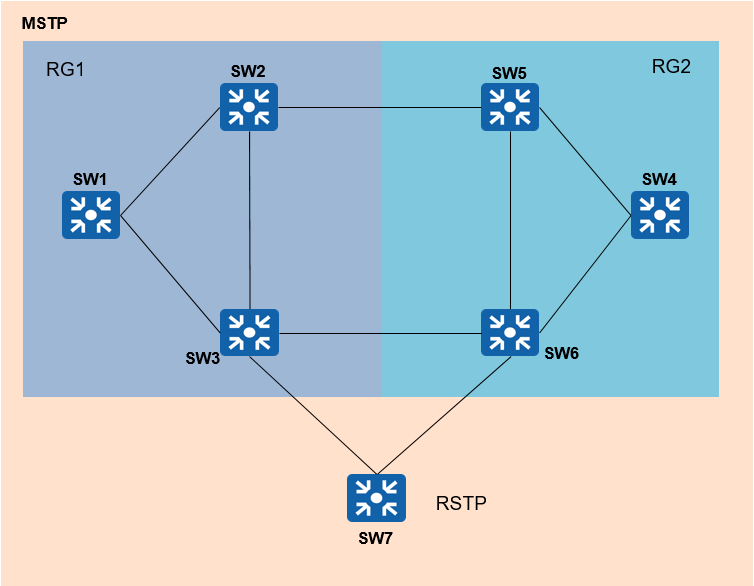

我们以下图中的拓扑为例，这里有两个独立的MSTP域:RG1和RG2。两个域之间要进行互联。通过这个例
子我们来看一下如何在华为交换机上对其进行配置。配置规划如下：
● 每个交换机上创建VLAN 2~11。
● 每个Region中创建两个Instance。
● 为三个实例选出自己的根桥。
● 选出CIST Root
● 选出Region Root

开始配置

1、首先在每台交换机上创建VLAN。
vlan batch 2 to 11

2、我们可以先将SW2与SW5相连的接口以及SW3与SW6相连的接口shutdown掉。先配置好两个独立的
Region。

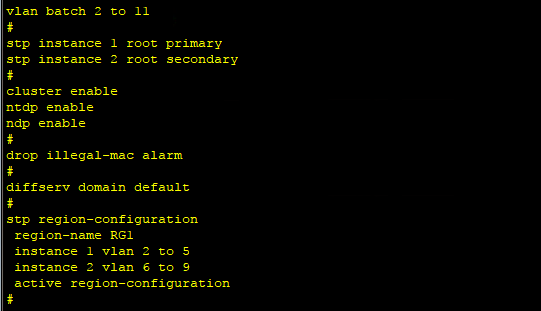

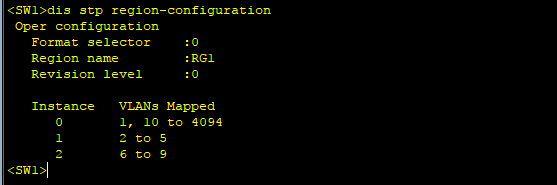

3、配置MSTP，以RG1当中的SW1为例，进行如下配置,SW2和SW3做相同配置。
stp region-configuration
region-name RG1
isntance 1 vlan 2 to 5
instance 2 vlan 6 to 9
active region-configuration

4、为每个实例配置MSTP主备交换机，也就是每个实例的主根和备份根。我们知道MSTP中有一个默认
的实例0，加上我们创建的两个实例，所以一共三个实例。规划如下：
SW1: Root bridge for MSTI0
SW2: Root bridge for MSTI1，Backup bridge for MSTI2
SW3: Root bridge for MSTI2，Backup bridge for MSTI1

5、执行以下命令进行配置。
SW1:
stp instance 0 root primary
SW2:
stp instance 1 root primary
stp instance 2 root secondary
SW3:
stp instance 2 root primary
stp instance 1 root secondary

6、以相同的方式配置RG2，RG2与RG1的区别在于Instance所对应的VLAN与RG1不同。在RG2中，实例1
包括VLAN6-9，实例2包括VLAN2-5，正好与RG1相反。这么做主要是来模拟在现实环境中经常遇到的情
况，两个不同的区域有可能MSTP的配置是完全不同的，这种情况下它们是不是可以互通呢。
Instance 1 VLAN6-9
Instance 2 VLAN2-5
SW4: Root bridge for MSTI0
SW5: Root bridge for MSTI1，backup bridge for MSTI2
SW6: Root bridge for MSTI2，backup bridge for MSTI1

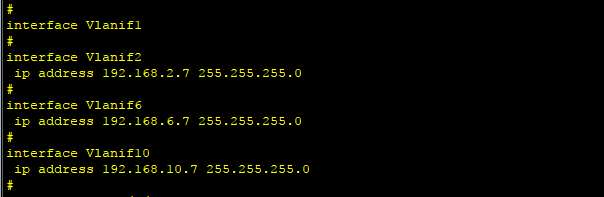

验证配置

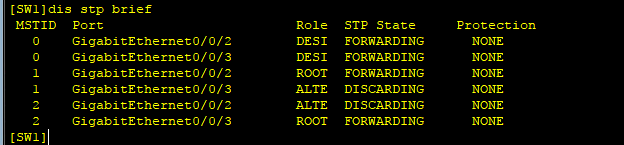

1、上面所有配置完成后，查看RG1的生成树状态，确认三个MSTI的根交换机是正确的。如下图，可以
看到对于MSTI0来说，SW1就是他的主根，它的两个端口都是指定端口。

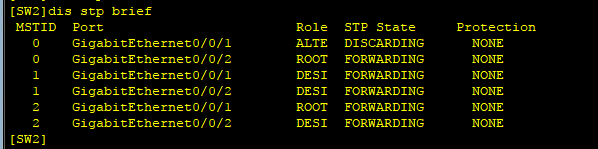

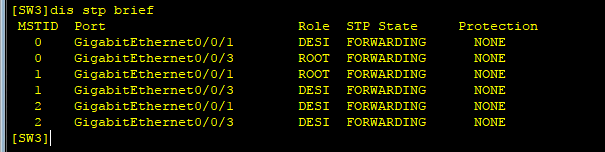

2、同样对于MSTI1和MSTI2来说，主根与备份根都符合我们的配置要求。SW2是MSTI1的主根，SW3是
MSTI2的主根。

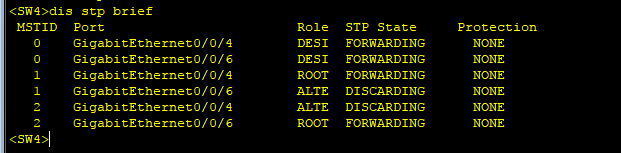

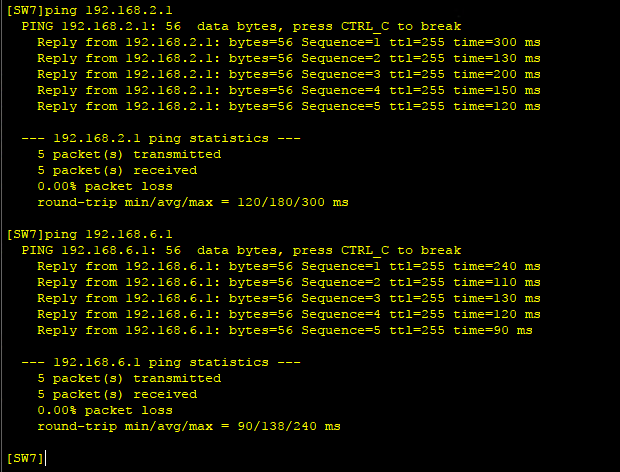

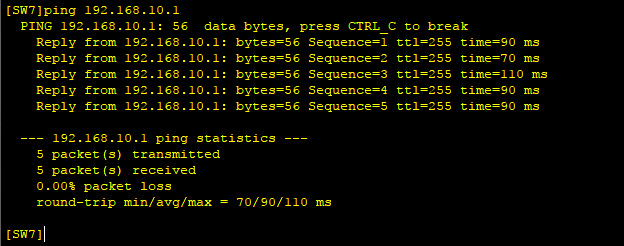

3、以同样的方式检查RG2中的配置正确。

选举总根和域根

1、前面的配置完成，确认两个独立的Region正常以后，我们将之前关闭的端口undo shutdown，将两
个Region连接起来。现在两个域就形成了一个大的网络。

2、我们首先来看CIST，也就是总根，整个网络的所有Region只会选举出一个CIST Root，Bridge
Priority最低的Switch会被选择作为CIST Root。CIST Root会是网络中的超级大BOSS，这个大BOSS
所在的Region也会成为CIST的Virtuan Root Switch。

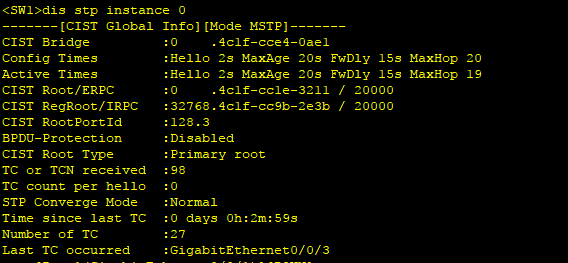

3、如下图，这里我们主要看三个地方：
● CIST Bridge:指的是本交换机的ID。
● CIST Root/ERPC：CIST的根，即整个交换域中的实例0的根桥，整个域中只有一个。
● CIST RegROOT/IRPC: CIST的region的根，是指这个Region里面实例0的根，指的是这个MST区域中
实例0的根桥。

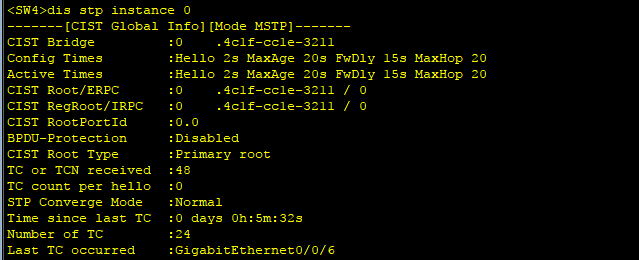

4、可以看到现在CIST的根是0.4c1f-cc1e-3211。通过检测每台交换机，现在我们可以确定SW4是总根
，也就是说SW4是整个大网络中的CIST Root，它是绝对的老大。如下图在SW4上查看，CIST Bridge与
CIST Root的ID是相同的。说明它就是总根。

5、接下来还要选出Regional Root。域根（Regional Root）分为IST域根和MSTI域根。一个MST域内
可以生成多棵生成树，每棵生成树都称为一个MSTI。MSTI域根是每个多生成树实例的树根。

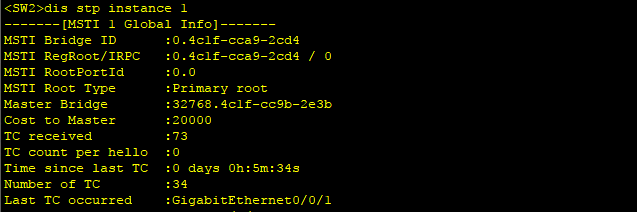

6、MSTI RegRoot：是一个生成树实例的区域根，即这个实例中谁的BID最低谁就是MSTI RegRoot。下
图中在SW2上可以看到MSTI RegRoot与MSTI Bridge ID相同，说明SW2是实例1的区域根。主桥（Maste
r Bridge）也就是IST Master，它是域内距离总根最近的交换设备。下图中可以看到主桥的BID是
32768.4c1f-cc9b-2e3b，经过查询可以确定主桥是SW3。

7、上面看的是实例1的区域根，下面看一下实例2.如下图，可以确定SW3是实例2的区域根，主桥也是
SW3自己。

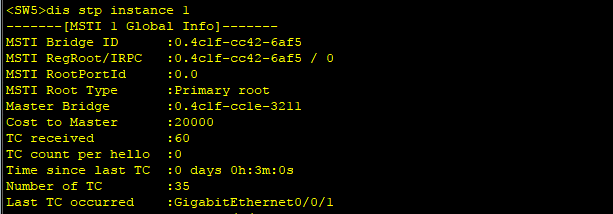

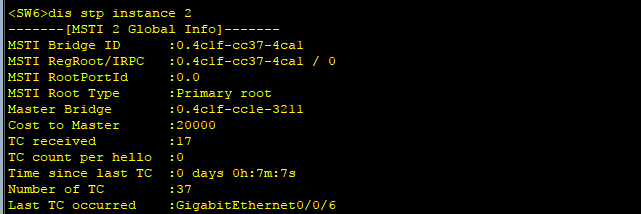

8，再查看RG2中的SW5和SW6，有一点可以马上确定，SW5和SW6主桥肯定是SW4，因为SW4本身就是总根
，所以在RG2中肯定就是主桥。

Virtual Switch

1，通过上在的选举，现在每个区域中都选举出了IST域根和MSTI域根，在RG1中IST和MSTI的域根是
SW3，也就是说SW3是RG1的Regional Root。同时SW3也是主桥。对于RG2，域根和主桥自然就是SW4，
因为SW4是总根，也就是CIST Root。

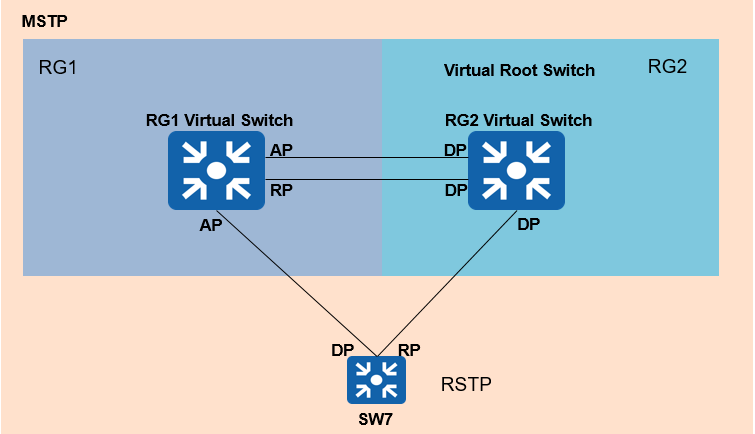

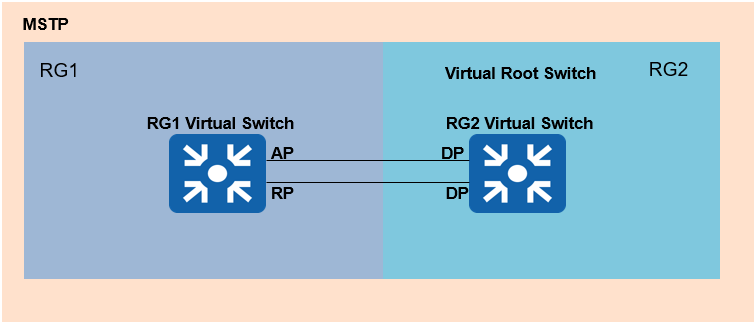

2、前面我们说过，MSTP会将每个区域当作一个虚拟交换机来处理，那么现在我们的拓扑就抽象成了
两台虚拟交换机的互联。

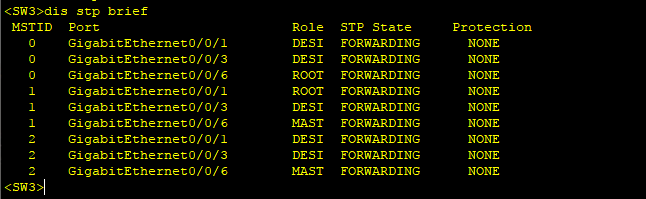

3、如下图，可以看到对于实例1和实例2，g0/0/6的端口角色是Master，Master端口是MST域和总根相
连的所有路径中最短路径上的端口，它是交换设备上连接MST域到总根的端口，Master端口是域中的报
文去往总根的必经之路，Master端口是特殊域边缘端口，Master端口在CIST上的角色是Root Port，在
其它各实例上的角色都是Master端口。
