本篇我们主要来介绍一下IS-IS协议以及在华为路由器中对IS-IS的基本配置工作。首先我们来简单介绍一
下IS-IS。IS-IS是一种基于SPF算法的链路状态协议，同时IS-IS也是一种内部网关协议。IS-IS是ISO定
义的OSI协议栈中无连接网络服务CLNS (Connectionless Network Service)的一部分，用于动态路由
数包。
CLNS由以下三个协议构成:
● CLNP：类似于TCP/IP中的IP协议。IP协议为TCP/IP传输层服务。CLNP为OSI传输层服务。
● IS-IS： 中间系统(路由器)间的路由协议，类似于IP中的OSPF
● ES-IS：主机系统与中间系统间的协议，就象IP中的ARP，IGMP（RD）等。
IS-IS与OSPF的共同点:
● 维护一个链路状态数据库，基于Dijkstra算法
● 都利用Hello包形成和维护邻居关系
● 使用区域的概念来构成层次化的拓扑结构
● 都提供在区域之间提供地址汇总的能力
● 无类路由协议
● 都选取一个指定路由器来描述广播性网路
● 都支持认证
IS-IS地址
IS-IS地址由IDP和DSP组成。IDP和DSP的长度都是可变的，NSAP总长最多是20个字节，最少8个字节。在
ISIS协议中，一台设备可以配置多个NET地址，各个地址的area ID可以不一样，但system ID必须保持一
致。
● NSAP:Network Service Access Point (网络层地址+服务端口号)
● NET:Network Entity Title (特殊NSAP，最后一个字节为0)
简化的NSAP格式：Area Address由AFI（权限格式标识符），IDI还有DSP的一部分组成，用来标识了组织
结构（请忘记这些复杂的东西吧，我们需要记住area ID）。System ID必须在整个区域和主干（Level2）
上保持唯一，用来唯一标识主机或路由器。System ID为6个字节。NSEL（NSAP-Selector）NSAP标识，用
来指示选定的服务，相当于TCP/IP地址中的端口号,对NET地址来讲，是00。AFI=49的地址为OSI协议的私
有地址，类比TCP/IP?中的10.0.0.0等。
一个中间系统(路由器)至少有一个NET（最多可有254个），同一AREA的中间系统必须有相同的Area ID，
每个中间系统在一个Area中必须有一个唯一的System ID。一个domain中的两 Level-2中间系统不能有相
同的System ID。NSAP至少为8个字节，最多为20个字节。对于ip应用程序而言，1字节定义AFI（标识二进
制DSP语法的地址域），最少2字节定义实际区域信息，6字节定义系统ID和1字节的NSEL，故NSAP地址最少
为10字节。
ISIS的邻接关系：
● Level-1：Area ID 一样可以建立level 1的邻接关系
● Level-2：Area ID 一样或者不一样都可以建立level-2的邻接关系
● Level-1-2（默认的），Area ID一样即可以建立level-1,也可以建立level-2的邻接关系
Level-1路由器：
Level-1路由器负责区域内的路由，它只与属于同一区域的Level-1和Level-1-2路由器形成邻居关系，属
于不同区域的Level-1路由器不能形成邻居关系。Level-1路由器只负责维护Level-1的链路状态数据库
LSDB，该LSDB包含本区域的路由信息。到本区域外的报文转发给最近的Level-1-2路由器。Level-1路由器
必须通过Level-1-2路由器才能连接至其他区域。
Level-2路由器：
路由器负责区域间的路由，它可以与同一或者不同区域的Level-2路由器或者其它区域的Level-1-2路由器
形成邻居关系。Level-2路由器维护一个Level-2的LSDB，该LSDB包含IS-IS区域的所有路由信息。所有
Level-2级别（即形成Level-2邻居关系）的路由器组成路由域的骨干网，负责在不同区域间通信。路由
域中Level-2级别的路由器必须是物理连续的，以保证骨干网的连性。
Level-1-2路由器：
同时属于Level-1和Level-2的路由器称为Level-1-2路由器，它可以与同一区域的Level-1和Level-1-2
路由器形成Level-1邻居关系，也可以与其他区域的Level-2和Level-1-2路由器形成Level-2的邻居关系
。Level-1路由器必须通过Level-1-2路由器才能连接至其他区域。Level-1-2路由器维护两个LSDB，
Level-1的LSDB 用于区域内路由，Level-2的LSDB用于区域间路由。
ISIS的报文类型：
● IIS：hello报文，10秒发送一次，hold-timer：30。在MA网络中，HELLO报文会通过填充PDU的形式检
查MTU值，所有的hello报文都会填充，可以通过命令修改不填充。在P2P网络中，第一个hello报文会填充
pdu，后续不会填充。
● SNP：协议数据单元
● CSNP：全部序列号协议数据单元（类似于OSPF的DBD报文）
ISIS中DIS的选举：
1、DIS选举首先比较优先级，默认优先级为64，范围是0- 127，在ISIS中优先级为0仍然参于选举，只是
具有最低的选举权限，127最高
2、如果优先级相同，会比较接口的MAC地址，越大越有可能成为DIS
3、在ISIS中所有的设备都会建立邻接关系，不但于DIS之间建立邻接关系，非DIS之间也会建立邻接关系
4、优先级为0的路由器也参与DIS的选举，且DIS选举支持抢占。
5、IS-IS中DIS发送Hello时间间隔为10/3秒，而其他非DIS路由器发送Hello间隔为10秒。
ISIS的认证：
● 对于区域和路由域认证，可以设置为SNP和LSP分开认证
● 本地发送的LSP报文和SNP报文都携带认证TLV，对收到的LSP报文和SNP报文都进行认证检查。
● 本地发送的LSP报文携带认证TLV，对收到的LSP报文进行认证检查；发送的SNP报文携带认证TLV，但
不对收到的SNP报文进行检查。
● 本地发送的LSP 报文携带认证TLV，对收到的LSP报文进行认证检查；发送的SNP报文不携带认证TLV，
也不对收到的SNP报文进行认证检查。
● 本地发送的LSP报文和SNP报文都携带认证TLV，对收到的LSP报文和SNP报文都不进行认证检查。

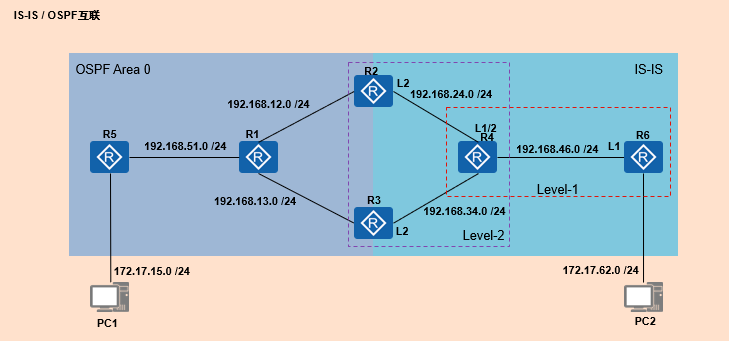

前面我们对IS-IS进行简单的介绍，接下来我们以下面的拓扑为例，配置要求如下：
1、R5 OSPF引入直连网段，初始Cost为10。
2、R2 OSPF与IS-IS互相引入。
3、R2环回口使用OSPF宣告。
4、R3环回口使用IS-IS宣告。
5、R3 OSPF与IS-IS互相引入。
6、R2/R3/R4配置为IS-IS的Level-2区域，使用路由域认证。
7、R4/R6配置为IS-IS的Level-1区域，使用区域认证。
8、R6 ISIS引入直连网段，初始Cost为10。
9、要求配置完成后，PC1能Ping通PC2，如果不能Ping通，找出原因。
地址规划：
● LoopBack0
R1:1.1.1.1/32
R2:2.2.2.2/32
R3:3.3.3.3/32
R4:4.4.4.4/32
R5:5.5.5.5/32
R6:6.6.6.6/32
● NET地址
R2:10.0001.0000.0000.2001.00
R3:10.0001.0000.0000.3001.00
R4:10.0002.0000.0000.4001.00
R6:10.0002.0000.0000.6001.00
配置IS-IS部分
1、首先我们在R2/R3/R4/R6上配置IS-IS，假设所有路由器的接口IP地址已经配置完毕，将R2与R3配
置为Level-2路由器，并使用路由域认证。同时在相应接口使能IS-IS。

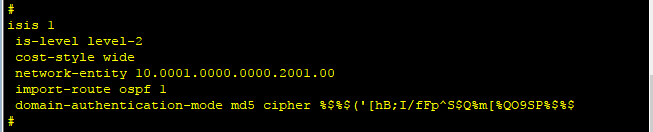

R2:
isis 1
is-level level-2
cost-style wide
network-entity 10.0001.0000.0000.2001.00
domain-authentication-mode md5 cipher huawei123
int g0/0/1
isis enable
R3:
isis 1
is-level level-2
cost-style wide
network-entity 10.0001.0000.0000.3001.00
domain-authentication-mode md5 cipher huawei123
int g0/0/1
isis enable
2、将R4配置为Level-1-2路由器，由于R4同时连接Level-2区域和Level-1区域，所以要同时配置路
由域认证和区域认证。同时在相应接口使能IS-IS。
isis 1
cost-style wide
network-entity 10.0002.0000.0000.4001.00
area-authentication-mode md5 cipher huawei123
domain-authentication-mode md5 cipher huawei123
int g0/0/0
isis enable
int g0/0/1
isis enable
int g0/0/2
isis enable
3、将R6配置为Level-1路由器，并使用区域认证。同时在相应接口使能IS-IS。
isis 1
is-level level-1
cost-style wide
network-entity 10.0002.0000.0000.6001.00
area-authentication-mode md5 cipher huawei123

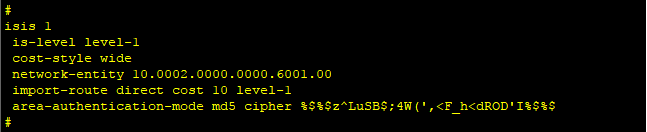

4、在R6上配置IS-IS引入直连路由，这里我们将连接PC2的网段引入IS-IS。
isis 1
import-route direct cost 10 level-1
5、在R3上将R3的环回口通过IS-IS宣告。
int lo0
isis enable
6、这里我们假设OSPF部分已经配置完成，由于OSPF的配置在本站已经有多篇文章进行介绍，所以这里就
不再进行演示。
7、在R2和R3上配置OSPF与IS-IS相互引入。
ospf 1
import-route isis 1
isis 1
import-route ospf 1
验证配置

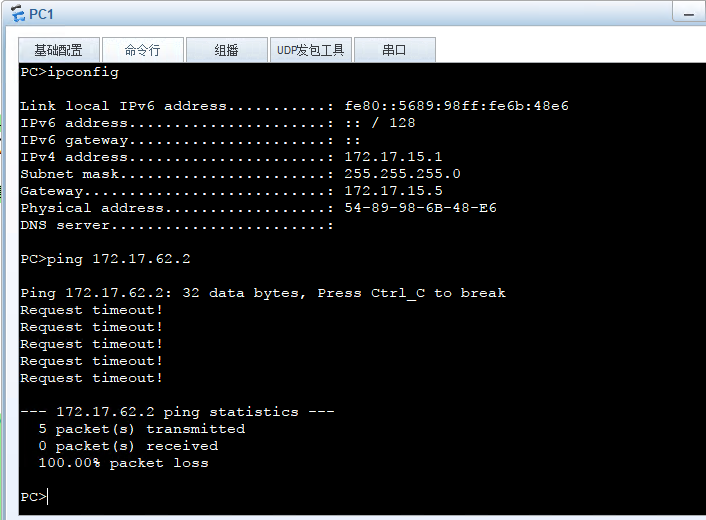

1、我们要求PC1与PC2之间能够互相Ping通，但是从验证结果来看，如下图PC1无法Ping通PC2。经过进一
步验证，此时PC1只能ping通R5的两个接口IP，无法ping通其它所有IP。
2、检查R1路由表，发现在R1上到达PC1的地址指向R2。
3、检查R2路由表，发现在R1上到达PC1的地址指向R4。
4、检查R4路由表，发现在R1上到达PC1的地址指向R3。

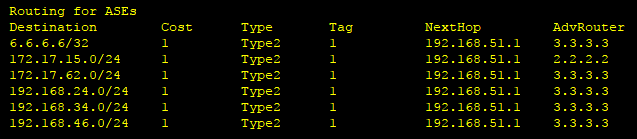

5、检查R3路由表，发现在R1上到达PC1的地址指向R1。
6、通过以上检查，可以发现这里存在路由环路，导致PC1发现的数据包无法到达PC2。为解决这个问题，我们
通过在R5上将引入的直连路由设置为Type-1。默认引入类型为Type-2

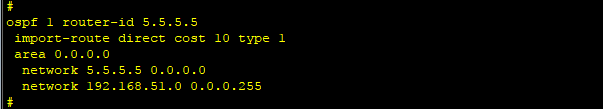

7、在R5上将OSPF引入的直连路由类型设置为Type-1。
ospf 1
import-route direct cost 10 type 1

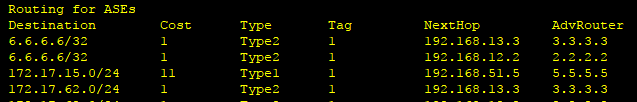

8、修改完成后，可以看到到PC1的路由类型变为Type-1。

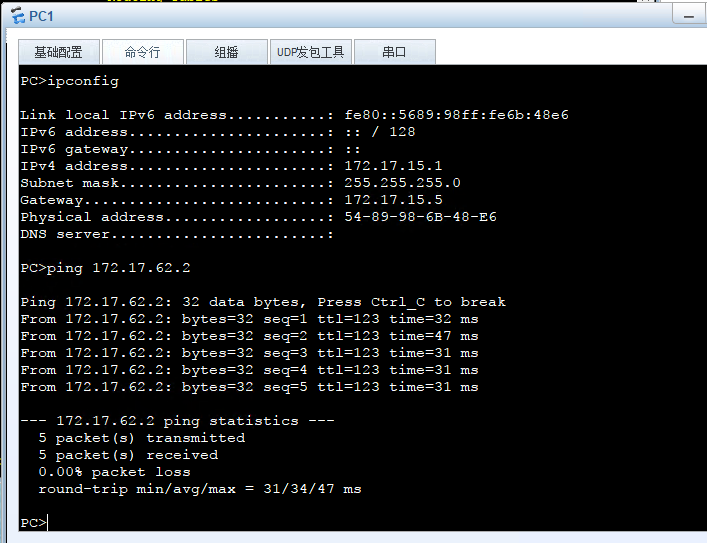

9、修改完成后，再次从PC1 ping PC2，确认网络可达。
