基本说明

IPSec（Internet Protocol Security）作为一种开放标准的安全框架结构，可以用来保证IP数据报
文在网络上传输的机密性、完整性和防重放，可满足企业日益提高的对网络安全性的需求。IPSec是
IETF定义的一个协议组，通信双方在IP层通过加密、完整性校验、数据源认证等方式，保证了IP数据
报文在网络上传输的机密性、完整性和防重放。
● 机密性（Confidentiality）指对数据进行加密保护，用密文的形式传送数据。
● 完整性（Data integrity）指对接收的数据进行认证，以判定报文是否被篡改。
● 防重放（Anti-replay）指防止恶意用户通过重复发送捕获到的数据包所进行的攻击，即接收方会拒
绝旧的或重复的数据包。

IPSec VPN体系结构主要由AH（Authentication Header）、ESP（Encapsulating Security Payload）
、和IKE（Internet Key Exchange）协议套件组成。
● AH协议：主要提供的功能有数据源验证、数据完整性校验和防报文重放功能，但AH并不加密所保护的
数据报文。
● ESP协议：提供AH协议的所有功能外，还可提供对IP报文的机密功能。
● IKE协议：用于自动协商AH和ESP所使用的密码算法。
● SA：Security Association，安全联盟定义了IPSec通信对等体间将使用的数据封装模式、认证和加
密算法、秘钥等参数。SA是单向的，两个对等体之间的双向通信，至少需要两个SA。
● 如果两个对等体同时使用AH和ESP安全协议来进行通信，则对等体针对每一种安全协议都需要协商一
对SA。
● SA由一个三元组来唯一标识、这个三元组包括安全参数索引SPI（Security Parameter Index）、
目的IP地址、安全协议（SA或ESP）。

建立SA的方式有以下两种：

1、手工方式：安全联盟所需的全部信息都必须手工配置。手工方式建立安全联盟比较复杂，但优点是
可以不依赖IKE而单独实现IPSec。当对等体设备数量较少时，或是在小型静态环境中，手工配置SA是
可行的。

2、IKE动态协商方式：只需要通信对等体之间配置好IKE协商参数，由IKE自动协商来创建和维护SA。
动态协商方式建立安全联盟相对简单些。对于中大型的动态网络环境中，推荐使用IKE协商建立SA。

IPSec协议有两种封装模式：

1、传输模式：传输模式中，在IP报文头和高层协议之间插入AH或ESP头。传输模式中的AH和ESP主要
对上层协议数据提供保护。传输模式中的AH在IP头部之后插入AH头，对整个IP数据包进行完整性校验。
传输模式中的ESP在IP头部之后插入ESP头，在数据字段后插入尾部以及认证安段。对高层数据和ESP尾
部进行加密。对IP数据包中的ESP报文头，高层数据和ESP尾部进行完整性校验。传输模式中的AH+ESP
在IP头部之后插入AH和ESP头，在数据字段后插入尾部以及认证字段。

2、隧道模式：隧道模式中，AH或ESP头封装在原始IP报文头之前，并另外生成一个新的IP头封装到AH
或ESP之前。隧道模式可以完全地对原始IP数据报文进行认证和加密，并可以使用IPSec对等体的IP地
址来隐藏客户机的IP地址。隧道模式中的AH对整个原始IP服文提供完整性检查和认证、认证功能优于
ESP。但AH不提供加密功能，所以通常和ESP联合使用。隧道模式中的ESP对整个原始IP报文和ESP尾部
进行加密，对ESP报文文、原始IP报文和ESP尾部进行完整性校验。隧道模式中的AH_ESP对整个原始IP
报文和ESP尾部进行加密，AH、ESP分别会对不同部分进行完整性校验。

3、IPSec VPN的配置步骤：
配置网络可达–>配置ACL识别兴趣流–>创建安全提议–>创建安全策略–>应用安全策略

配置IPSec VPN

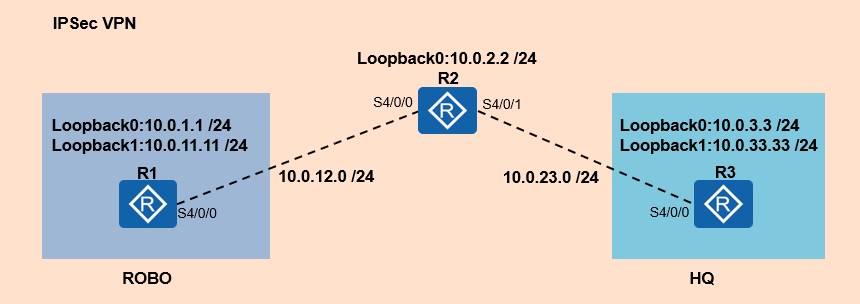

1、我们以下图拓扑为例，来演示一下IPSec VPN的配置过程。我们需要在分支机构的边缘路由器R1和
总部边缘路由器R3之间部署IPSec VPN，建立IPSec隧道，用于安全传输指定的数据流。

2、首先配置各路由器的接口IP地址，包括物理接口以及Loopback接口。

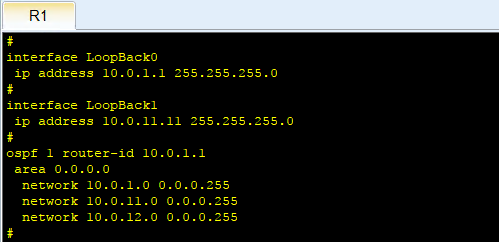

3、在三台路由器上配置OSPF，将Loopback0的IP地址作为路由器的Router ID。使用OSPF的默认进程
1，并将公网网段10.0.12.0 /24和10.0.23.0 /24以及环回接口地址通告到OSPF区域0。以R1为例。
ospf router-id 10.0.1.1
area 0
network 10.0.1.0 0.0.0.255
network 10.0.11.0 0.0.0.255
network 10.0.12.0 0.0.0.255

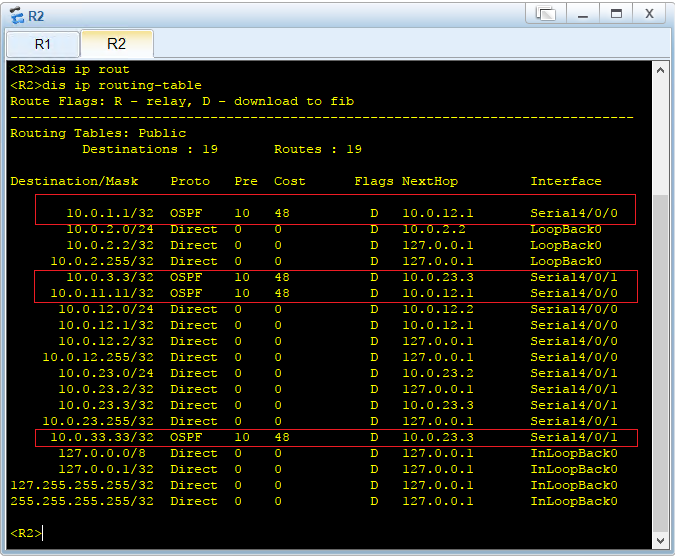

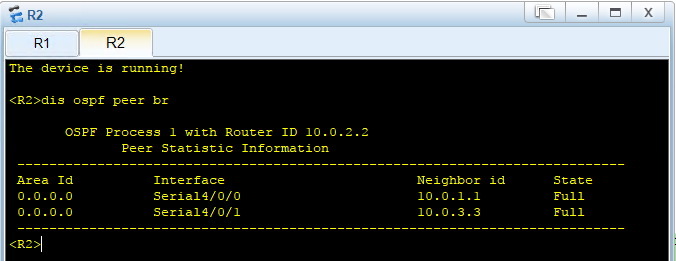

2、OSPF配置完成后，查看OSPF邻居以及路由表。

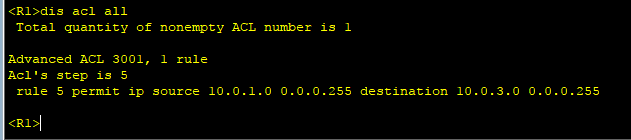

3、在R1和R3上配置高级ACL来定义IPSec VPN的感兴趣流，高级ACL能够基于特定的参数来匹配流量。
R1：
acl 3001
rule 5 permit ip source 10.0.1.0 0.0.0.255 destination 10.0.3.0 0.0.0.255
R3：
acl 3001
rule 5 permit ip source 10.0.3.0 0.0.0.255 destination 10.0.1.0 0.0.0.255

4、在R1和R3上创建IPSec提议，并进入IPSec提议视图来指定安全协议。注意确保隧道两端的设备使用
相同的安全协议。
R1:
ipsec proposal tran1
esp authentication-algorithm sha1
esp encryption-algorithm 3des
R3:
ipsec proposal tran1
esp authentication-algorithm sha1
esp encryption-algorithm 3des

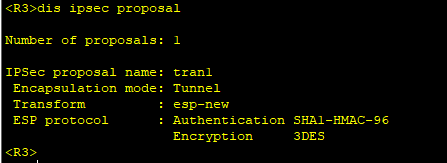

5、检查配置结果
display ipsec proposal

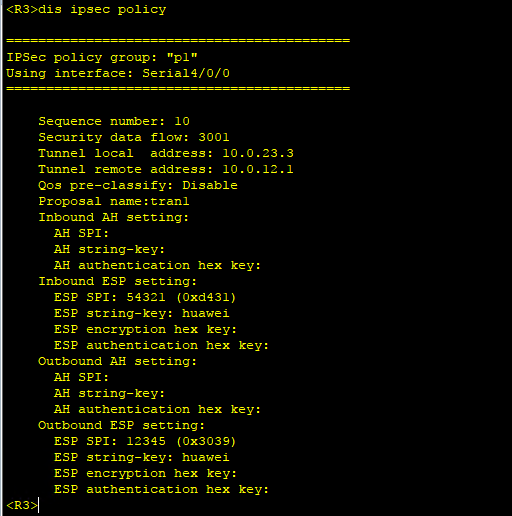

7、在R1和R3上手工创建IPSec策略，每一个IPSec安全策略都使用唯一的名称和序号来标识，IPSec策
略中会应用IPSec提议中定义的安全协议、认证算法、加密算法和封装模式。另外手工创建的IPSec策
略还需要配置安全联盟SA中的参数。
R1:
ipsec policy p1 10 manual
security acl 3001
proposal tran1
tunnel remote 10.0.23.3
tunnel local 10.0.12.1
sa spi outbound esp 54321
sa spi inbound esp 12345
sa string-key outbound esp simple huawei
sa string-key inbound esp simple huawei
R3:
ipsec policy p1 10 manual
security acl 3001
proposal tran1
tunnel remote 10.0.12.1
tunnel local 10.0.23.3
sa spi outbound esp 12345
sa spi inbound esp 54321
sa string-key outbound esp simple huawei
sa string-key inbound esp simple huawei

8、在R1和R3的相应物理接口上应用IPSec策略，接口将对感兴趣流量进行IPSec加密处理。
R1：
int s4/0/0
ipsec policy p1
R3:
int s4/0/0
ipsec policy p1

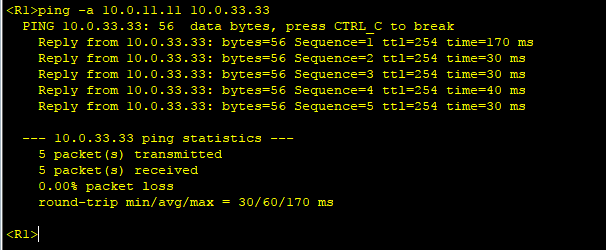

9、验证设备对不感兴趣的流量不进行IPSec加密处理。在R1上指定通过Loopback1接口Ping R3的
Loopback1接口。

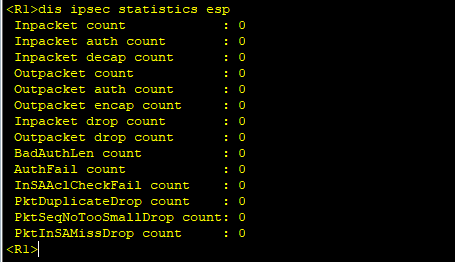

10、查看IPSec流量统计，全为O，因为IPSec感兴趣流中并没有定义Loopback1接口。

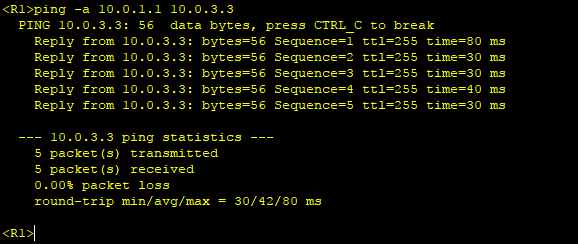

11、验证设备对感兴趣的流量进行IPSec加密处理。在R1上指定通过Loopback0接口Ping R3的
Loopback0接口。

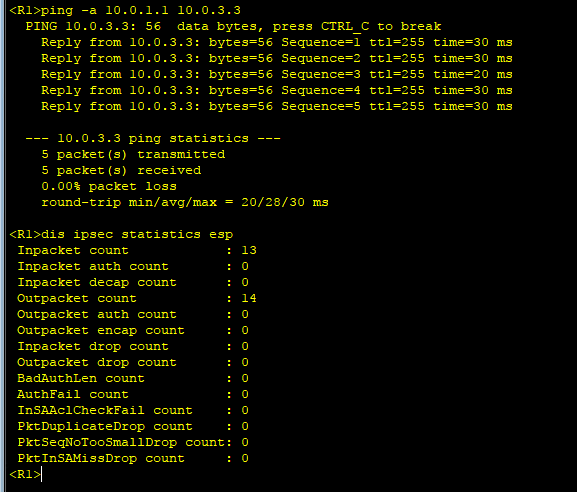

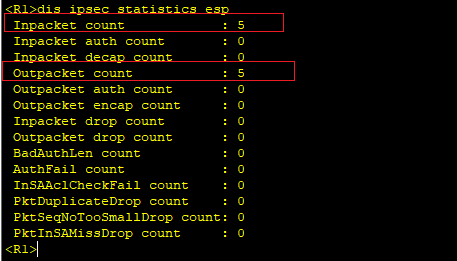

12、查看IPSec流量统计，可以看到Inpacket和Outpacket值为5，因为IPSec感兴趣流中定义了
Loopback0接口，指定接口的流量经过IPSec隧道进行了加密传输。

配置GRE

IPSec VPN用于在两个端点之间提供安全的IP通信，但只能加密并传输单播数据，无法加密和传输语音、
视频、动态路由协议信息等组播数据流量。Generic Routing Encapsulation通用路由封装协议GRE提
供了将一种协议的报文封装在另一种协议报文中的机制，是一种隧道封装技术。GRE可以封装组播数据，
并可以和IPSec结合使用，从而保证语音、视频等组播业务的安全。

GRE用来对某些网络层协议如IPX的报文进行封装，使这些被封装的报文能够在另一网络层协议（如IP）
中传输。GRE可以解决异种网络的传输问题。IPSec VPN技术可以创建一条跨越共享公网的隧道，从而
实现私网互联，IPSec VPN能够安全传输IP报文，但是无法在隧道的两个端点之间运行RIP和OSPF等路
由协议。GRE可以将路由协议信息封装在另一种协议报文中进行传输（如IP）。

使用GRE可以克服IGP协议是一些局限性，例如RIP的最大跳数为15，如果网络直径超过15，设备将无法
通信，这种情况下，可以使用GRE技术在两个网络节点之间搭建隧道，隐藏它们之间的跳数，扩大网络
的工作范围。GRE本身并不支持加密，因而通过GRE隧道传输的流量是不加密的。将IPSec技术与GRE相
结合，可以先建立GRE隧道对报文进行GRE封装，然后再建立IPSec隧道对报文进行加密，以保证报文传
输的完整性和私密性。

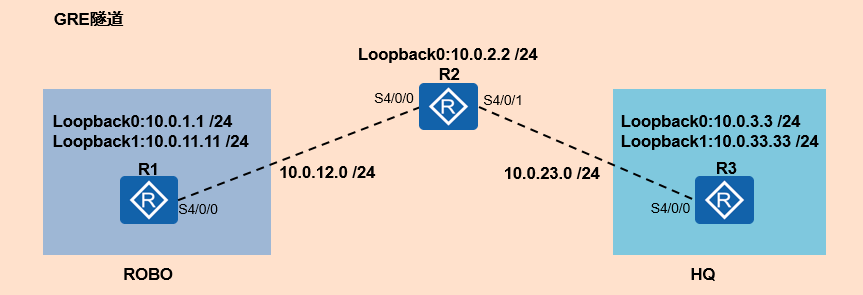

2、我们在上一步实验的基础之上，来继续创建GRE隧道，首先在R1和R3上创建隧道接口并为该接口配
置一个公网IP地址，然后指定接口封装类型为GRE，并配置隧道的实际源地址以及实际目的地址。
R1:
int tunnel 0/0/1
ip address 100.1.1.1 24
tunnel-protocol gre
source 10.0.12.1
destination 10.0.23.3
R3:
int tunnel 0/0/1
ip address 100.1.1.1 24
tunnel-protocol gre
source 10.0.23.3
destination 10.0.12.1

3、在R1和R3上配置OSPF进程2用于隧道路由，将隧道接口所在的网络通告在OSPF进程1，从OSPF进程
1中删除网络10.0.12.0/24和10.0.23.0/24。创建OSPF进程2，并将网络10.0.12.0/24和10.0.23.0/24
通告到OSPF进程2。
R1:
ospf 1
area 0
undo network 10.0.12.0 0.0.0.255
network 100.1.1.0 0.0.0.255
ospf 2 router-id 10.0.1.1
area 0
network 10.0.12.0 0.0.0.255
R3:
ospf 1
area 0
undo network 10.0.23.0 0.0.0.255
network 100.1.1.0 0.0.0.255
ospf 2 router-id 10.0.3.3
area 0
network 10.0.23.0 0.0.0.255

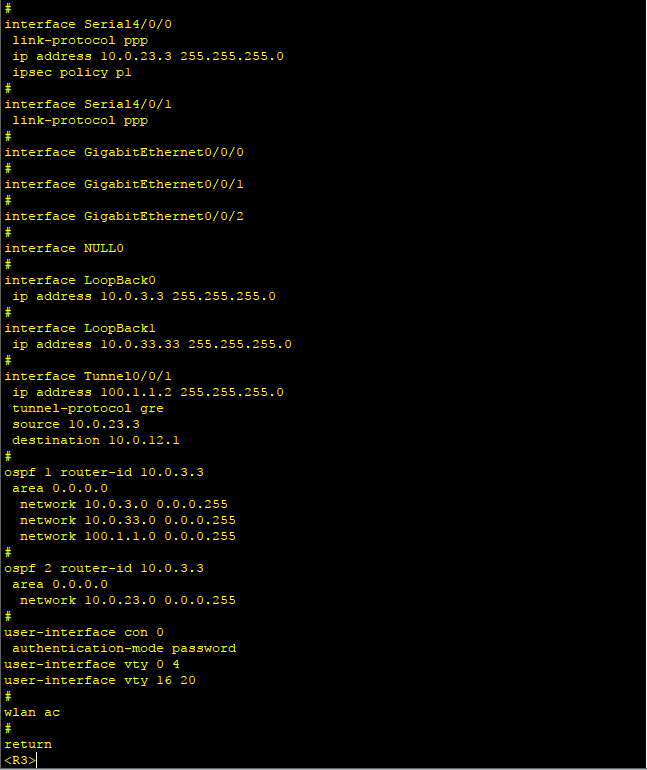

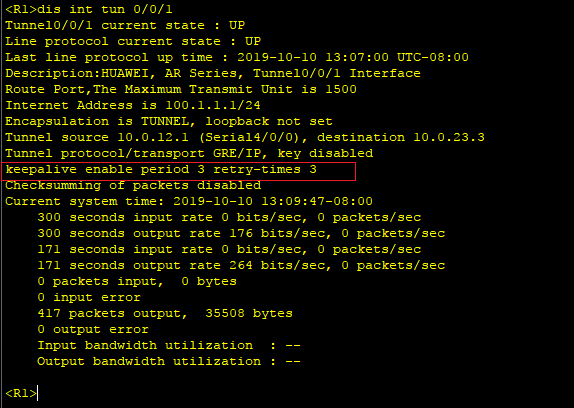

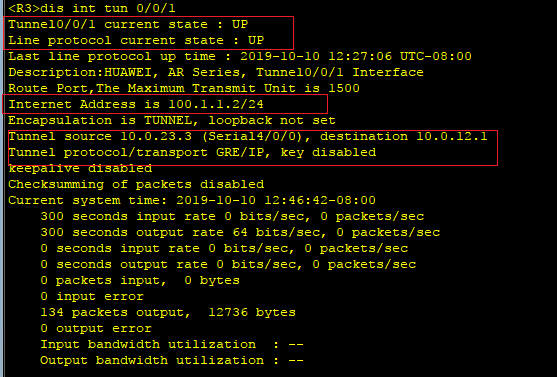

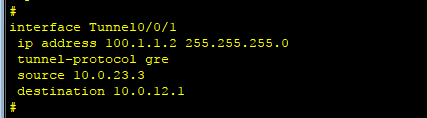

4、路由器会为不同的OSPF进程创建不同的LSDB，R1和R3中分别有LSDB1和LSDB2，两个数据库彼此独
立，不会同步路由信息。因此R2不会学习到R1和R3通告在进程2中的路由。检查两台路由器的隧道配
置结果。
dis int tun 0/0/1

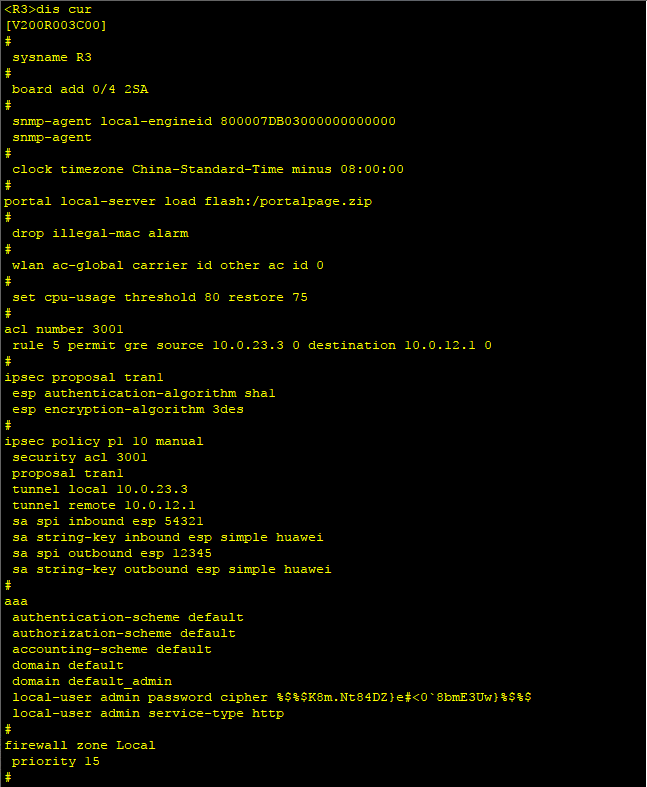

5、在R1和R3上将GRE流量定义为感兴趣流量。
R1:
acl 3001
rule 5 permit gre source 10.0.12.1 0 destination 10.0.23.3 0
R3:
acl 3001
rule 5 permit gre source 10.0.23.3 0 destination 10.0.12.1 0

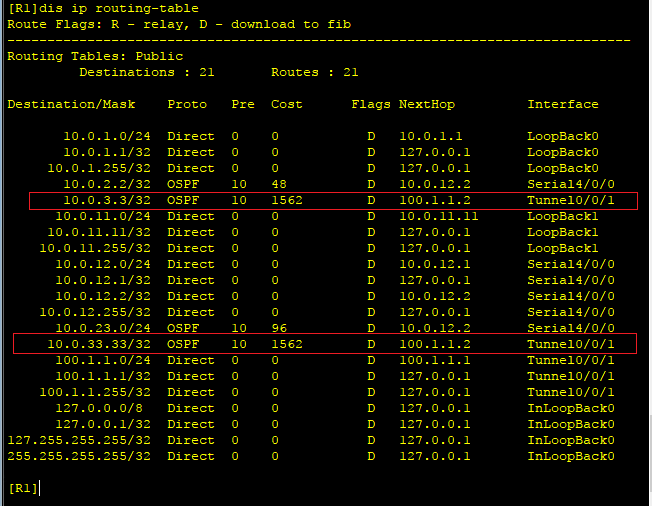

6、验证路由信息通过GRE封装后可由IPSec VPN传输，在两台路由器上查看路由表。可以看到，GRE隧
道建立以后，路由器可以将OSPF协议报文通过GRE封装后进行交互，从而获得对端路由信息。
