简介
在上一篇文章中：NetApp ONTAP Simulator部署指南（1），我们完成了对ONTAP Simulator虚拟机的部署
工作，并已经可E以通过Web页面访问Cluster控制面板。接下来我们还将进行一系列的配置工作使ONTP
Simulator达到可以使用的状态。在本次配置中，NetApp ONTAP提供的存储将在VMware vCenter中用于创
建VMFS数据存储。然后vSphere主机将使用iSCSI协议连接到这个新创建的数据存储。
配置工作主要包括以下几点：
● 向NetApp ONTAP添加许可证
● 配置NTP服务。
● 创建磁盘聚合
● 创建NetApp Storage Virtual Machine (SVM)
● 配置iSCSI
● 创建网络接口
● 创建卷
● 创建启动程序组
● 创建LUN
● 配置集群对等关系
● 配置卷关系
● SVM DR关系
添加许可证

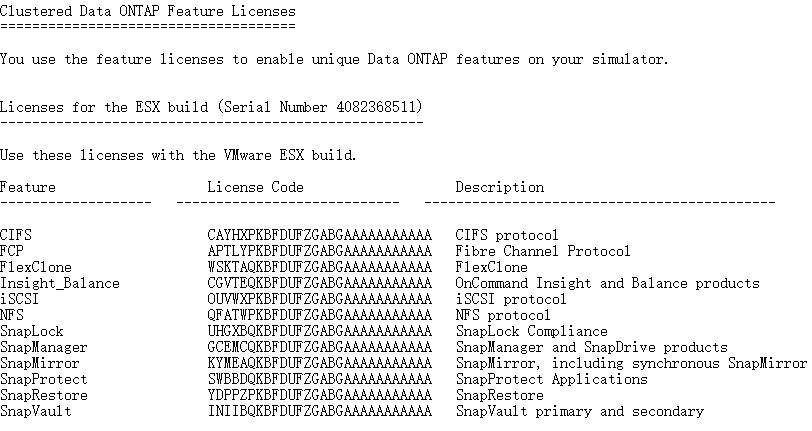

1、在我们下载的许可证文件中，包含各种功能的许可，可以按需添加许可激活所需的功能，也可以一次性添
加所有许可激活所有功能。

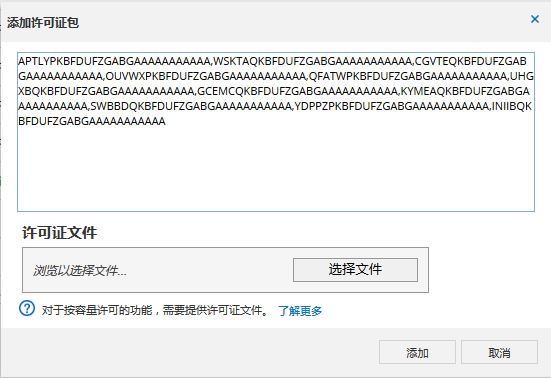

2、点击配置-集群-许可证-添加，输入许可秘钥，多个秘钥以逗号分隔。

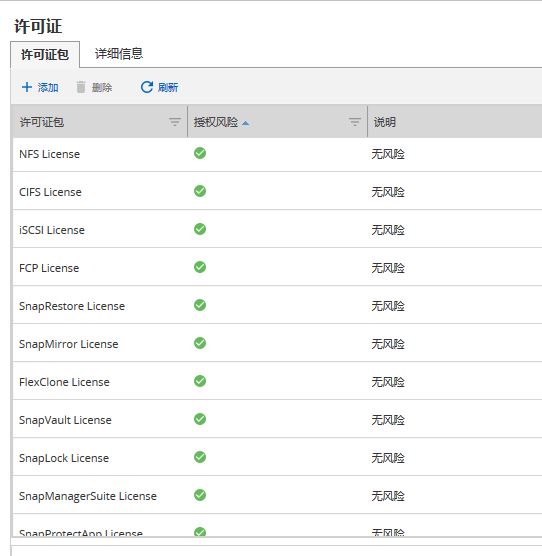

3、许可证添加完成，所有功能激活。注意如果Cluster有两个节点，还需要添加第二个节点的许可证。这些
许可秘钥都可以在我们下载的许可证文件中找到。
添加NTP服务器

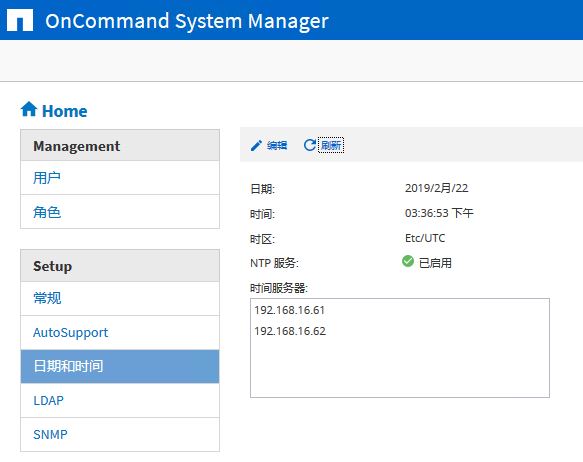

Cluster运行依赖NTP服务器确定时间，所以必须配置NTP服务器，点击页面右上方的齿轮图标，点击“日期和
时间”进行添加。
创建磁盘聚合
磁盘聚合是逻辑分组的磁盘组(可以来自不同的磁盘架)，可以将它们配置为大型RAID组。在分配磁盘时还会
将磁盘的所有权（ownership）赋予给特定节点。在NetApp ONTAP Simulator中，所有磁盘已经在创建Net
App集群时在初始设置期间通过内置脚本创建完成。

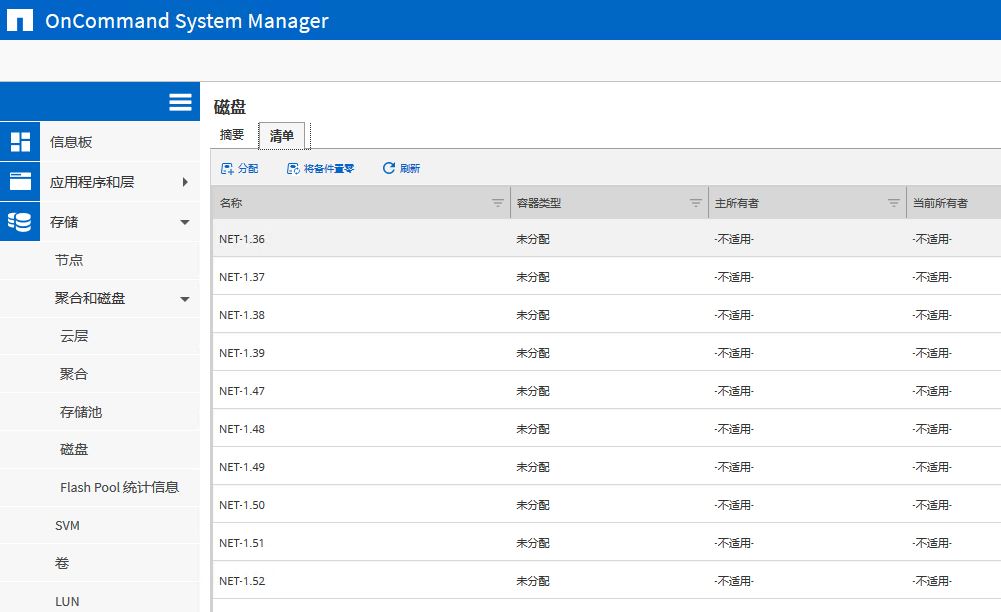

1、点击“存储-聚集和磁盘-磁盘”，查看提供给NetApp集群或节点的磁盘的主要细节和类型。选择磁盘，然
后点击分配按钮，即可对磁盘进行分配。可以按shift键进行多选。只有分配过的磁盘才可以建立聚合。

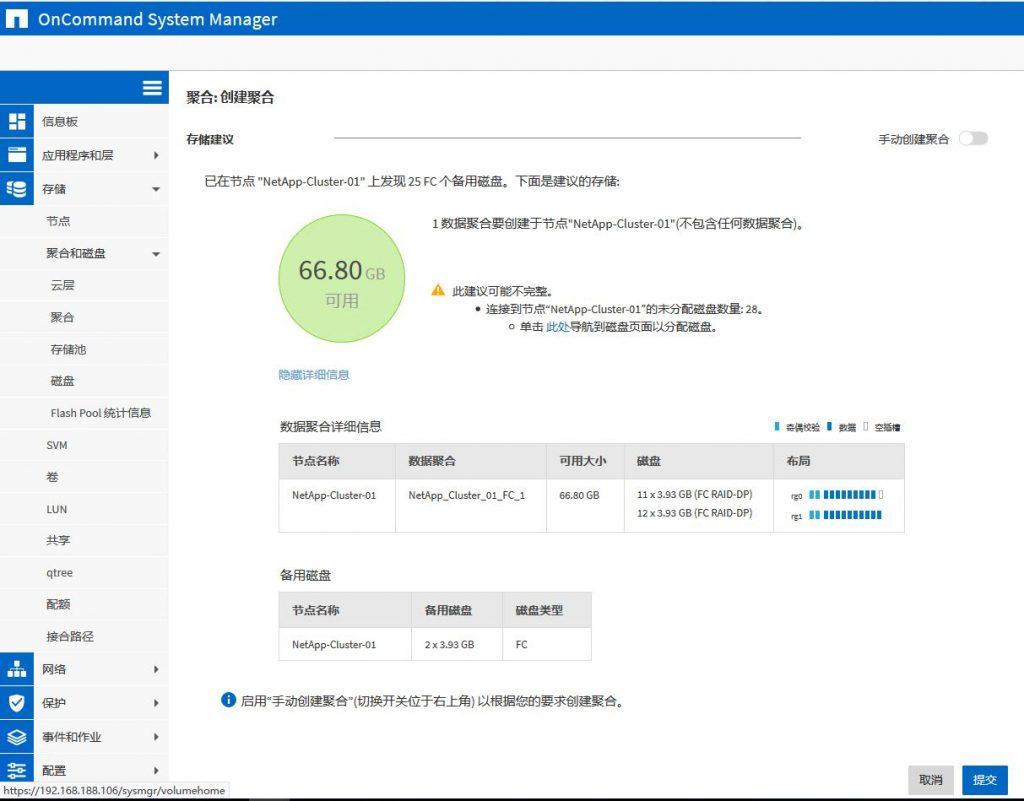

2、分配好一定数量的磁盘后，点击“存储-聚集和磁盘-聚合”，向导默认会按已经分配的磁盘数量自动创建
聚合，可以自动聚合满足自己的要求，可以直接点击“提交”。也可以手动创建聚合。

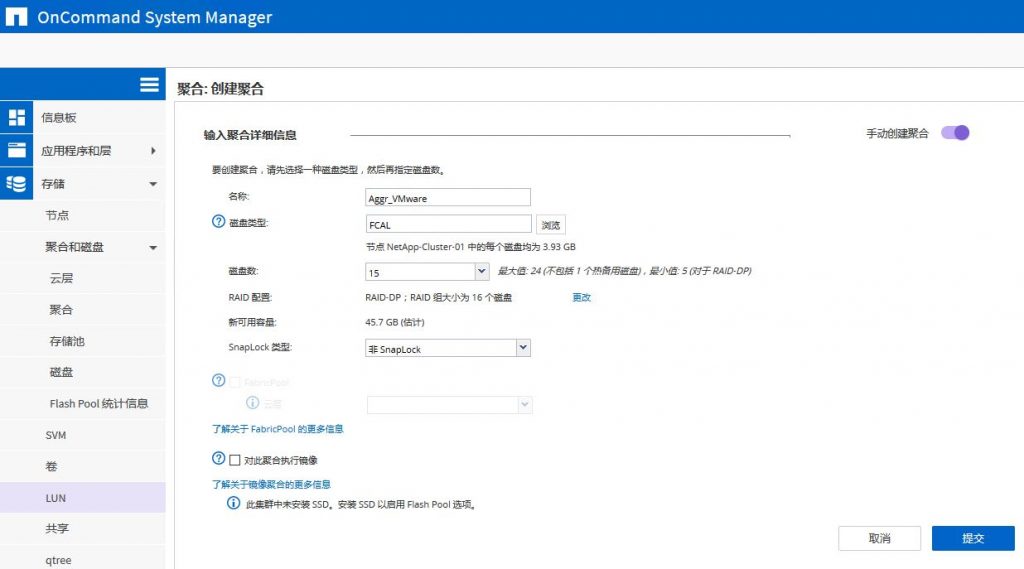

3、这里我们选择手动聚合，然后按自己的要求进行填写聚合名称，选择磁盘数量，修改RAID配置等操作。
然后点击“提交”。如向导所示，手动聚合它提供了一系列选项，其中包括聚合的名称、与RAID组关联的磁
盘类型、要使用的磁盘数量以及snaplock类型和镜像特性等其他特性。snaplock为Write Once Read Many
(WORM) 功能提供了许多特性，而后者包括将数据复制到独立RAID组以实现数据冗余的选项。

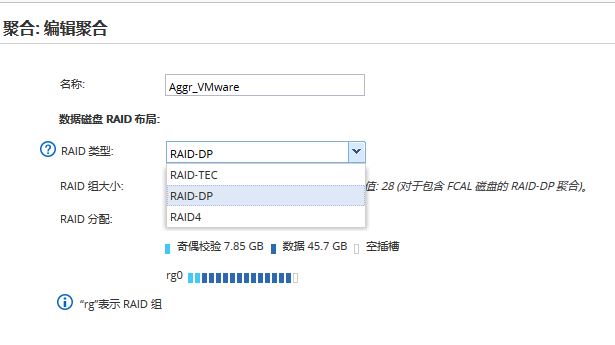

4、在RAID布局中可看到 ONTAP Simulator支持3种RAID类型：RAID-TEC、RAID-DP、RAID4。如需了解各
种RAID类型的特点，可以参考本站以前的文章：存储级RAID技术和传统RAID技术。

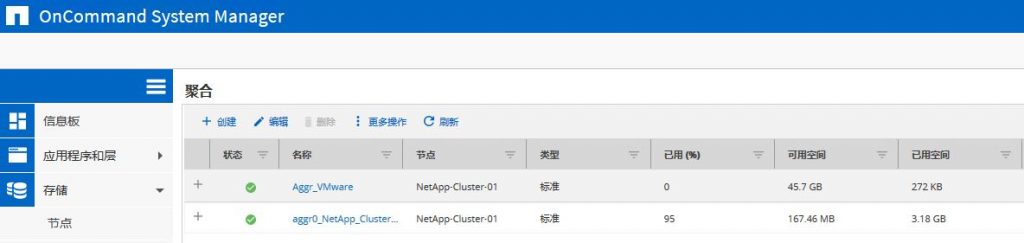

5、确认磁盘聚合“Aggr_VMware”创建完成。
创建SVM
创建完聚合磁盘组以后，就可以创建Storage Virtual Machine (SVM)存储虚拟机了。SVM通过一个或多个
网络逻辑接口(LIFs)从一个或多个卷向客户机和主机提供数据。卷可以分配给集群中的任何数据聚合。LIFs
可以由任何物理或逻辑端口承载。无论是在执行硬件升级、添加节点、平衡性能还是跨聚合优化容量，都可
以在不中断数据服务的情况下移动卷和LIFs。

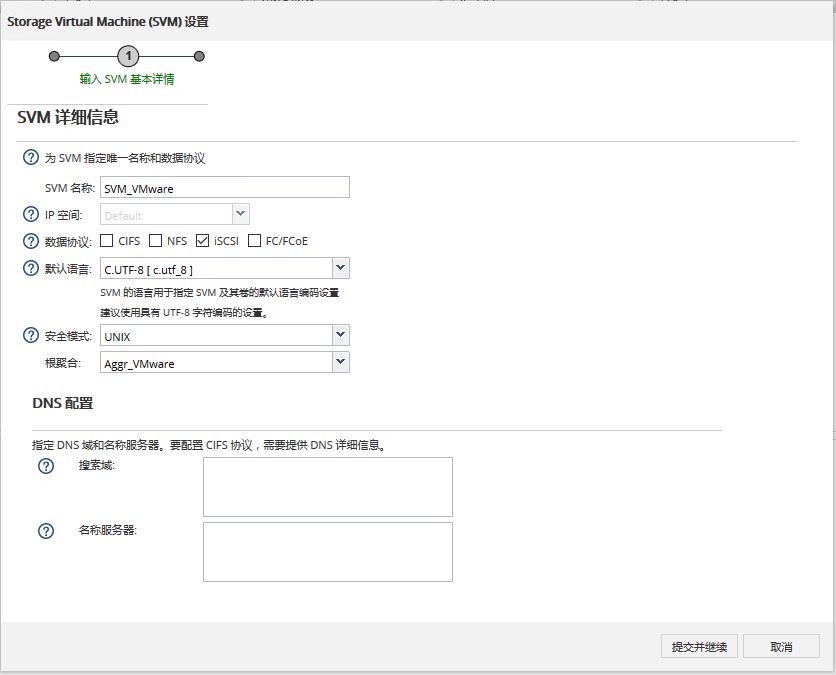

1、点击“存储-SVM-创建”，设置SVM名称，数据协议选择“iSCSI”，根聚合选择前面创建的磁盘聚合组。如果
选择了CIFS或NFS，还需要配置DNS。

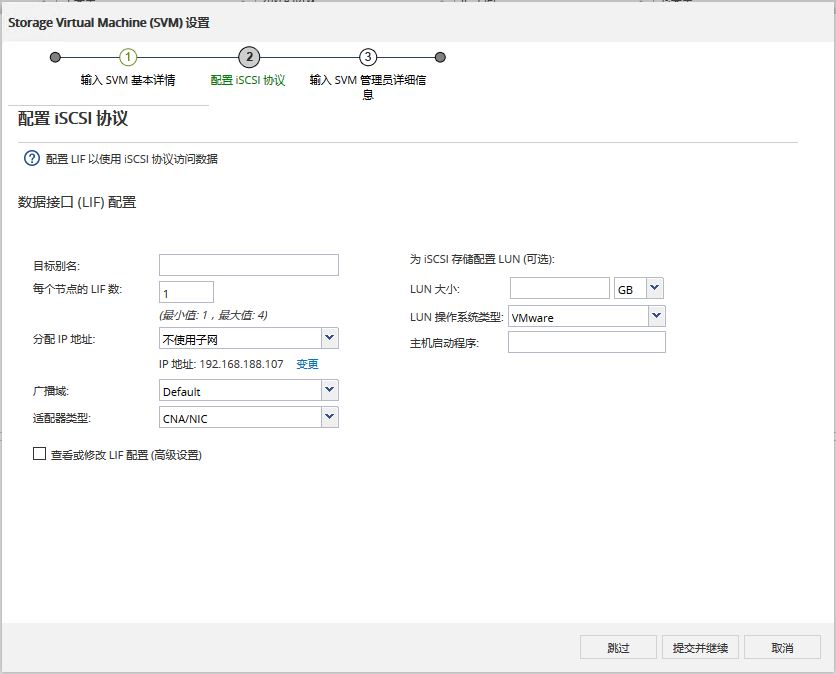

2、配置iSCSI协议，LUN操作系统类型选择“VMware”，分配IP地址选择“不使用子网”并配置IP地址，广播域
选择默认，适配器选择NIC。

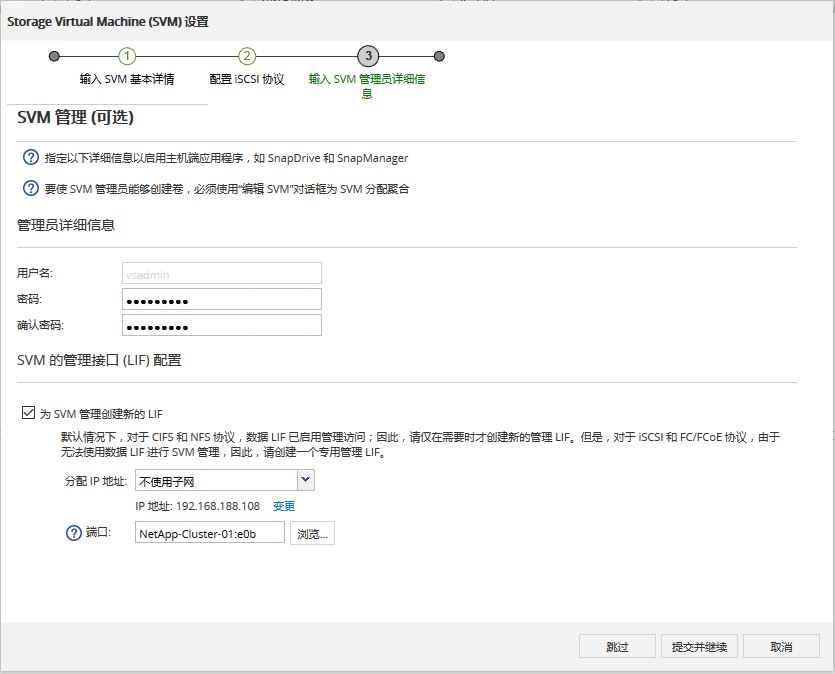

3、配置SVM管理，输入vsadim帐户(NetApp集群的本地帐户)的密码并创建一个新的LIF，同样选择不使用子
网并配置IP地址，并选择一个端口。

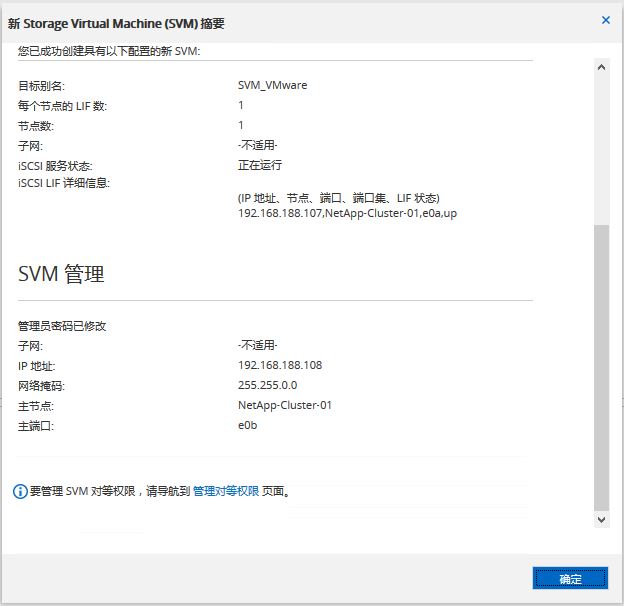

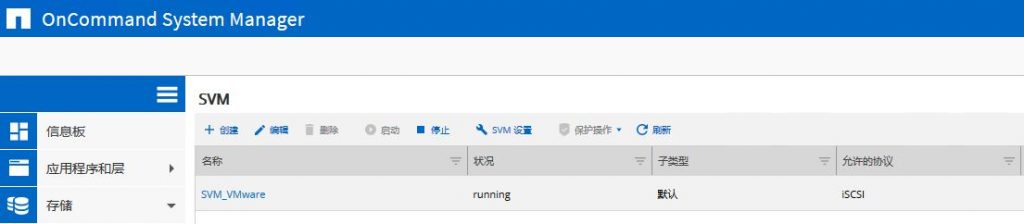

4、确认配置正确并完成配置。SVM配置完成。

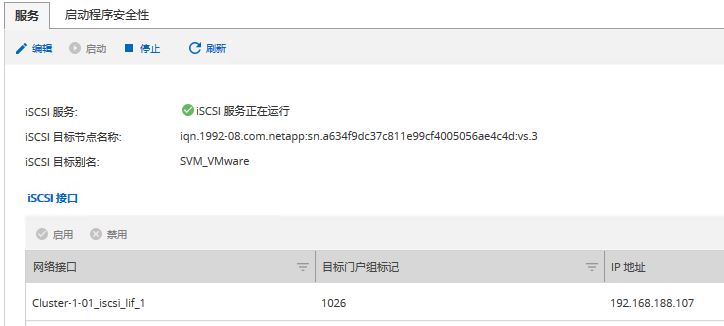

5、点击SVM设置按钮，选择iSCSI协议，并确认iSCSI服务器运行正常。

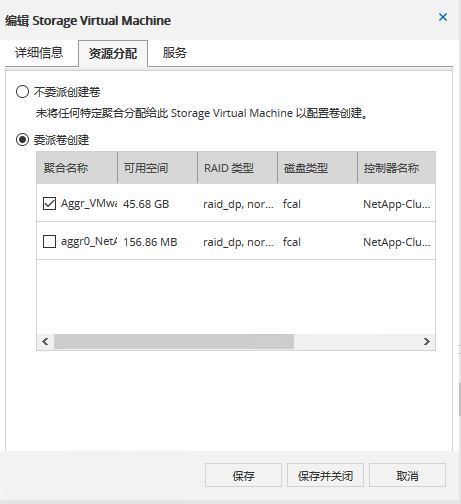

6、点击创建好的SVM，并点击编辑，点击资源分配，选择委派卷创建并选择前面创建好的磁盘聚合组。
创建卷

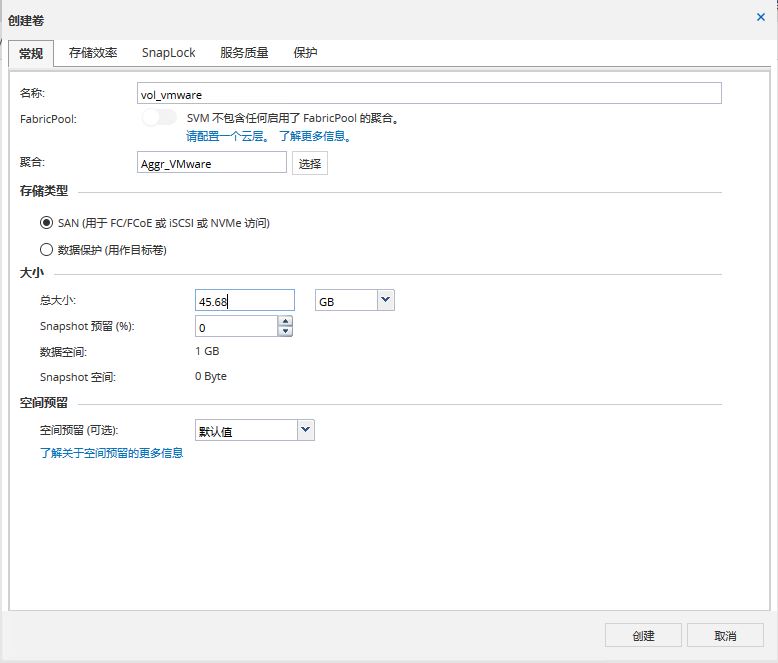

1、选择“存储-卷-创建-FlexVol”，填写名称，选择聚合组，设置卷的容量。点击“创建”。

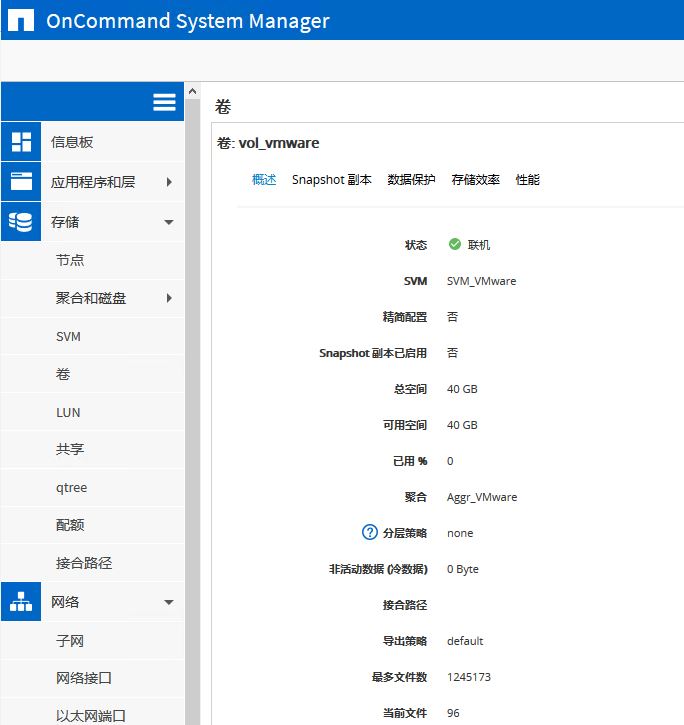

2、确认配置正确并完成创建工作。
创建启动程序组

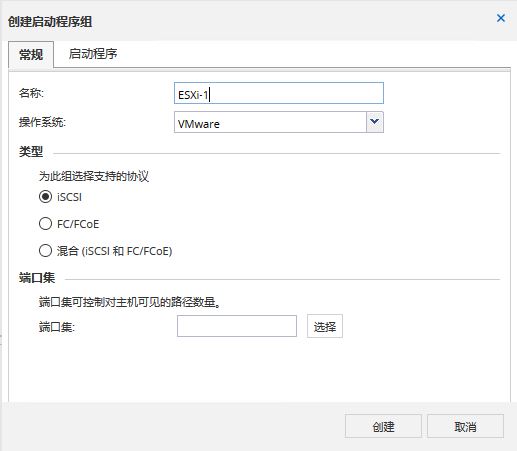

1、 点击“存储-LUN-启动程序组-创建”， 填写名称，操作系统类型选择“VMware”。

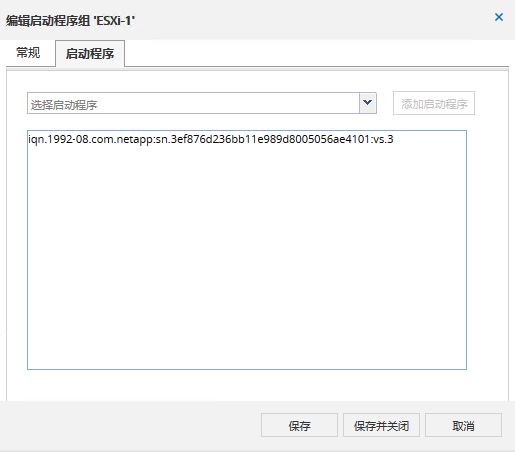

2、点击启动程序，输入VMware主机上配置的iSCSI启动器标识符。保存并关闭。
创建LUN
1、点击“存储-LUN-LUN管理-创建”，填写LUN的名称，类型选择“VMware”，设置LUN的容量。

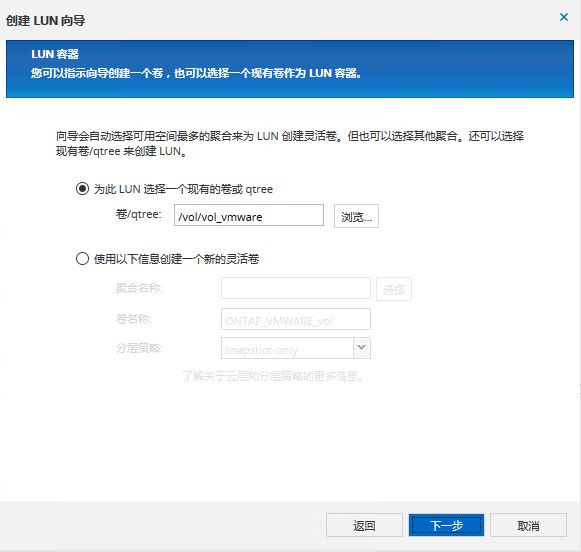

2、设置卷/qtree，选择前面创建好的卷。

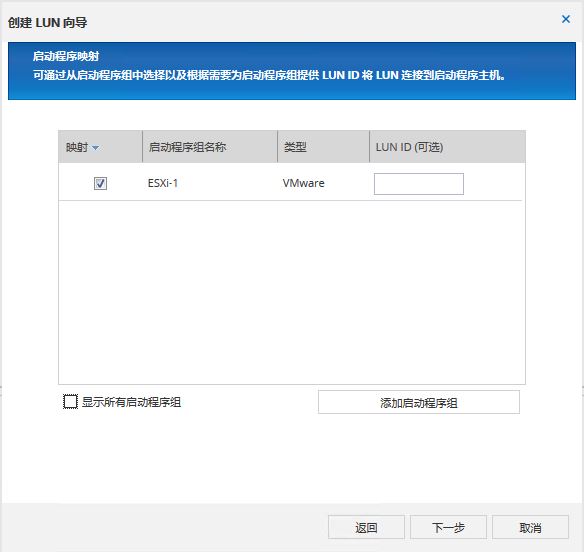

3、配置启动程序映射，选择前面创建好的启动程序组。

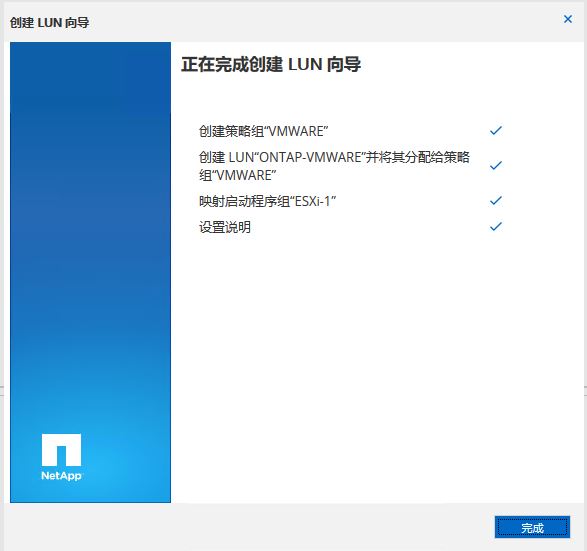

4，确认配置正确并完成LUN的创建。

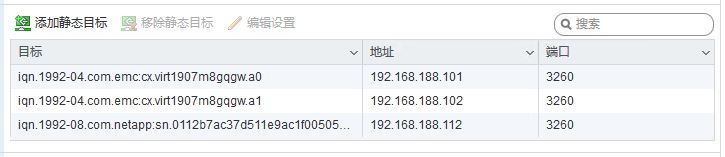

5、在VMware iSCSI配置中，添加静态目标，填入ONTAP的iSCSI目标和IP地址。

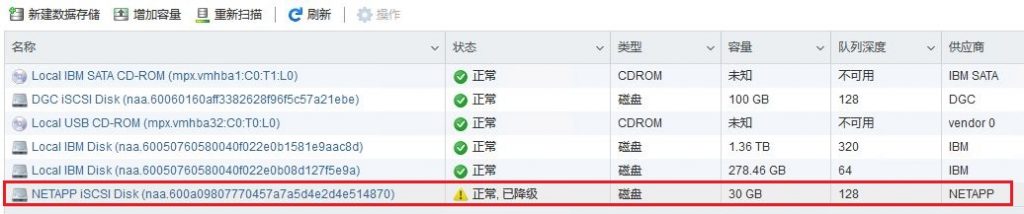

6、由于ONTAP Simulator不支持多路径，所以在VMware主机中，新添加的存储的状态会显示为“正常，已
降级”。这个是正常现象。
配置集群对等关系
集群对等是指不同集群之间的对等关系，而不是同一个集群内的两个节点，所以配置集群对等需要至少配置
两个独立的集群。无论是使用SnapMirror技术和SnapVault技术执行数据复制，还是在MetroCluster配置
中使用SyncMirror技术执行数据复制，都需要用到对等集群。对等集群可以彼此协调和共享资源。
设置集群对等之前，应确认满足连接、端口、IP 地址、子网、防火墙以及集群命名的要求。集群间LIF必须
采用成对的全网状连接：本地集群上的每个集群间 LIF 都必须能够与远程集群上的每个集群间 LIF 进行通
信。集群对等关系中各个集群的时间必须同步为相差 300 秒（5 分钟）以内。集群对等方可以位于不同的时
区。关于集群对等的更多信息可以参考ONTAP帮助文件。

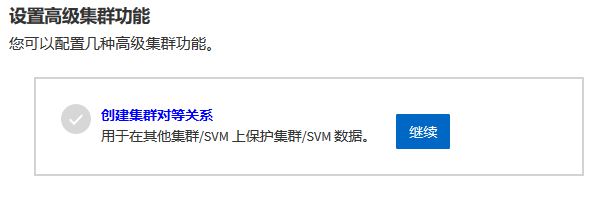

1、点击“配置-高级集群设置”，选择“创建集群对等关系”

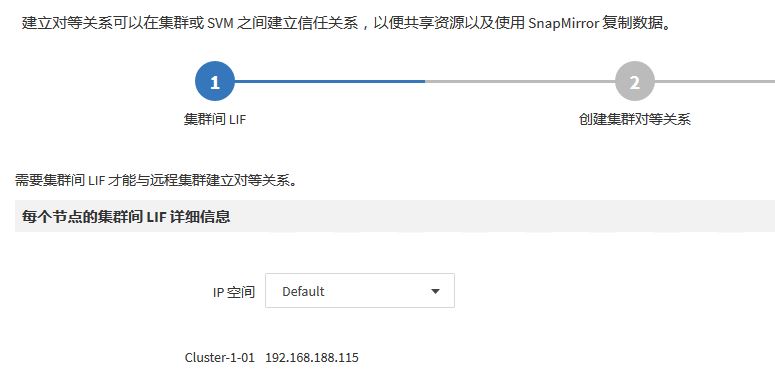

2、创建集群间逻辑接口 (LIF) 可以使集群网络与节点进行通信。必须在要创建对等关系的每个集群的每个
节点上创建一个集群间 LIF。
3、创建集群对等关系，在目标集群的集群间LIF IP地址字段中，输入远程集群的集群间LIF的IP地址。在
密码短语字段中，指定用于集群对等关系的密码短语。要从远程集群生成密码短语，请输入远程集群的管理
IP地址。点击“启动集群对等”按钮。

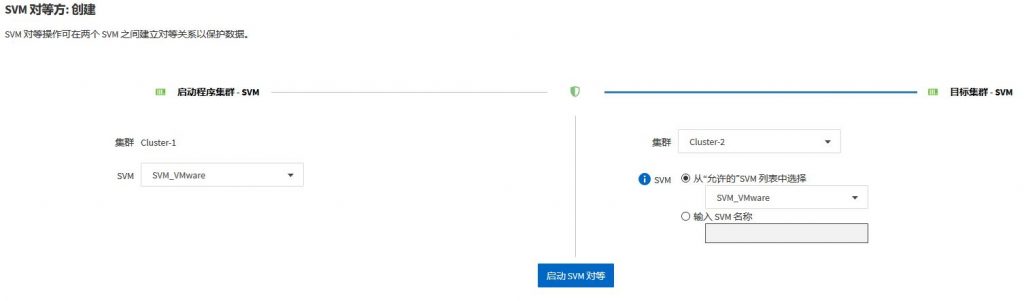

4、创建完成后，还需要建立SVM对等。

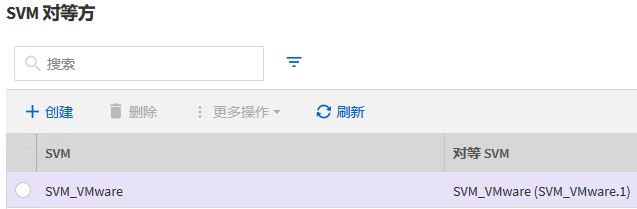

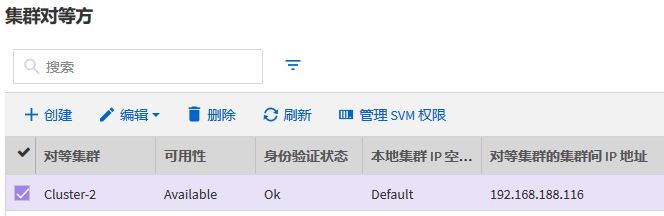

5、全部配置完成后，在集群对等方和SVM对等方即可看到相应的集群和SVM已经添加完成。
配置卷关系
数据保护是指对数据进行备份并能够对其进行恢复。可以根据数据保护和备份需求选择一种合适的方法来防
止数据因意外事件、恶意行为或发生灾难而丢失。ONTAP可以提供多种类型的保护关系满足不同的数据保护和
备份要求，主要包括：
● 异步复制类型：镜像关系、存储关系、镜像和存储关系
● 同步复制策略：Sync、StrictSync
1、点击“保护-卷关系-创建”，创建保护关系。

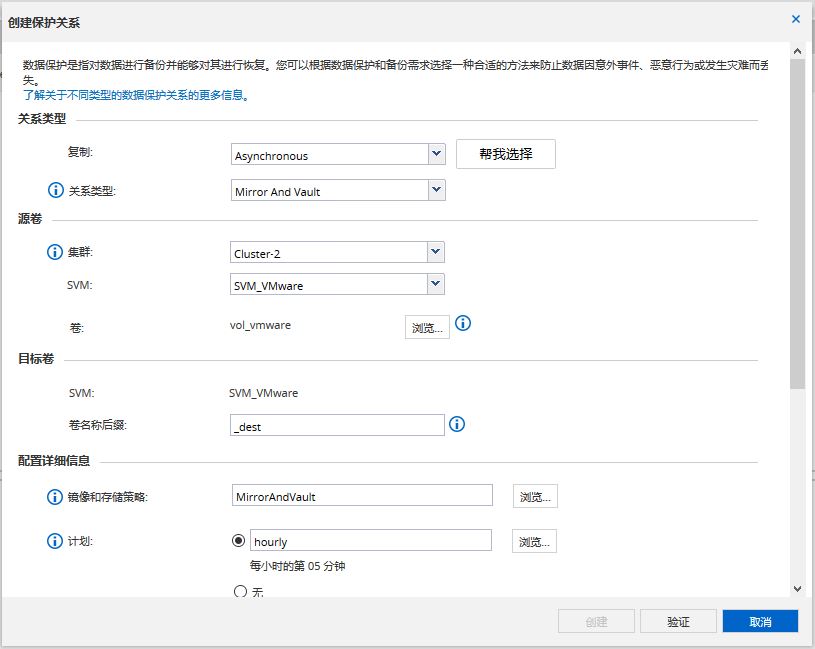

2、选择关系类型为异步镜像和存储，源卷选择第二个节点上的相应的卷，执行计划为每小时执行一次。
3、点击验证，注意源卷的空间不能比目标卷空间大，否则会因为空间不足而报错。验证通过后，点击创

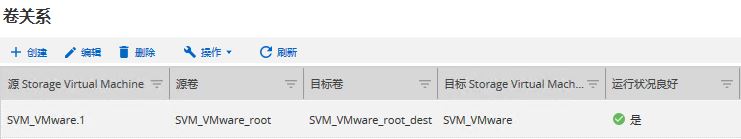

建，完成卷关系的创建工作。
4、通过此卷关系，Cluster2中被选定的卷将会通过SnapMirror以异步镜像存储的方式备份到Cluster1中被
选定的卷中，从而达到数据保护。
SVM DR关系
Storage Virtual Machine (SVM) 灾难恢复 (DR) 可通过恢复SVM的成分卷中的数据以及SVM配置在SVM
级别提供灾难恢复功能。使用 System Manager 在 SVM 之间创建镜像关系以及镜像和存储关系并对这些
关系进行管理。

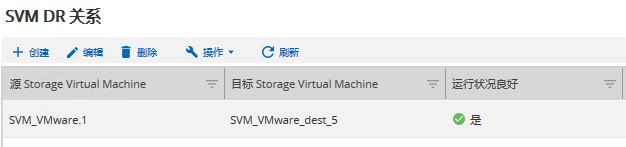

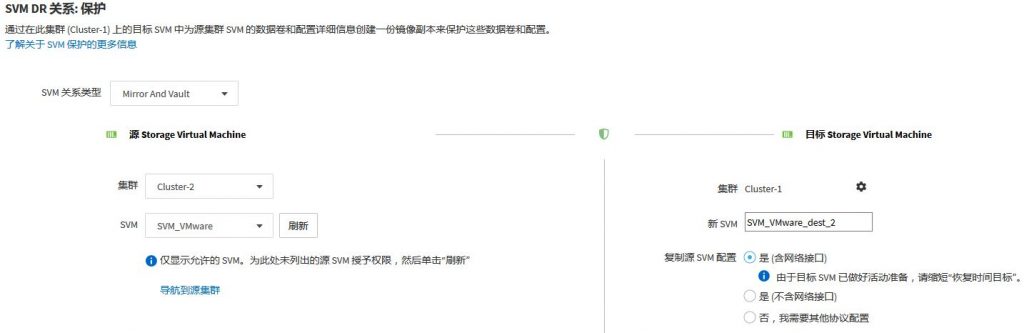

1、选择“保护-SVM DR关系-创建”进行配置。
