上一篇文章中我们介绍了什么是BGP，iBGP与eBGP的区别，什么是BGP Peers。同样还介绍了在配置
BGP时的一些技巧和方法，比如为什么要使用Loopback地址，为什么要使用next-hop，以及如何宣告
路由等等。本篇我们来介绍一下BGP是如何做Best Path选择的，也就是说BGP选择最佳路径的方法，
这是BGP配置中最为重要的一部分，当一个BGP路由器收到很多条关于同一个目的地的路由时，通常
BGP只会选择一条最好的路径来使用。而选择的方法有很多种，但基本都是通过比较每条BGP路由当中
不同的属性来进行选择。在比较这些属性之前，BGP会先检查以下3个属性，符合这3个条件的路由才
会进入比较程序，不符合条件的路由则在这时就被淘汰掉了。
● Next-hop-address所在的Network必需是可达的，也就是存在于路由器的路由表之中。
● As-Path不包含路由器自身的AS编号，这是为了防止产生Loop。
● 如果开启了Synchronization，则必须符合，可以参考上一篇里的介绍。

下面我们以下图中的拓扑为例，来分类介绍一下BGP如何比较每一个属性来选出最佳路径。如下图我
们有4个AS，R1、R2和R3位于AS200，其它几个都单独位于一个AS，我们假设所有基本配置已经配置
完成，包括IP地址，BGP Peer都设定完毕。R2与R1以及R2与R3之间是iBGP连接并且配置了
Next-hop-self，R2还配置了Route Reflector，R5把Loopback0的5.5.5.0/24网络通过network命令
发布出来。

一、比较Weight值

1、在比较Weight值时，选择较大的值，Weight是本地路由器对自己的Peer的权重值，谁的Weight值
大就用谁提供的路由条目。需要注意的是Weight是思科独有的一个属性，在其它品牌的设备上没有此
属性，但会有类似的属性。所以在上图中我们假设所有设备都是Cisco设备。

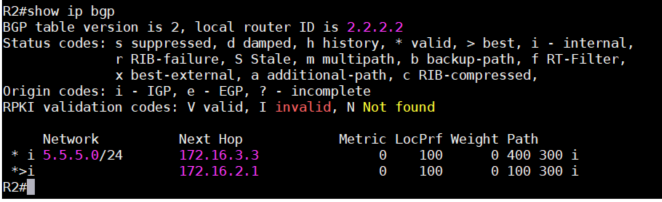

2、所有配置完成以后，我们先在R2上看一下BGP路由表，可以看到有2条路径，Weight值都是0，BGP
选择了下一跳为172.16.2.1这条路径为最佳路径，也就是经过AS100和AS300到达5.5.5.0网络。默认
情况下Weight值都是0，所以这里Weight值相同，BGP就会去比较其它属性来选择最佳路径。

3、下面我们来更改一下Weight值，我们知道在比较Weight值时较大的值胜出，所以基于上图的状态
我们将下一跳为172.16.3.3的路径的Weight值改大。可以使用如下命令:
neighbor weight

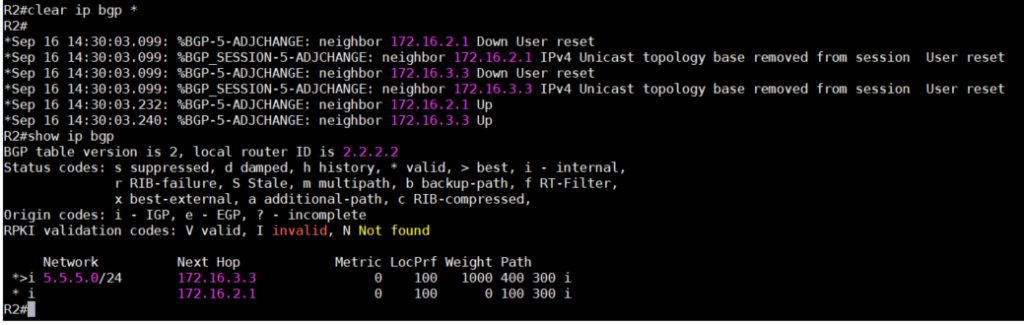

4、我们将weight值改为了1000，更改完以后需要使用clear ip bgp *命令去reset一下Peer。才会使
改动生效。然后查看BGP路由表，如下图可以看到现在R2上到达5.5.5.0/24的最佳路径变成了下一跳为
172.16.3.3这条路径。这条路径的Weight值为1000，比另一条大，所以此路径变为Best Path。也只有
这条路径会被R2发布给其它Peer。

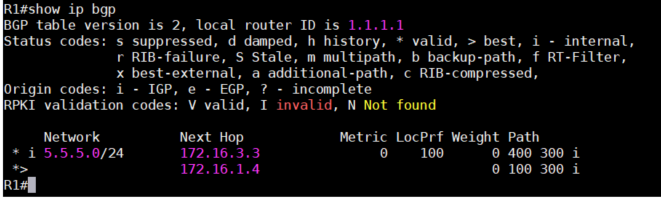

5、有一点需要注意，Weight值是一个只适用于路由器本地的属性值，所以Weight值并不会跟随路由发

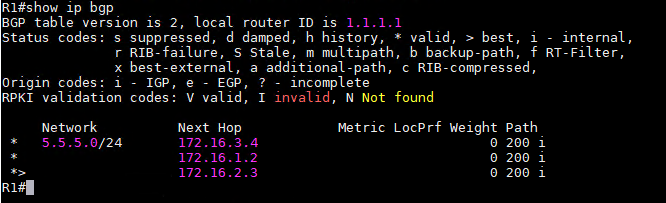

布到其它路由器，比如这时我们查看一下R1的BGP路由表，可以看到在R1上面两个Weight值仍然是0，
并且R1按自己的方式来选择最挂路径。

二、比较Local Preference

1、如何Weight值相同，此时通过比较Weight值就无法选出最佳路径，这时BGP路由器要去比较的下
一个值就是Local Preference值，同样是较大的值胜出。一条路由的Local Preference较大的话，
它就是整个AS对于该目的地的出口。如下图，我们先将Weight值改成一样，再来调整Local Prefer
ence值。所有通过iBGP Peer传递的路由，其Local Preference默认值都是100。

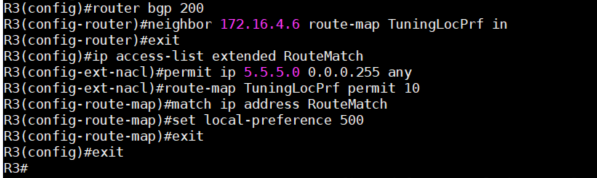

2、现在我们在R3上把从R6传来的5.5.5.0/24这条路由的Local Preference值设置为500。可以通过
Route-map来进行配置。配置完成后同样记得Reset一下Peer。

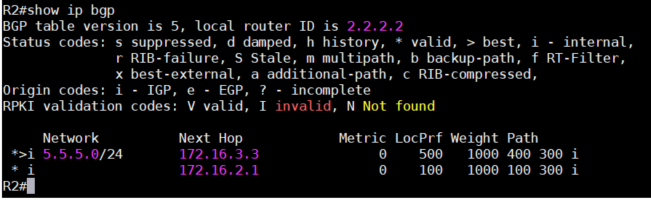

3、由于Local Preference是整个AS的事件，所以这个属性会传递到iBGP Peer，修改完成后我们在R2
上查看BGP Route，可以看到经过R6这的这条路由的Local Preference值已经变为500，并且BGP选择
了这条路径做为最佳路径。

三、Locally Originated

本机原生是指由本机使用指令Network、Aggregate-address生成或由本机把IGP Router
Redistribute到BGP的路由，比从其它Neighbor收回来的路由要好。

四、比较AS Path

1、AS Path是到达目的地网段所要经过的AS，BGP认为AS Path越短越好，所以在比较AS Path时，路径
较短的会胜出。如下图我们将Weight值和LocPrf都改成相同。然后再来调整AS Path来改变最佳路径。

2、如上图，当前使用的最挂路径是第一条路径，也就是下一跳为172.16.2.1这条路径。如果现在我
们将这条路径的AS Path变长，那么BGP在重新选路时就会选择第二条路径做为Best Path。修改AS
Path可能需要在物理上对设备之间的连线进行调整，如果实际条件不允许这样做，我们也可以通过

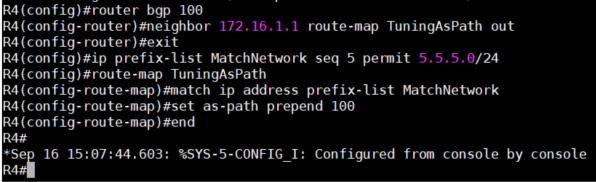

命令来做这个修改。使用Route Map当中的Prepend可以在AS Path当中强行加入一些AS编号，让AS
Path变长，但注意这个方法只适用于eBGP Peer，iBGP Peer不允许这样修改AS Path。所以根据我
们的实验拓扑，我们在R4上进行此操作。修改完成后Reset一下BGP Peer。

3、需要注意，为了防止出现Loop，在修改AS Path时通常使用AS Path最前面的一个AS编号做为
Prepend的AS。所以这里我们用的是100。在R2上查看BGP路由，可以看到172.16.2.1这条路径的
AS Path变长了，增加了一个Prepend AS:100。所以原本它是最佳路径，经过重新选择，最佳路
径变为下一跳为172.16.3.3这条路径，以为它的AS Path较短。

五、比较Origin Type

1、上一篇我们介绍过Origin的三个值：”i”、”e”和”?”，因为”e”已经被淘汰了基本用不到，所以这
里我们主要来看一下”i”和”?”这两个值。”i”表示该路由的来源是IGP、使用network指令或者
Aggregate-address指令。”?”表示该路由是通过redistribute得来的。比较Origin Type选择较小
的值。

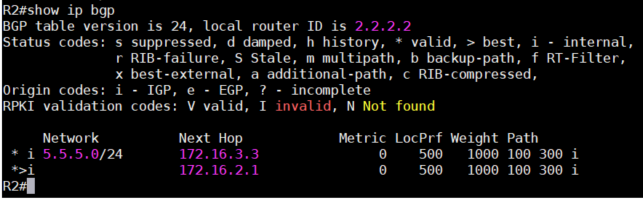

2、如下图，在测试之前我们同样先前将前面介绍过的几个属性都配置成一样。此时Best Path是下
一跳为172.16.2.1这条路径。

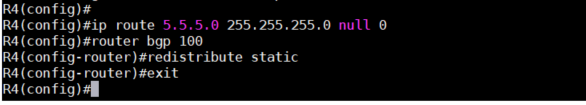

3、现在我们在R4上加入一条指向5.5.5.0/24的静态路由，然后把它redistribute到BGP中。

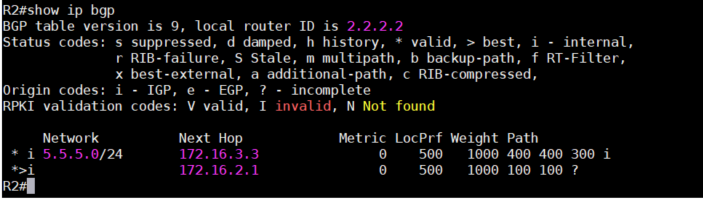

4、现在在R2上查看BGP路由表，可以看到第二条路由后面的Origin Type变成了”?”。但由于前面在R4
的配置的静态路由改变了AS Path，所以现在第二条路由地AS Path本身就比第一小短，所以它是最佳
路径。现在我们需要用Prepend AS Path来将其长度变成与第一条一样，从而来证明BGP是会选择”i”
还是会选择”?”。

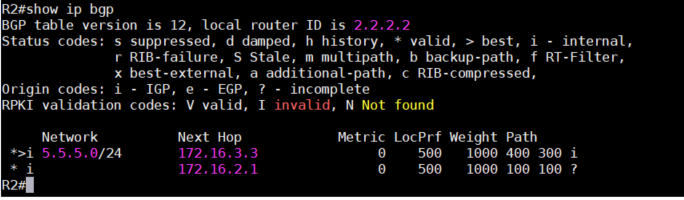

5、Prepend改好AS Path之后，现在两条路由的AS Path长度是相同的，这时再看BGP选择谁做为最佳
路径。如下图可以看到，BGP选择了Origin Type为”i”的这条路径做为Best Path。由前面的
172.162.1这条路变成了172.16.3.3这条路。也就是说”i”要比”?”小。

六、比较MED值

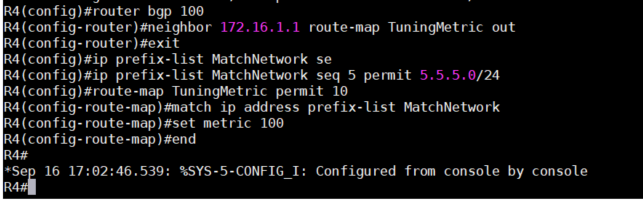

1、接下来我们来看一下MED值，假设前面介绍的这些属性值都相同，BGP该如何做选择，那么下一个
要进行比较的就是MED（Metric）值。MED就像IGP里面的Metric，它可以传递到其它的AS。Metric值
小的路由会被选为最佳路径。不过需要注意的是，MED要求必需要在AS Path中第一个AS编号相同的时
候才会做出比较，如果AS编号不相同，又要进行比较，可以使用”bgp always-compare-med”指令进行
强制比较。
